Меры волновых чисел BRM 2065
| Номер в ГРСИ РФ: | 61340-15 |
|---|---|
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
Меры волновых чисел BRM 2065 (далее по тексту - меры) предназначены для передачи единицы волнового числа в ближнем ИК диапазоне и используются в качестве рабочего эталона при поверке (калибровке) Фурье-спектрометров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61340-15 |
| Действует | по 09.09.2025 |
| Наименование | Меры волновых чисел |
| Модель | BRM 2065 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7093daae-11d0-75db-b42f-6a8547e52990 |
Производитель / Заявитель
Фирма "Bruker Optik GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 128 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
61340-15: Описание типа
2020-61340-15.pdf
|
Скачать | 106.5 КБ | |
|
61340-15: Методика поверки
2017-mp61340-15.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Меры волновых чисел BRM 2065 (далее по тексту - меры) предназначены для передачи единицы волнового числа в ближнем ИК диапазоне и используются в качестве рабочего эталона при поверке (калибровке) Фурье-спектрометров.
Описание
Принцип действия мер основан на поглощении светового потока рабочим полем меры.
Корпус меры имеет форму срезанного цилиндра высотой 55 мм и диаметром 27 мм, окрашенного в черный цвет. На нижней стороне корпуса выгравирован номер и название меры. Оптическая часть меры выполнена в виде стекла диаметром 10 мм с напыленным поглощающем слоем, закрепленным в корпусе с помощью 3-х винтов.

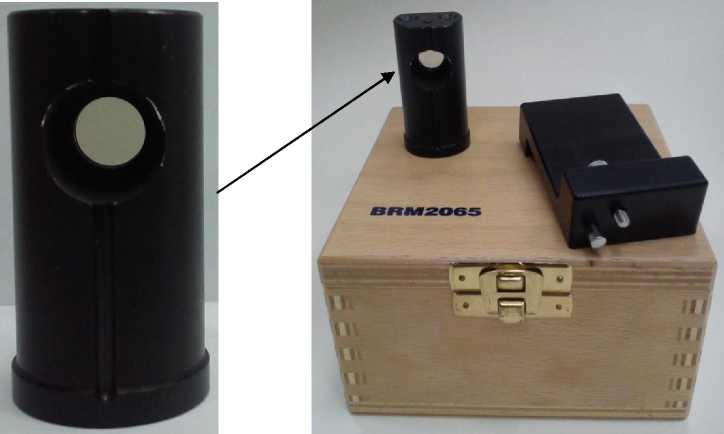

Рисунок 1 - Внешний (общий) вид меры волновых чисел BRM 2065
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, см-1 |
от 12000 до 4000 |
|
Номинальные значения характеристических полос поглощения, см’1 (при Т=25°С)* |
5138,5±10,0 6805,3±10,0 7313,8±10,0 8179,4±10,0 9294,1±10,0 10245,6±10,0 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной абсолютной погрешности -1 измерения полос поглощения, см |
±0,5 |
|
Габаритные размеры, с учетом коробки для хранения (ВхДхШ), мм, не более |
135x130x130 |
|
Масса, с учетом коробки для хранения, кг, не более |
0,69 |
|
Условия эксплуатации: Температура окружающей среды, °С Атмосферное давление, кПа Относительная влажность воздухе, %, не более |
23±5 84 - 106 80 |
|
Действительные значения характеристических полос поглощения определяются при первичной поверке мер. | |
Знак утверждения типа
наносится на титульный лист паспорта Меры волновых чисел BRM 2065 типографским способом и на коробку для хранения методом наклеивания.
Комплектность
Таблица 2
|
Наименование |
Количество, шт. |
|
Мера волновых чисел BRM 2065 |
1 |
|
Оправа меры волновых чисел* |
1 |
|
Коллиматор IN233* |
1 |
|
Держатель для установки меры * |
1 |
|
Коробка для хранения и транспортировки |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки МП 020.Д4-15 |
1 |
|
*- поставляется по требованию заказчика | |
Поверка
осуществляется по документу МП 020.Д4-15 «ГСИ. Меры волновых чисел BRM 2065. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИОФИ» 11.07.2016 г.
Основные средства поверки:
ГЭТ 156-91 Государственный первичный эталон единиц спектральных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 2,5 мкм
Основные метрологические характеристики:
спектральный диапазон 200 - 2500 нм
предел допускаемой абсолютной погрешности при измерении длин волн 0,05 см-1
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация Bruker Optik GmbH
