Установки паспортизации радиоактивных отходов RTM644lnc
| Номер в ГРСИ РФ: | 61343-15 |
|---|---|
| Производитель / заявитель: | Фирма "Rados Technology Oy", Финляндия |
Установки паспортизации радиоактивных отходов RTM644lnc (далее - RTM644lnc) предназначены для измерений активности и удельной активности радионуклидов, регистрации энергии гамма-излучающих радионуклидов, массы радиационных отходов (РАО).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61343-15 |
| Действует | по 19.08.2025 |
| Наименование | Установки паспортизации радиоактивных отходов |
| Модель | RTM644lnc |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd0a8f0f-c5a9-44fc-aec8-18cdb5bc764d |
Производитель / Заявитель
Фирма "Mirion Technologies (MGPI) SAS", ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (88%) |
| Неуспешных поверок (СИ непригодно) | 2 (13 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
61343-15: Описание типа
2021-61343-15.pdf
|
Скачать | 561.2 КБ | |
|
61343-15: Методика поверки
2021-mp61343-15.pdf
|
Скачать | 753.4 КБ |
Описание типа
Назначение
Установки паспортизации радиоактивных отходов RTM644lnc (далее - RTM644lnc) предназначены для измерений активности и удельной активности радионуклидов, регистрации энергии гамма-излучающих радионуклидов, массы радиационных отходов (РАО).
Описание
Конструктивно RTM644lnc включает в себя: измерительную камеру, систему подачи и выгрузки измеряемого объекта, весы, аппаратуру управления, детекторы (пластиковые сцинтилляторы типа RPD, 24 шт.), электронное измерительное оборудование.
Принцип действия RTM644lnc основан на преобразовании детекторами энергии гамма-излучения в световые импульсы, которые поступают на фотоэлектронный умножитель (ФЭУ). ФЭУ с электроникой формирует сигналы в цифровой форме и передает его в ПЭВМ установки. Скорость счёта сигналов, с помощью встроенного программного обеспечения (ПО), преобразует ся в величину общей и удельной активности. При переводе скорости счёта от каждого детектора в измеряемую величину, используется нуклидный вектор и коэффициент lnc, устанавливающий связь между эффективностью регистрации эталонного радионуклида 60Со и эффективностями других регистрируемых нуклидов в зависимости от вида контейнера, веса тары, геометрии, степени заполнения, типа измеряемого материала, поглощения.
По условиям эксплуатации RTM644lnc удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 0 до 45°С и относительной влажностью окружающего воздуха до 95 % без предъявления требований по механическим воздействиям.

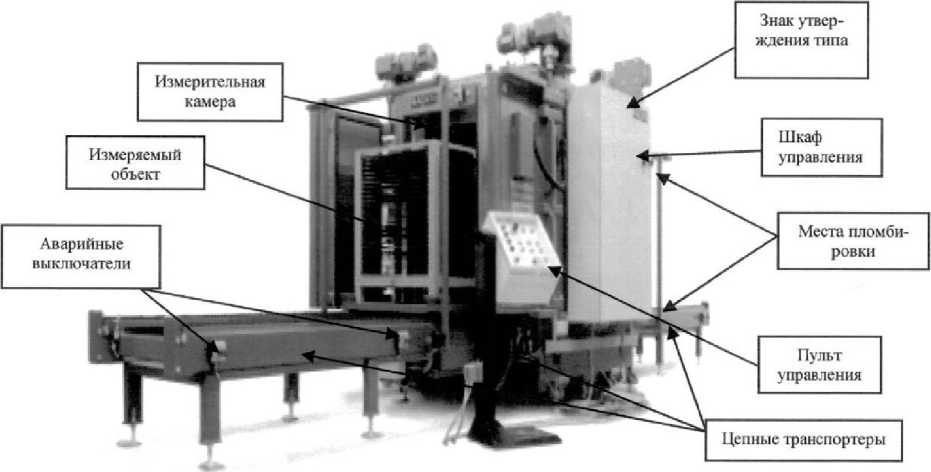

Внешний вид RTM644lnc с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведен на рисунке 1.
Рисунок 1 — Внешний вид RTM6441nc
Программное обеспечение
RTM644lnc работают под управлением ПО, которое выполняет следующие функции:
- обработку поступающей информации;
- хранение необходимых параметров (например, данных калибровки);
- выполнение расчётов по соответствующим алгоритмам;
- ведение архивов измерений, журналов операций и состояния устройства;
- информационное взаимодействие с другими устройствами.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
User |
|
Номер версии (идентификационный номер) ПО |
21.26 |
|
Цифровой идентификатор ПО |
2038379060 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC |
|
Метрологически значимая часть ПО RTM64 |
4lnc и измеренные данные достаточно |
защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Технические характеристики
Метрологические и технические характеристики RTM644lnc приведены в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений активности, Бк |
от 55 до 3 -107 |
|
Диапазон регистрируемых энергий гамма-излучающих радионуклидов, МэВ |
от 0,05 до 1,5 |
|
Пределы допускаемой относительной погрешности измерения активности,% |
±30 |
|
Чувствительность каждого детектора RTM6441nc к гамма-излучению нуклида 60Со, для точечной геометрии, в геометрическом центре измерительной камеры, с-1 •Бк-1, не менее - для детекторов №№ 1-12 - для детекторов №№ 13-24 |
0,02 0,01 |
|
Время установления рабочего режима установки после включения, мин, не более |
15 |
|
Нестабильность показаний за 24 ч непрерывной работы, %, не более |
±5 |
|
Диапазон измерения массы РАО, кг |
от 0 до 1000 |
|
Пределы допускаемой относительной погрешности при измерении массы РАО, % |
±3 |
|
Питание RTM6441nc от сети переменного тока: - напряжение питания переменного тока, В - частота переменного тока, Гц |
220 (питание ПЭВМ из состава RTM644lnc) 380 (питание RTM6441nc) 50 |
|
- пределы допускаемой относительной погрешности питания переменного тока, %: - по напряжению - по частоте |
от минус 15 до 10 ±3 |
|
Геометрия измерения, не более: - бочка, л - контейнер ДхШхВ, мм |
200 1140x870x850 |
|
Наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
|
Габаритные размер, мм, не более: измерительная камера ДхШхВ |
1900x1800x2150 |
|
Масса измерительной камеры, кг, не более: - со свинцовой защитой 50 мм - со свинцовой защитой 75 мм (опционально) |
12000 16000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до 45 до 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус RTM644lnc методом шелкографии.
Комплектность
Комплект поставки включает:
- установки паспортизации радиоактивных отходов RTM6441nc - 1 шт.;
- комплект ЗИП;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
Сведения о методах измерений
Установка паспортизации радиоактивных отходов RTM644lnc. Руководство по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
3. ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».
4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
5. Техническая документация фирмы-изготовителя.
