Системы измерительные гидрологические ПМС
| Номер в ГРСИ РФ: | 61345-15 |
|---|---|
| Производитель / заявитель: | ЗАО "Гранит-7", г.С.-Петербург |
Системы измерительные гидрологические ПМС (далее - системы) предназначены для измерений гидрофизических параметров морской среды: температуры, удельной электрической проводимости, гидростатического давления, плотности и солености морской воды, скорости распространения звука в морской воде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61345-15 |
| Действует | по 19.08.2030 |
| Наименование | Системы измерительные гидрологические |
| Модель | ПМС |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 65aef378-2ef8-4011-5a0d-aa8b48b3d9ae |
Производитель / Заявитель
Акционерное общество «Морские неакустические комплексы и системы» (АО «Морские неакустические комплексы и системы»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 117 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
61345-15: Описание типа
2022-61345-15.pdf
|
Скачать | 265.5 КБ | |
|
61345-15: Методика поверки
2021-mp61345-15.pdf
|
Скачать | 695.5 КБ |
Описание типа
Назначение
Системы измерительные гидрологические ПМС (далее системы) предназначены для измерений гидрофизических параметров морской среды: температуры, удельной электрической проводимости, гидростатического давления, плотности и солености морской воды, скорости распространения звука в морской воде.
Описание
Принцип действия системы основан на измерении с помощью контактных датчиков из состава прибора 1Л-ГЛ: температуры (медный термометр сопротивления) удельной электрической проводимости (индуктивный датчик) и гидростатического давления (тензорезисторный датчик), преобразовании результатов в цифровой код с последующей передачей в ЭВМ. Программное обеспечение системы косвенными методами по алгоритмам, установленным ГСССД 77-84 ГСССД 76-84 и ГСССД 202-2002, вычисляет плотность и соленость морской воды, а также скорость распространения звука в морской воде.
Система состоит из прибора 1Л-ГЛ, управляющей специализированной ЭВМ и линии связи (герметичный кабель), обеспечивающей сопряжение прибора 1Л-ГЛ с ЭВМ.
Система обеспечивает визуализацию и документирование информации путем отображения результатов измерений на дисплее ЭВМ и распечатки данных на принтере. Связующим компонентом системы в целом является линия связи, обеспечивающая питание прибора
1Л-ГЛ и передачу информации в цифровом виде от контроллера интерфейса прибора 1Л-ГЛ к конвертору интерфейса RS-422, входящему в состав ЭВМ.
Система изготавливается в двух модификациях ИВЛЦ.416431.002
и ИВЛЦ.416431.002-0Х, отличающихся максимальной глубиной погружения до 400 и до 600м, соответственно Модификация ИВЛЦ.416431.002-0Х выпускается в двух вариантах исполнения ИВЛЦ.416431.002-01 и ИВЛЦ.416431.002-02, отличающихся конструкцией крепления на внешнем носителе.
Внешний вид системы и место пломбирования приведены на рисунке 1.
Место пломбирования

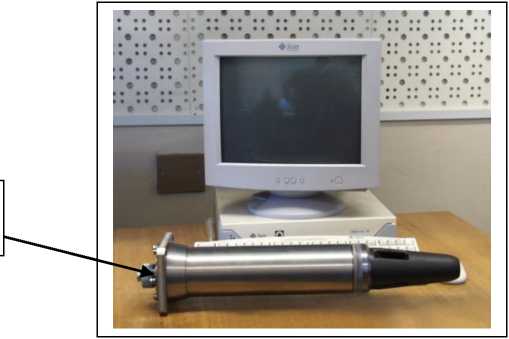

Рисунок 1 - Система измерительная гидрологическая ПМС
Программное обеспечение
Программное обеспечение системы запускается в автоматическом режиме после ее включения. Система имеет встроенное программное обеспечение «Программное обеспечение системы измерительной гидрологической ПМС», версия «1.0.0.2», специально разработанное для решения задач температурной компенсации при измерении параметров среды, а также сохранения в базе данных значений градуировочных характеристик контактных датчиков и измеренных параметров.
Структура программного обеспечения представляет собой структуру меню со следующими разделами:
- самотестирование;
- ввод данных первичных преобразователей;
- внутренний архив;
- передача информации на внешнюю печать.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 Идентификационные данные ПО.
|
Идентификационное наименование ПО |
«PMS.exe» |
|
Номер версии (идентификационный номер) ПО |
1.0.0.2 |
|
Цифровой идентификатор ПО |
434f07a753fe12b89fed82636798b9b8 |
|
Алгоритм вычисления цифрового идентифика тора ПО |
MD5 |
Метрологически значимая часть программного обеспечения (ПО) находится в исполняемом файле «PMS.exe».
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений УЭП морской воды, См/м |
от 2 до 6,5 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП морской воды, См/м |
± 0,001 |
|
Диапазон измерений гидростатического давления морской воды: - для ИВЛЦ.416431.002, кПа - для ИВЛЦ.416431.002-0Х, кПа |
от 0 до 4000 от 0 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений гидростатического давления морской воды, кПа |
± 10 |
|
Диапазон измерений температуры морской воды, °C |
от -2 до +35 |
|
Диапазон измерений солености морской воды, %о (ПЕС) |
от 18 до 38 |
|
Пределы допускаемой абсолютной погрешности измерений солености морской воды, ^ (ПЕС) |
± 0,03 |
|
Диапазон измерений плотности морской воды, кг/м3 |
от 1012 до 1048 |
|
Пределы допускаемой абсолютной погрешности измерений плотности морской воды, кг/м3 |
± 0,038 |
|
Диапазон измерений скорости звука в морской воде, м/с |
от 1410 до 1560 |
|
Пределы допускаемой абсолютной погрешности измерений скорости звука в морской воде, м/с |
± 0,36 |
|
Примечание Пределы допускаемой абсолютной погрешности измерений УЭП определяют по отношению к нормальной морской воде. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Масса системы без учета масс ЭВМ и линии связи, кг, не более |
10 |
|
Напряжение питания постоянного тока, В |
от минус 18 до минус 22 и от 18 до 22 |
|
Мощность, потребляемая системой без учета мощности, потребляемой ЭВМ, Вт, не более |
7,5 |
|
Габаритные размеры системы без учета размеров ЭВМ и линии связи, мм, не более: длина х ширина х высота |
610 х 130 х 130 |
|
Время непрерывной работы системы, ч |
72 |
|
Условия эксплуатации: - температура водной среды, °С - внешнее гидростатическое давление, Па - атмосферное давление, Па (мм рт. ст.) - относительная влажность воздуха при температуре 35°С, % - скорость движения носителя, м/с - синусоидальная вибрация в диапазоне частот от 1 до 35 Гц с амплитудой 9,8 м/с2 |
от -2 до +35 от 0 до 6^ 106 от 8,0 104 до 20,3 104 (от 600 до 1520) от 84,0 до 106,7 до 95 от 0,5 до 7,5 1,0 |
|
Средняя наработка на отказ системы при доверительной вероятности 0,9, ч |
9000 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации
Комплектность
|
Обозначение |
Наименование изделия |
Количество |
|
ИВЛЦ.416281.006 ИВЛЦ.416431.002ВЭ |
Прибор 1Л-ГЛ Вычислительная машина типа "ВК Эльбрус-90микро" с интерфейсом RS-422 Общее и специальное программное обеспечение Линия связи Эксплуатационная документация согласно ведомости эксплуатационных документов |
1 1 1 1 1 комплект |
|
ИВЛЦ.416431.002Д |
«Системы измерительные гидрологические. Методика поверки» |
1 |
|
Примечания. 1 Необходимость поставки и условия эксплуатации управляющей ЭВМ определяются договором поставки | ||
Сведения о методах измерений
ГСССД 77-84 «Морская вода. Шкала практической солености 1978г»
ГСССД 76-84 «Морская вода. Плотность в диапазонах температур -2...40°С, давлений 0...1000 бар и соленостей 0...42»
ГСССД 202-2002 «Морская вода. Скорость звука при соленостях 0...40 промилле, температурах 0...40°С и избыточных давлениях 0...60 МПа»
ИВЛЦ.416431.002РЭ «Система измерительная гидрологическая ПМС. Руководство по эксплуатации», раздел 2
Нормативные документы
ГОСТ8.457-2000 «ГСИ Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей» ГОСТ22729-84 «Анализаторы жидкостей ГСП. Общие технические условия»
ГОСТ Р 8.802-2012 «ГСИ Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ Р 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ИВЛЦ.416431.002ТУ «Система измерительная гидрологическая ПМС Технические условия».
