Счетчики газа бытовые ультразвуковые РБГ У

Номер в ГРСИ РФ: 61367-15
Категория: Счетчики газа
Производитель / заявитель: ИООО "РУСБЕЛГАЗ", Беларусь, г.Брест
Скачать
61367-15: Описание типа СИ Скачать 120.8 КБ
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа бытовые ультразвуковые РБГ У поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики газа бытовые ультразвуковые РБГ У (далее счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90 с приведением измеренного в рабочих условиях объема газа к стандартным условиям по температуре газа 293,15 К (20 °С), с максимальным избыточным рабочим давлением газа 50 кПа, с отображением информации об объеме потребленного газа на табло счетчика, архивированием и возмо

Информация по Госреестру

Основные данные
Номер по Госреестру 61367-15
Наименование Счетчики газа бытовые ультразвуковые
Модель РБГ У
Срок свидетельства (Или заводской номер) 19.08.2020
Производитель / Заявитель

ИООО "РУСБЕЛГАЗ", Беларусь, г.Брест

Поверка

Межповерочный интервал / Периодичность поверки 10 лет
Зарегистрировано поверок 84
Найдено поверителей 6
Успешных поверок (СИ пригодно) 12 (14%)
Неуспешных поверок (СИ непригодно) 72 (86%)
Актуальность информации 17.11.2024

Поверители

Скачать

61367-15: Описание типа СИ Скачать 120.8 КБ

Описание типа

Назначение

Счетчики газа бытовые ультразвуковые РБГ У (далее счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90 с приведением измеренного в рабочих условиях объема газа к стандартным условиям по температуре газа 293,15 К (20 °С), с максимальным избыточным рабочим давлением газа 50 кПа, с отображением информации об объеме потребленного газа на табло счетчика, архивированием и возможностью передачи информации в централизованную систему учета.

Описание

Счётчики состоят из блока измерителя расхода, представляющего собой герметичный измерительный канал (расходомерный участок) с расположенными в нем ультразвуковыми датчиками и преобразователем температуры, и электронного блока вычислителя, установленного в корпусе.

В счетчиках реализован метод поочередного излучения электроакустическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в расходомерном участке счетчика.

Обработанная и накопленная вычислителем информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчиков и может передаваться в централизованную систему учета.

Счетчики выпускаются четырех типоразмеров G1,6; G2,5; G4; G6 в четырех исполнениях:

- 1-1 с температурным преобразователем, с архивом;

- 1-0 с температурным преобразователем, без архива;

- 0-1 без температурного преобразователя, с архивом;

- 0-0 без температурного преобразователя, без архива.

При нажатии кнопки на ЖКИ счетчиков для расчета за потребленный газ отображается информация в соответствии с таблицей 1.

Таблица 1

Параметр

Исполнение РБГ У

1-1

1-0

0-1

0-0

суммарный объем потреблённого газа, приведенный к стандартным условиям по температуре газа, м3

+

+

суммарный объем потреблённого газа, м3

+

+

При возникновении внештатной ситуации на ЖКИ всех исполнений счетчиков индицируется:

- мигающий символ батареи - предупреждение об истечении 90 % полезного срока службы батареи;

- Err - при неисправности в работе счетчика.

Также при нажатии кнопки можно вывести на ЖКИ дополнительную информацию в соответствии с таблицей 2.

Таблица 2

Параметр

Исполнение Р

БГ У

1-1

1-0

0-1

0-0

расход потребляемого газа, приведенный к стандартным условиям по температуре газа, м3/ч

+

+

архив (год, месяц, показания объема газа, потребленного за выбранный месяц, м3)

+

+

расход потребляемого газа, м3/ч

+

+

При установке счетчиков в газовую магистраль после заполнения трубопровода газом счетчики автоматически проводят установку параметров приемо-передающего тракта для работы с газом. Данная процедура проводится всегда при изменении рабочей среды в счетчиках.

Счетчики устанавливаются в газовую магистраль вертикально, горизонтально, наклонно. Для удобства считывания информации окошко счетчика имеет возможность поворота на 180°. При установке на входе счетчиков требуются прямые участки не менее 10Ду. Направление подачи газа указано стрелкой на дне корпуса счетчиков.

Счетчики имеют стандартный последовательный интерфейс RS-232 для передачи текущих и архивных данных. Программное обеспечение имеет защиту от несанкционированного вмешательства.

Ёмкость отсчетного устройства счетчиков 99999,999 м3.

Электрическое питание счетчиков осуществляется от автономного источника питания - литиевой батареи с номинальным напряжением 3,6 В, обеспечивающей поддержание работоспособности без замены батареи не менее 10 лет.

Счетчики имеют энергонезависимую память для хранения часовых и суточных значений объема газа и среднечасовой температуры, а также архива отказов и нештатных ситуаций с указанием времени и характера возникающих неисправностей.

В счетчиках обеспечивается хранение указанных параметров в случае отсутствия напряжения питания в течение всего срока службы.

Предельный расход, до которого счетчики производят измерения, превышает максимальный на 20 %.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха при эксплуатации, транспортировании и хранении счетчики соответствуют группе С1 по ГОСТ Р 52931-2008 (диапазон температуры окружающего воздуха от минус 25 °С до 55 °С, относительная влажность 95% при 35 °С и более низких температурах, без конденсации влаги).

По устойчивости и прочности к воздействию механических воздействий при эксплуатации счетчики соответствуют группе L1 по ГОСТ Р 52931-2008, при транспортировании группе N2 по ГОСТ Р 52931-2008.

По стойкости к термическому воздействию окружающей среды счетчики соответствуют II классу по ГОСТ Р 52931-2008 (стойкие к воздействию температуры не менее 450 °С).

Счетчики герметичны при температуре окружающей среды 120 °С при наибольшем избыточном давлении.

Счетчики устойчивы к воздействию переменного магнитного поля с частотой 50 Гц и напряженностью 400 А/м.

Счетчики устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ 30804.4.2-2013 по критерию качества функционирования А испытательный уровень 2.

Счетчики устойчивы к воздействию радиочастотного электромагнитного поля в соответствии с ГОСТ 30804.4.3-2013 испытательный уровень 2 (3 В/м) по критерию качества функционирования А.

Счетчики драгоценных металлов не содержат.

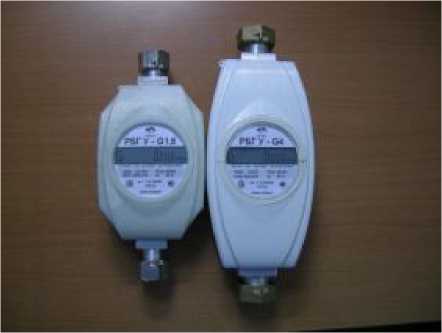

Общий вид счетчика газа бытового ультразвукового РБГ У показан на фото 1.

Фото 1

Общий вид, схема пломбировки от несанкционированного доступа и места для нанесения клейм-наклеек приведены на рисунке 1.

Рисунок 1

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков является встроенным и хранится в энергонезависимой памяти. ПО счетчика обеспечивает управление аппаратными средствами вычислителя для проведения измерительных процедур, а также обработку измеренных данных, вычисление     параметров     расхода,     их     регистрацию     и     отображение.

Встроенное ПО счетчика устанавливается производителем и недоступно для изменения пользователем.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений соответствует высокому по Р 50.2.077-2014 вследствие механического опечатывания.

Примененные специальные средства защиты (на разъем интерфейса установлена заглушка, на которую наклеивается разрушаемое клеймо-наклейка ОТК) в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

GX gas.hex

Номер версии (идентификационный номер) ПО

v.35

Цифровой идентификатор ПО

71196ВСА

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 4.

Таблица 4

Наименование

G1,6

G2,5

G4

G6

Номинальный расход газа Qhom, м3/ч

1,6

2,5

4,0

6,0

Максимальный расход газа Q^c м3/ч

2,5

4,0

6,0

10,0

Предельный расход Q,,, м3/ч

3,0

4,8

7,2

12,0

Минимальный расход газа Qmuh, м3/ч

0,016

0,025

0,04

0,06

Потеря давления при Рмакс, Па, не более

200

250

250

350

Диаметр условного прохода Ду

22

15

Температура измеряемого газа, °С

от минус 25 до 55

Пределы основной относительной погрешности в нормалных условиях, %, не более при расходах:

- Qмин < Q < 0,1QTOM

- 0,1QhoM< Q < Qмакс

± 3,0

± 1,5

Дополнительная относительная погрешность в рабочем диапазоне температур, %/°С, не более:

- для счетчиков исполнений РБГ У-0-1 и РБГ У-0-0

- для счетчиков исполнений РБГ У-1-1 и РБГ У-1-0

0,45 0,1

Пределы абсолютной погрешности измерения температуры, °С, не более

± 1,0

Максимальное избыточное давление газа, кПа

50

Порог чувствительности, м3/ч, не более

0,004

0,006

0,01

0,015

Степень защиты по ГОСТ 14254-96

IP54

Г абаритные размеры, мм, не более

192х82х48

232х82х56

Присоединительные размеры счетчиков:

- расстояние между выходным и входным патрубком, мм, не более:

- входной патрубок с накидной гайкой

- выходной патрубок, с накидной гайкой

177 внутр. G1/2 внутр. G1/2

218 внутр G3/4 внутр G3/4

Масса счетчика, кг, не более

0,5

0,6

Средний ток потребления, мкА, не более

100

Срок службы батареи, лет, не менее

10

Г арантийный срок эксплуатации, мес

30

Г арантийный срок хранения, мес

6

Средний срок службы счетчиков, лет, не менее

20

Наработка на отказ (на Q^c), ч

55000

Знак утверждения типа

наносится на лицевую панель  счетчика методом офсетной печати, а также  на паспорт-

руководство по эксплуатации типографским способом.

Комплектность

- счетчик газа бытовой ультразвуковой РБГ У - 1 шт.;

- паспорт-руководство по эксплуатации - 1 экз.;

- прокладка - 2 шт.;

- заглушка - 2 шт.;

- упаковка - 1 шт.;

- методика поверки (по отдельному заказу) - 1 экз.

Поверка

осуществляется в соответствии с документом МРБ МП. 2464-2014 «Счетчики газа бытовые ультразвуковые РБГ У Методика поверки», утвержденным РУП «Брестский ЦСМС» 20.12.2014 г.

Основные средства поверки - установки для поверки счетчиков газа бытовых с относительной погрешностью не более ± 0,5%.

Сведения о методах измерений

Методика измерений в паспорте-руководстве по эксплуатации «Счетчик газа бытовой ультразвуковой РБГ У ».

Нормативные документы

ТУ BY 809001016.004-2014 «Счетчики газа бытовые ультразвуковые РБГ У. Технические условия».
