Счетчики газа бытовые ультразвуковые РБГ У

Назначение

Счеч чики газа бытовые ультразвуковые РБГ У (далее счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа или паров сжиженного углеводородного газа.

Область применения -жилищно-коммунальное хозяйство.

Описание

Счетчики состоят из блока измерителя расхода, представляющего собой герметичный измерительный канал (расходомерный участок) с расположенными в нем ультразвуковыми датчиками и термокоррекчором (для исполнения Гк), и электронного блока вычислителя, установленного в корпусе.

В счетчиках реализован метод поочередного излучения электроакустическими преобразователями ультразвуковых импульсов по потоку газа и против пего, приема прошедших через ноток та сигналов, измерения времени их распространения в расходомерном участке счетчика. Обработанная и накопленная вычислич-слсм информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчиков и может передаваться в централизованную систему учета. Счетчики имеют энергонезависимую намять и память для храпения архивной информации. Имеется возможность подключения счспшков к компьютеру.

В счетчиках возможна реализация функции включения клапана очсскатсля. управляемого модемом, при вскрытии корпуса, а также возможность управления клапаном удаленно. Счеччики Moiyr быть оснащены даччиками магнитного поля и вскрытия.

Счеччики выпускаются в четырех типоразмерах РБГ У GE6, РБ1' У G2.5. РБ1 У G4. РЫ У G6 в следующих исполнениях:

- Гк с температурной коррекцией;

- А с архивом;

- М с модулем беспроводной передачи данных;

- Д - даччиками магнитного поля и вскрытия.

Дача изготовления счетчиков приводится в паспорте.

Счетчики содержат встроенной программное обеспечение (далее ИО). ИО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего защиту от считывания ИО или его части с целью копирования или внесения изменений. Идентификационным признаком НО служит номер версии, который отображается па дисплее при переключении параметров и в соответствии с принципом разделения является метрологически значимой частью НО, которая защищена

от несанкционированных изменений с номотцуюдопчролыюй суммы. Вторая часть номера НО, ко торая не подлежит кончр<)лю^^^)^яш^^ся разрабоччиком и служи т для контроля соответствия версии НО послов             м сделанным разрабоччиком.

НО счсччиков обеспечивает уиравлспЕ

" кЬП W гая Л1>|

проведения  измерительных  процедур, а также обработку измеренных данных,

вычисления параметров расхода, их регистрацию и отображение.

Дата    изготовления    счетчиков указана в паспорте в   разделе

«сведения об из1 отоплении и поверю*».

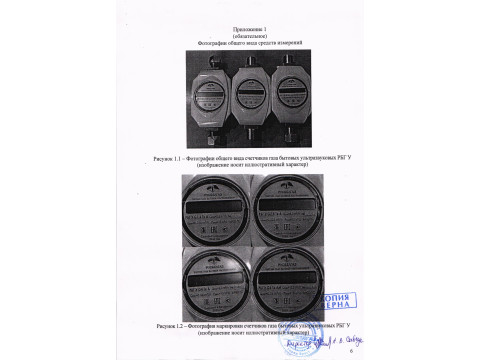

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены

в таблице 2.

Таблица 2

11аимсновапис характеристики

Резьба на присоедини тельных па трубках: С накидной гайкой

С резьбой

Масса, кг, не более

Габаритные размеры, мм, нс более

Порог чувствительности, м3/ч, не более

Допускаемая потеря давления при максимальном расходе, На, не более Предел допускаемой абсолютной погрешности капала измерения температуры, °C, нс более

Дополни тельная погрешность счетчиков с температурной коррекцией, вызванная отклонением температуры измеряемого газа от нормальной на каждые 10 °C (в диапазоне от минус 30 до 55 °C), не должна превышать, %

Максимальное избыточное рабочее давление, к! 1а

Комплектность

Таблица 3      __________________________

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную таблицу счетчика и на титульный лист паспорта.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ТУ BY 809001016.004-2014 «Счетчики газа бытовые ультразвуковые РБГ У.

Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Республики Беларусь «Средства электросвязи.

Безопасность» (ТР 2018/024/ВY);

методику поверки:

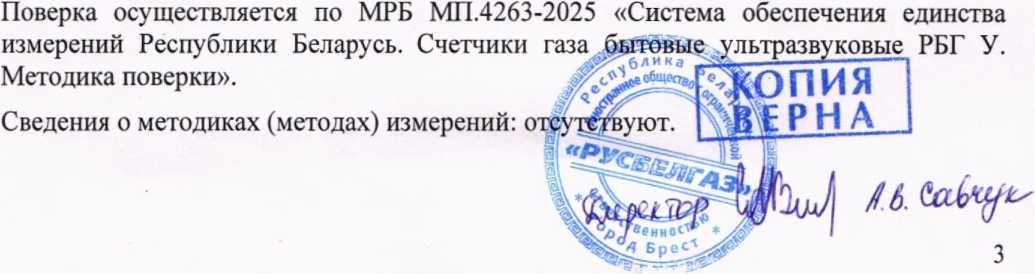

МРБ МП.4263-2025 «Система обеспечения единства измерений Республики

Беларусь. Счетчики газа бытовые ультразвуковые РБГ У. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

_______         ._______Наименование и тип средств поверки_________________________

Установка для поверки счетчиков газа_________________________________________

Манометр деформационный образцовый МЭ________________________________

Секундомер электронный «Интеграл С-01»____________________________________

Барометр анероид БАММ-1______________________________________________

Стенд для проверки герметичности в диапазоне от 0 до 100 кПа___________________

Гигрометр психрометрический ВИТ-1______________________________________.

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлены в таблице 5.

Таблица 5     _____________________________________________________________________________

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики газа бытовые ультразвуковые РБГ У соответствуют требованиям технических условий ТУ BY 809001016.004-2014, ТР ТС 020/2011, ТР 2018/024/ВY.
