Весы вагонные неавтоматического действия ВТСВ
| Номер в ГРСИ РФ: | 61375-15 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Автоматизированные системы управления" (ООО "АСУ"), г.Шелехов |
Весы вагонные неавтоматического действия ВТСВ предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61375-15 |
| Действует | по 19.08.2025 |
| Наименование | Весы вагонные неавтоматического действия |
| Модель | ВТСВ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 00ea7963-b0a4-2bf8-623e-7fe34c6182a6 |
Производитель / Заявитель
ООО "Автоматизированные системы управления" (АСУ), РОССИЯ, г.Шелехов
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 122 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
61375-15: Описание типа
2019-61375-15.pdf
|
Скачать | 227.3 КБ | |
|
61375-15: Методика поверки
2021-mp61375-15.pdf
|
Скачать | 164.3 КБ |
Описание типа
Назначение
Весы вагонные неавтоматического действия ВТСВ предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании.
Описание
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного прибора. ГПУ состоит из одной или двух весовых платформ, каждая из которых опирается на четыре тензорезисторных датчика. Весовая платформа представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Весы с двумя весовыми платформами могут комплектоваться двумя весоизмерительными приборами и персональным компьютером (ПК) с установленным автономным ПО «TrainsAppl».
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора или ПК.
В весах применяются датчики весоизмерительные тензорезисторные WBK (регистрационный №56685-14) и прибор весоизмерительный CI модели CI-5010A (регистрационный №50968-12) производства ф. «CAS Corporation», Республика Корея.

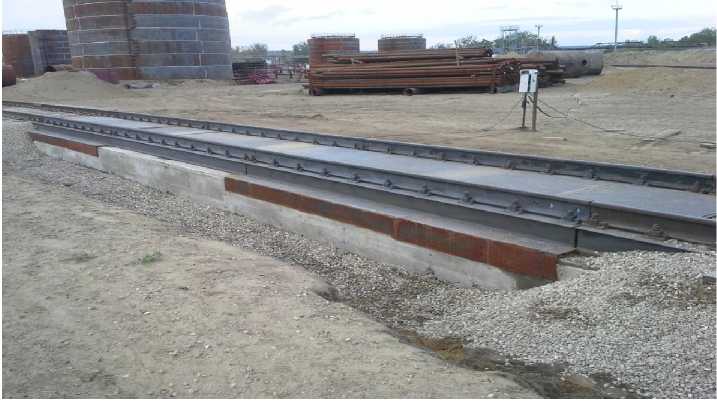

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов ВТСВ
Форма маркировки весов: ВТСВ 110 - L - N, где
L - длина весов, м
N - количество платформ (1; 2).
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
Схема пломбировки прибора от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки CI-5010A от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу в режиме тестирования.
Автономное ПО «TrainsAppl» предназначено для считывания информации с двух приборов и отображения на экране ПК, формирования и печать протоколов с результатами взвешивания по различным параметрам запроса. ПО позволяет дополнительно фиксировать результаты взвешивания с каждой платформы и контролировать равномерность загрузки на каждую тележку вагонов. Автономное ПО «TrainsAppl» идентифицируется по номеру версии ПО и контрольной сумме CRC32, которые отображаются по запросу в меню «О программе».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CI-5000 series firmware |
ПО «TrainsAppl» (TrainsAppl.exe) |
|
Номер версии (идентификационный номер) ПО |
1.0010, 1.0020, 1.0030 |
1.1 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
66B1EA38 |
|
Алгоритм вычисления цифрового идентификатора ПО |
---- |
CRC32 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Мах, т |
Min, т |
е = d, кг |
n |
Для нагрузки m, т |
mpe, кг |
|
110 |
1 |
50 |
2200 |
1 < m < 25 |
±25 |
|
25 < m < 100 |
±50 | ||||
|
100 < m < 110 |
±75 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Габаритные размеры и масса весовой платформы
|
Количество платформ |
Длина платформы, мм |
Ширина платформы, мм |
Масса, т не более |
|
1 |
12000:18000 |
2000:2400 |
12 |
|
2 |
3500:4500 |
5 |
Таблица 4 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Особый диапазон рабочих температур ГПУ, ° С Диапазон рабочих температур прибора, ПК, °С |
от -40 до +50 от +10 до +40 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе |
ВТСВ |
1 комплект |
|
Руководство по эксплуатации весов |
АСУВ.427421.004.2014.РЭ |
1 экз. |
|
Паспорт |
АСУВ.427421.004.2014.ПС |
1 экз. |
|
Руководство по эксплуатации на CI-5010A |
1 экз. | |
|
ПК с ПО «TrainsAppl» |
1 комплект* | |
|
Руководство пользователя ПО «TrainsAppl» |
1 экз.* | |
|
* - при комплектации с двумя приборами |
Поверка
осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.
Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)
