Модули аналоговые телеметрические Accutech мод. АI10, AV10 и TM10
| Номер в ГРСИ РФ: | 61408-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
Трансформаторы тока ТДВ-35 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61408-15 |
| Действует | по 01.09.2021 |
| Наименование | Модули аналоговые телеметрические |
| Модель | Accutech мод. АI10, AV10 и TM10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51eec514-fc04-ef69-c15d-522b88a55058 |
Производитель / Заявитель
Фирма "Control Microsystems Inc.", Канада
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
61408-15: Описание типа
2015-61408-15.pdf
|
Скачать | 72.7 КБ | |
|
61408-15: Методика поверки
2022-mp61408-15.pdf
|
Скачать | 368.1 КБ |
Описание типа
Назначение
Модули аналоговые телеметрические Accutech модификаций А110, AV10 и TM10 (далее модули) предназначены для измерений напряжения, силы постоянного тока, частоты с отображением на цифровом дисплее текущих значений.
Описание
Принцип действия модулей основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов в виде линеаризованных сигналов для беспроводной передачи и отображении значений на экране модулей.
Модули представляют собой аналогово-цифровые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными аналоговыми сигналами и (или) датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.
Питание модулей осуществляется от автономного источника постоянного напряжения 3,6 В пост.

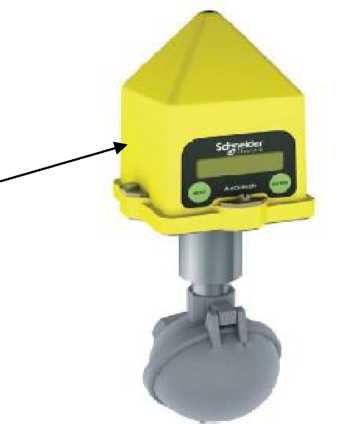

Внешний вид модулей и место пломбирования после поверки (указано стрелкой) представлен на рисунке 1 Пломбирование модулей осуществляется в виде наклейки на стенку корпуса.
Рис.1
Программное обеспечение
модулей состоит из встроенного программного обеспечения (ВПО). К метрологически значимой части ПО относится программа прошивки прибора (Внутренне ПО ХХХХ_2.4GHz_v2.00C.44.aff), устанавливаемая в процессе производства изделия. Доступ к ней не возможен без нарушения пломб и вскрытия прибора.
ВПО является встроенным и выполняет функции управления режимами работы модулей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее модулей. Идентификационные данные программного обеспечения модулей аналоговых телеметрических Accutech модификаций А110, AV10 и TM10 представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ХХХХ 2.4GHz v2.00C.44.aff* |
|
Номер версии (идентификационный номер) ПО |
не ниже VER2.00C |
|
Другие идентификационные данные |
*В зависимости от модификации ХХХХ -А110, AV10, TM10 |
Уровень защиты программного обеспечения устройств от непреднамеренных и преднамеренных изменений соответствует уровню «высокому» по Р 50.02.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Технические характеристики
Основные технические и метрологические характеристики модулей аналоговых приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
А110 |
AV10 |
TM10 |
|
Число измерительных каналов |
2 |
2 |
1 |
|
Диапазон измерений напряжения, В |
- |
0 - 10 |
- |
|
Диапазон измерений силы постоянного тока, мА |
4 - 20 |
- |
- |
|
Диапазон измерений частоты, Гц |
- |
- |
1 - 5000 |
|
Разрядность, бит (квант) |
32 (0-4294967296) |
32 (0-4294967296) |
32 (0-4294967296) |
|
Пределы допускаемой погрешности измерений |
±0,1 % от полной шкалы |
±0,1 % от полной шкалы |
±0,01 % от измеренного значения |
|
Входное сопротивление, МОм |
10 Ом |
100 кОм |
- |
|
Г абаритные размеры мм, не более |
326,4x125,4x97 |
326,4x125,4x97 |
326,4x125,4x97 |
|
Масса, кг, не более |
2 |
2 |
2 |
Рабочие условия применения:
диапазон температур окружающего воздуха, оС от минус 40 до 85
относительная влажность воздуха, не более, % до 95 при 25 оС (без образования
конденсации)
диапазон атмосферного давления, кПа (мм рт. ст.) от 70 до 106,7 (537-800)
Знак утверждения типа
наносится на шильдик модуля и на паспорт типографским способом.
Комплектность
Модуль, паспорт, методика поверки (МП 2203-0275-2014), упаковочная коробка.
Поверка осуществляется по документу МП 2203-0275-2014 «Модули аналоговые телеметрические Accutech модификаций А110, AV10, 4AO, 4AO/8SW и TM10. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2015 г. Основные средства поверки: Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В, (госреестр №42789-09).
Сведения о методах измерений
изложены в руководстве по эксплуатации «Модули аналоговые телеметрические Accutech модификаций AI10, AV10 и TM10»
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 30 А».
IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
Техническая документация фирмы «Schneider Electric Industries SAS».
