Газоанализатор - рабочий эталон 1-го разряда Ultramat 6Е - C3H8
| Номер в ГРСИ РФ: | 61417-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
| 61417-15: Описание типа СИ | Скачать | 80.1 КБ |
Газоанализатор Ultramat 6E - C3H8 - рабочий эталон 1-го разряда предназначен для измерения объемной доли пропана в бинарных газовых смесях состава пропан/азот (воздух), пропан/гелий и пропан/аргон в баллонах под давлением.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61417-15 |
| Наименование | Газоанализатор - рабочий эталон 1-го разряда |
| Модель | Ultramat 6Е - C3H8 |
| Срок свидетельства (Или заводской номер) | зав.№ 1-D3-742 |
Производитель / Заявитель
Фирма "Siemens AG", подразделение "Siemens S.A.S.", Франция
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 61417-15: Описание типа СИ | Скачать | 80.1 КБ |
Описание типа
Назначение
Газоанализатор Ultramat 6E - C3H8 - рабочий эталон 1-го разряда предназначен для измерения объемной доли пропана в бинарных газовых смесях состава пропан/азот (воздух), пропан/гелий и пропан/аргон в баллонах под давлением.
Описание
Газоанализатор Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда (далее — газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.
Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
Результаты измерений объемной доли пропана отображаются на дисплее.

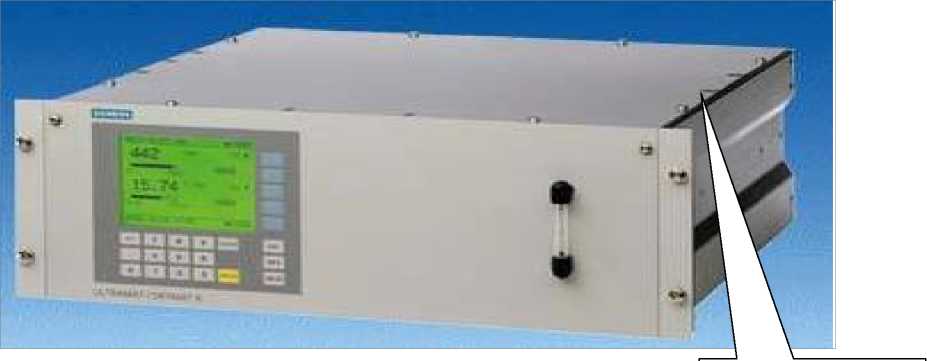

Внешний вид газоанализатора представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Газоанализатор Ultramat 6E - С3Н8 - рабочий эталон 1-го разряда, внешний вид.
Программное обеспечение
Газоанализатор поставляется со встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Ultramat 6 Е» |
|
Номер версии (идентификационный номер) ПО |
V4.8.3 E |
|
Цифровой идентификатор ПО |
недоступен |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Технические характеристики
1) Диапазоны измерений объемной доли пропана и пределы допускаемой относительной
погрешности газоанализатора указаны в таблице 2.
допускаемой относительной погрешности.
3) Время прогрева, мин, не более
2) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230 ± 23)
5) Потребляемая электрическая мощность, В^А, не более:
6) Габаритные размеры, мм, не более:
высота
ширина
длина
7) Масса, кг, не более:
8) Средний срок службы, лет
Знак утверждения типа
наносится:
Таблица 2
|
Компонентный состав |
Диапазон показаний объемной доли, % |
Диапазон измерений объемной доли, % |
Пределы допускаемой относительной погрешности, 50, % |
|
СэНзМ, Не, Ar, воздух |
от 0 до 0,005 |
от 0,0010 до 0,005 |
± 4 |
|
от 0 до 0,10 |
св. 0,005 до 0,10 |
± 2,5 | |
|
от 0 до 3,0 |
св. 0,10 до 0,5 |
± 1,5 | |
|
СэНзМ, Не, Ar |
от 0 до 3,0 |
св. 0,5 до 3,0 |
± 1,5 |
|
СэНз/воздух |
от 0 до 3,0 |
св. 0,5 до 0,8 |
± 1,5 |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов
допускаемой относительной погрешности.
- типографским способом на титульный лист руководства по эксплуатации и паспорта;
- в виде таблички на лицевую панель газоанализатора.
Комплектность
Комплект поставки газоанализатора указан в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Ultramat 6E - С3Н8 -рабочий эталон 1-го разряда |
Г азоанализатор Ultramat |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
МП-242-1899-2015 |
Методика поверки |
1 экз. |
|
Комплект принадлежностей |
1 компл. | |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МП-242-1899-2015 «Газоанализатор Ultramat 6E - С3Н8- рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси-эталоны сравнения в баллонах под давлением состава пропан/азот (воздух), пропан/аргон, пропан/гелий в соответствии с ГОСТ 8.578-2008.
Сведения о методах измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные документы
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
3 Техническая документация изготовителя.
