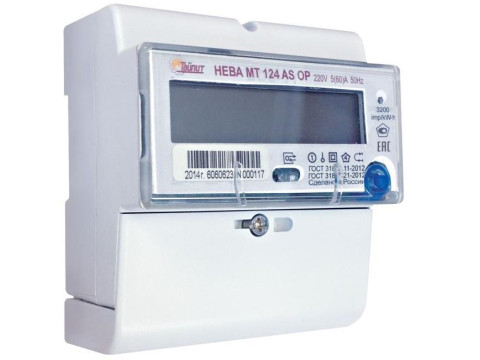

Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1
| Номер в ГРСИ РФ: | 61544-15 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
|
61544-15: Описание типа
2017-61544-15.pdf
|
Скачать | 270.4 КБ | |
|
61544-15: Описание типа
2025-61544-15.pdf
|
Скачать | 417.1 КБ | |
|
61544-15: Методика поверки
ТАСВ.411152.002.01 ПМ с изм.1
2025-mp61544-15.pdf
|
Скачать | 1.7 MБ | |
|
61544-15: Методика поверки
ТАСВ.411152.002.01 ПМ
2017-mp61544-15-1.pdf
|
Скачать | 1.4 MБ |
Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 (далее -счетчики) предназначены для измерения активной или активной и реактивной энергии в однофазных цепях переменного тока номинальной частоты 50 Гц, её учёта по четырём тарифам дифференцировано по времени.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 61544-15 | |||||||||
| Действует | по 11.09.2030 | |||||||||
| Наименование | Счетчики электрической энергии однофазные многотарифные | |||||||||
| Модель | НЕВА МТ 1 | |||||||||
| Модификации |
Нева МТ1 1 2 3 4 5 6 Iб (Iмакс), где: Нева МТ1 - Тип счетчика 1 - тип корпуса: 1 –для крепления винтами; 2 –для установки на рейку ТН 35 2 - номер модели счетчика 3 - вид измеряемой энергии:A –активная; 2A –активная в прямом и обратном направлениях; AR–активная и реактивная кл. 1 и 2; AR1 –активная и реактивная кл. 1 и 1; 2AR–активная в прямом, обратном направлениях и реактивная 4 - тип датчика тока:S –шунт; 2S –два шунта 5 - тип интерфейса:O –без интерфейса удалённого доступа; E4 –интерфейс EIA 485; E2 –интерфейс EIA 232; RFХ* –радиомодем; PLХ* – PLC модем; PLRF –комбинированный модем; GSMХ* – GSM-модем; MB–интерфейс M-Bus; ETH – Ethernet; WF – WiFi; BT – Bluetooth 6 - дополнительные опции: P –с профилем нагрузки; С –с расцепителем Iб (Iмакс) - ток базовый (максимальный), А на испытания представлены: НЕВАМТ115 2AR2S RF5PC 5(100)A НЕВАМТ115 2AR2S RF5PC 5(100)A |
|||||||||
| Приказы |
№1451 от
17.07.2025
— О продлении срока действия утвержденных типов средств измерений
№2833 от
23.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9c6e4e6d-47bd-b314-0774-7c4cab881ba0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Тайпит –ИП», РОССИЯ, 193318, г. Санкт –Петербург, ул. Ворошилова, д. 2
Поверка
| Методика поверки / информация о поверке |
ТАСВ.411152.002.01 ПМ с изм.1 Государственная система обеспечения единства измерений. Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1. Методика поверки
(с 23.12.2025)
ТАСВ.411152.002.01 ПМ Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1. Методика поверки
(с 18.05.2017 по 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
711739
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 711677 (100%) |
| Неуспешных поверок (СИ непригодно) | 62 (0 %) |
| Актуальность информации | 31.01.2026 |
Поверители
Скачать
|
61544-15: Описание типа
2017-61544-15.pdf
|
Скачать | 270.4 КБ | |
|
61544-15: Методика поверки
2017-mp61544-15.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
61544-15: Описание типа
2025-61544-15.pdf
|
Скачать | 417.1 КБ | |
|
61544-15: Методика поверки
ТАСВ.411152.002.01 ПМ с изм.1
2025-mp61544-15.pdf
|
Скачать | 1.7 MБ | |
|
61544-15: Методика поверки
ТАСВ.411152.002.01 ПМ
2017-mp61544-15-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 (далее -счетчики) предназначены для измерения активной или активной и реактивной энергии в однофазных цепях переменного тока номинальной частоты 50 Гц, её учёта по четырём тарифам дифференцировано по времени.
Описание
Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Счетчики представляют собой устройство для измерения и учета электрической энергии в однофазных цепях переменного тока.
Счетчик состоит из следующих функциональных узлов:
- датчика тока;
- датчика напряжения;
- блока питания;
- счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;
- часов реального времени;
- источника резервного питания;
- измерительной схемы;
- интерфейсных схем;
- оптического импульсного выхода;
- электрического испытательного выхода.
В качестве датчика тока в счетчиках используется низкоомный шунт. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор (в дальнейшем - счетчик с ЖКИ). В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Принцип работы измерительной схемы основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. Часы реального времени интегрированы в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчики ведут учет потребленной энергии по тарифам, в соответствии с заданным тарифным расписанием. Тарифные расписания задаются отдельно для рабочих выходных и праздничных дней. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом на 24:00 последнего дня каждого из двенадцати или тридцати шести предыдущих месяцев в зависимости от исполнения, измеряют максимальные мощности, усреднённые на временном интервале. Интервал усреднения мощности программируется пользователем
Счетчики имеют исполнения:
- с возможностью хранения профиля нагрузок;
- с возможностью хранения значений энергии на конец суток;
- со встроенным реле управления нагрузкой;
- c двумя измерительными элементами (измерение тока в нулевом проводе и фиксацией небаланса токов);
- с измерением параметров качества электроэнергии;
- c электронными пломбами корпуса и крышки клеммной колодки;
- c датчиками магнитного поля;
- с проводными и беспроводными интерфейсами связи для обмена информацией с внешними устройствами.
Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.
И сполнения счетчиков электрической энергии однофазных многотарифных НЕВА МТ 1 определяются в соответствии со структурой условного обозначения, приведённого на рисунке 1.
Нева
МТ1
Х Х ХХ ХХ ХХ ХХ 1б(1макс)
Ток базовый (максимальный), А
Дополнительные опции:
P - с профилем нагрузки
С - с расцепителем
Тип интерфейса:
O - без интерфейса удалённого
доступа
E4 - интерфейс EIA 485
E2 - интерфейс EIA 232
RFX* - радиомодем
PLX* - PLC модем
PLRF - комбинированный модем
GSMX* - GSM-модем
MB - интерфейс M-Bus
ETH - Ethernet
WF - WiFi
BT - Bluetooth
Тип датчика тока:
S - шунт
2S - два шунта
Вид измеряемой энергии:
A - активная
2A - активная в прямом и обратном направлениях
AR - активная и реактивная кл. 1 и 2
AR1 - активная и реактивная кл. 1 и 1 2AR - активная в прямом, обратном направлениях и реактивная
Номер модели счетчика
Тип корпуса
1 - для крепления винтами
2 - для установки на рейку ТН 35
Тип счетчика
* Х - исполнение модема. Счетчики с разъемом для выносной антенны обозначаются цифрой 1 после исполнения модема (например - GSM21).
* * - НЕВА МТ 124 отличается от НЕВА МТ 123 корпусом и наличием оптического интерфейса по ГОСТ IEC 61107-2011, НЕВА МТ 114 и НЕВА МТ 115 отличается от НЕВА МТ 113, наличием подсветки ЖКИ, наличием исполнений счетчика с модемами и встроенным расцепителем, возможностью хранения суточного профиля энергопотребления, НЕВА МТ 112 отличается от НЕВА МТ 113, НЕВА МТ 114 и НЕВА МТ 115 конструктивно корпусом. Счетчики НЕВА МТ 114 и НЕВА МТ 115 исполнений ARS, AR2S, 2ARS и 2AR2S отличаются наличием датчика магнитного поля и электронных пломб корпуса и крышки клеммной колодки и имеют функцию измерения параметров качества электроэнергии.
Рисунок 1 - Структура условного обозначения
Счетчики НЕВА МТ114 и НЕВА МТ115 исполнений ARS, AR2S, 2ARS и 2AR2S отличаются от прочих счетчиков наличием датчика магнитного поля и электронных пломб корпуса и крышки клеммной колодки. Счетчики НЕВА МТ115 исполнения 2AR2S имеют функцию измерения параметров качества электроэнергии (измерение частоты переменного тока, среднеквадратического значения напряжения переменного тока, отклонения напряжения переменного тока и перенапряжения) в соответствии с ГОСТ 30804.4.30-2013 и ГОСТ IEC 61000-4-30-2017.
Конструкция предусматривает возможность пломбирования корпуса счетчика после поверки пломбой с оттиском или изображением знака поверки, пломбирования крышки отсека коммуникационного модуля счетчика НЕВА МТ115 навесными пломбами производителя после выпуска из производства, крышки клеммной колодки - навесной пломбой энергосбытовой компании, для предотвращения несанкционированного вмешательства в схему включения прибора. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.
Заводские номера наносятся в цифровом формате или в виде штрихкода на лицевой панели счетчиков методом лазерной гравировки, как показано на рисунках 2 - 4. Место нанесения знака утверждения типа на лицевой панели счётчиков приведено на рисунках 2 - 4.
Знак поверки наносится на пломбу, навешиваемую или устанавливаемую на корпусе счётчиков, в зависимости от исполнения счетчиков, приведённых на рисунках 2 - 4, а также в паспорт счетчиков и/или в свидетельство о поверке в виде оттиска.
НЕВА МТ 124
НЕВА МТ 113, НЕВА МТ 114
Место навешивания пломб
со знаком поверки
imp/kWb
220V 5(60)А 50Н ic а 0® ГОСТ 3181811-2012 ГОСТ 3181821-2012
HEBAMT124ASOPa0y.W5[№
Т01 - энерг*» дои» Т02- энергия ночь ЧКЗ.Т04 - Р«эеро -Ч. л 3200 йпр/kW-h
мь ГОСТ31Г- 11-2012
НЕВА МТ 114 AS PLRFPC
ТО: Г
Место нанесения
заводского номера
Место нанесения знака
утверждения типа

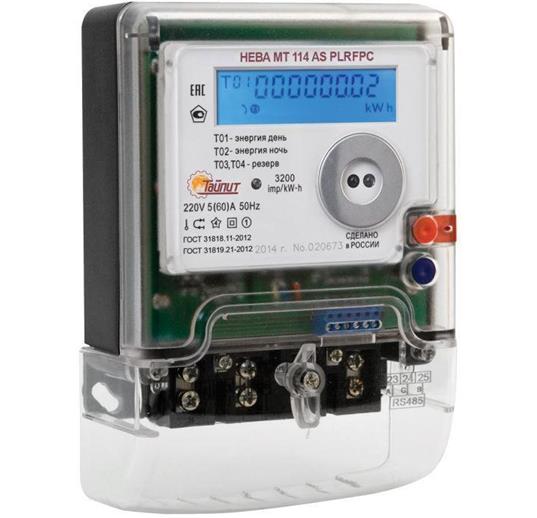

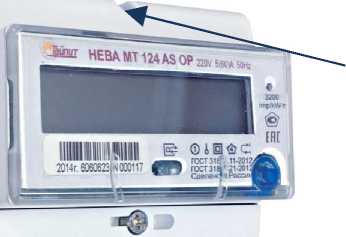

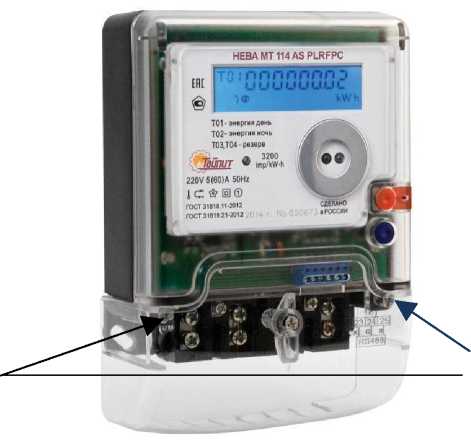

Рисунок 2 - Общий вид счетчиков исполнений НЕВА МТ 124, НЕВА МТ 113, НЕВА МТ 114 с указанием мест нанесения заводских номеров, знака утверждения типа и мест пломбирования
Место нанесения заводского номера
Место навешивания пломб со знаком поверки

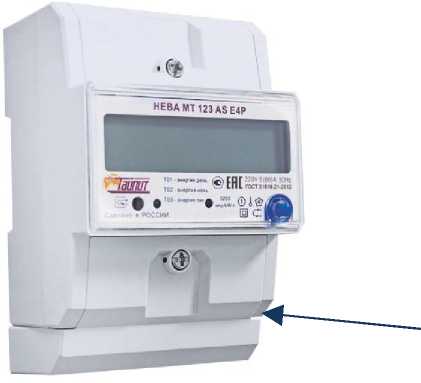

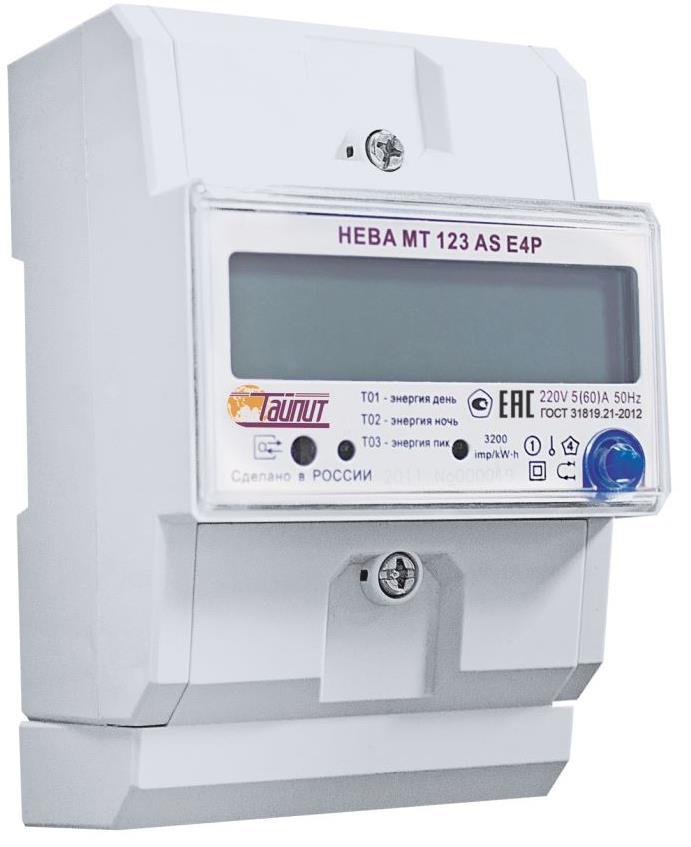

Рисунок 3 - Общий вид счетчиков исполнения НЕВА МТ 123 с указанием мест нанесения заводского номера, знака утверждения типа, а также мест пломбирования
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место навешивания пломб со знаком поверки

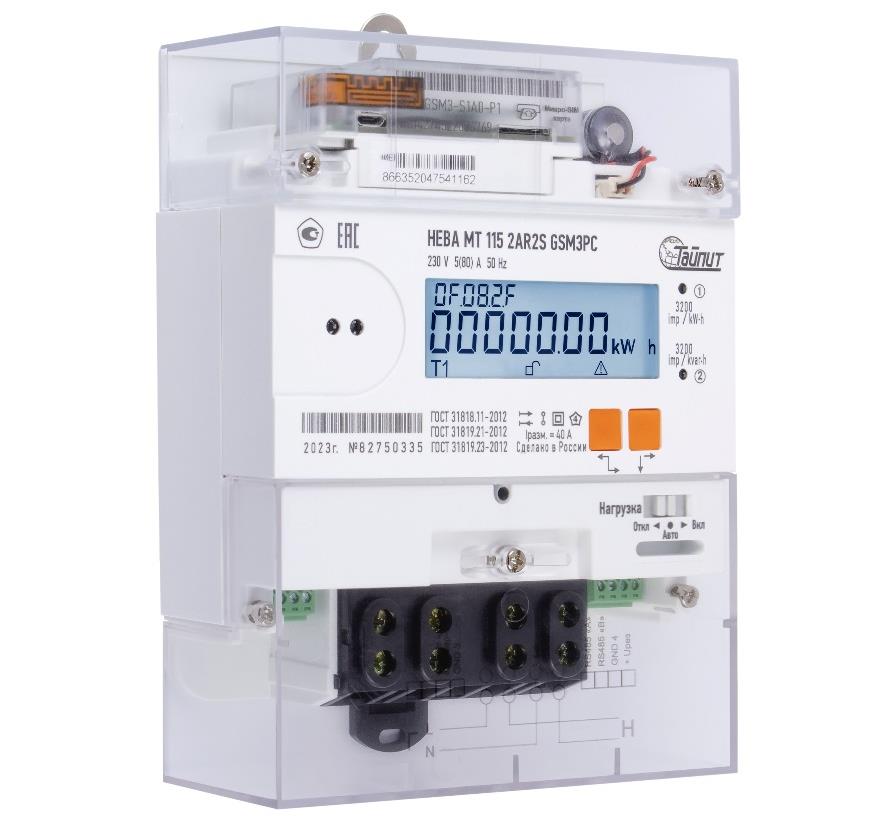

Рисунок 4 - Общий вид счетчиков исполнения НЕВА МТ 115 с указанием мест нанесения заводского номера, знака утверждения типа, а также мест пломбирования
HtBAMT 115 2AR2S GSM3PC aov ад* 5оь
OFOHZF ппппппп UUUUUUUkW h »
-Т- J ~ Л ‘
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место навешивания пломб со знаком поверки

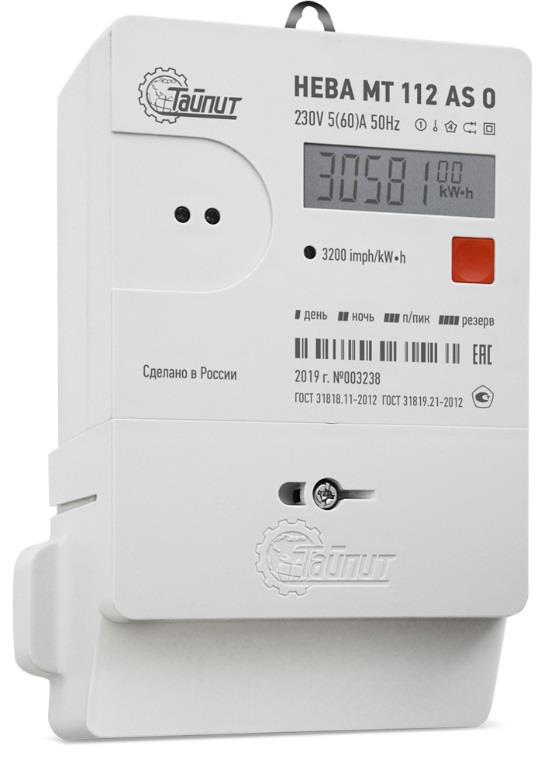

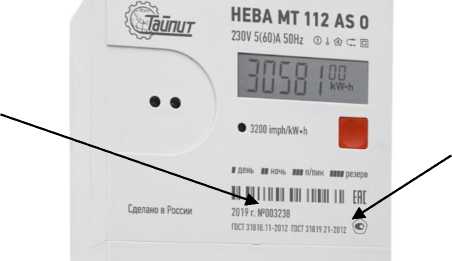

Рисунок 5 - Общий вид счетчиков исполнения НЕВА МТ 112 с указанием мест нанесения заводского номера, знака утверждения типа, а также мест пломбирования
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), которое выполняет функции управления режимами работы счетчика, сбором данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации.
В зависимости от исполнения, счетчики могут выпускаться с различным программным обеспечением.
Идентификационные данные программного обеспечения счетчика представлены в таблицах 1 - 14.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ113 AS |
|
Номер версии (идентификационный номер ПО) |
01 |
|
Цифровой идентификатор ПО |
AB26429AEF5FF7B973AFD16A3DC2167E |
|
Другие идентификационные данные |
ТАСВ.411152.002-01 Д1 |
аблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ114 AS |
|
Номер версии (идентификационный номер ПО) |
02 |
|
Цифровой идентификатор ПО |
2F14A39E3133D62EC6E3936298E6A0F5 |
|
Другие идентификационные данные |
ТАСВ.411152.002-02 Д1 |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ114 A2S |
|
Номер версии (идентификационный номер ПО) |
03 |
|
Цифровой идентификатор ПО |
1B61C4A55B00D217E6E7CEC9A22E029B |
|
Другие идентификационные данные |
ТАСВ.411152.002-03 Д1 |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ114 AR |
|
Номер версии (идентификационный номер ПО) |
04 |
|
Цифровой идентификатор ПО |
98B6E825D0BF3823CC167AF4CF79BD6A |
|
Другие идентификационные данные |
ТАСВ.411152.002-04 Д1 |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ114 2AR |
|
Номер версии (идентификационный номер ПО) |
10 |
|
Цифровой идентификатор ПО |
031FF468CD504257FFE7E6ED4D19AF80 |
|
Другие идентификационные данные |
ТАСВ.411152.002-10 Д1 |
Таблица 6
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ114 2AS |
|
Номер версии (идентификационный номер ПО) |
05 |
|
Цифровой идентификатор ПО |
3ECE498819E1774995DD74EBEBE16555 |
|
Другие идентификационные данные |
ТАСВ.411152.002-05 Д1 |
Таблица 7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ115 AS |
|
Номер версии (идентификационный номер ПО) |
11 |
|
Цифровой идентификатор ПО |
AEB1965752B438E66A05346198A6087E |
|
Другие идентификационные данные |
ТАСВ.411152.002-11 Д1 |
Таблица 8
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ115 A2S |
|
Номер версии (идентификационный номер ПО) |
12 |
|
Цифровой идентификатор ПО |
48FE6E438F2805EDF93687AEDD677184 |
|
Другие идентификационные данные |
ТАСВ.411152.002-12 Д1 |
Таблица 9
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ115 ARS (AR2S) |
|
Номер версии (идентификационный номер ПО) |
13 |
|
Цифровой идентификатор ПО |
4899251C3D2CCD5425F6F0BF9E484CC6 |
|
Другие идентификационные данные |
ТАСВ.411152.002-13 Д1 |
Таблица 10
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ115 2ARS (2AR2S) |
|
Номер версии (идентификационный номер ПО) |
14 |
|
Цифровой идентификатор ПО |
48FE6E438F2805EDF93687AEDD677184 |
|
Другие идентификационные данные |
ТАСВ.411152.002-14 Д1 |
аблица 11
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ 123 AS |
|
Номер версии (идентификационный номер ПО) |
06 |
|
Цифровой идентификатор ПО |
F0EE6E9903C7A810E7D88597679F5086 |
|
Другие идентификационные данные |
ТАСВ.411152.002-06 Д1 |
Таблица 12
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ124 AS |
|
Номер версии (идентификационный номер ПО) |
07 |
|
Цифровой идентификатор ПО |
621D50372D72D4A893D294C43FD677DD |
|
Другие идентификационные данные |
ТАСВ.411152.002-07 Д1 |
аблица 13
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ124 A2S |
|
Номер версии (идентификационный номер ПО) |
08 |
|
Цифровой идентификатор ПО |
8530FCABE566FE5FE072A681D9A73B03 |
|
Другие идентификационные данные |
ТАСВ.411152.002-08 Д1 |
аблица 14
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО НЕВА МТ124 ARS (AR2S) |
|
Номер версии (идентификационный номер ПО) |
09 |
|
Цифровой идентификатор ПО |
9FDAE0118BD5D4DAA1A1209235E0E62 7 |
|
Другие идентификационные данные имеются) |
ТАСВ.411152.002-09 Д1 |
Алгоритм вычисления цифрового идентификатора ПО - md5.
Номер версии ПО счётчика может быть считан с помощью программы NevaRead версии 1.0 и старше.
Уровень защиты программного обеспечения прибора от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики счетчиков приведены в таблицах 15 - 17.
Таблица 15 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной энергии (мощности) по ГОСТ 31819.21-2012 |
1 |
|
Класс точности при измерении реактивной энергии (мощности)* по ГОСТ 31819.23-2012 |
1 или 2 |
|
Основная относительная погрешность измерения активной мощности при cosф от 0,5 до 11) |
не более установленных в ГОСТ 31819.21-2012 для счетчиков класса 1.0 |
|
Основная относительная погрешность измерения реактивной мощности1) |
не более установленных в ГОСТ 31819.23-2012 в соответствии с классом точности счетчика |
|
Дополнительные погрешности измерения активной энергии и активной мощности, вызванные изменением влияющих величин |
не более установленных в ГОСТ 31819.21-2012 |
|
Дополнительные погрешности измерения реактивной энергии и реактивной мощности, вызванные изменением влияющих величин1) |
не более установленных в ГОСТ 31819.23-2012 |
|
Основная относительная погрешность измерения полной мощности1) в диапазоне, %: - от 0,2^б до 1макс - от 0,05^б до 0,2^б |
± 1,5 ± 2 |
Продолжение таблицы 15
|
Наименование характеристики |
Значение |
|
Базовый (максимальный) ток, А |
1(10); 5(40); 5(60); 5(80); 5(100); 10(100) |
|
Основная относительная погрешность измерения тока1), %: - в диапазоне от 0,2^б до 1макс - в диапазоне от 0,05^б до 0,2^б |
± 1,5 ± 2 |
|
Абсолютная погрешность измерения коэффициента активной мощности1) в диапазоне от 1,0 до 0,5 |
± 0,05 |
|
Номинальное напряжение, В |
230 |
|
Рабочие диапазоны напряжения, В: - установленный - расширенный |
от 218 до 242 от 161 до 276 |
|
Дополнительная погрешность измерения напряжения, отклонения напряжения и перенапряжения, вызванная изменением температуры, %/°С |
± 0,01 |
|
Номинальная частота сети, Гц |
50 |
|
Диапазон рабочих частот, Гц |
от 47,5 до 52,5 |
|
Абсолютная погрешность измерения частоты в рабочем диапазоне частот1), Гц |
±0,05 |
|
Стартовый ток (порог чувствительности) |
0,004 1б |
|
Номинальный размыкаемый ток, А |
40, 60 или 80 |
|
Основная абсолютная погрешность точности хода часов, с/сутки: - в нормальных рабочих условиях - при отсутствии напряжения питания |
± 0,5 ± 1,0 |
|
Погрешность точности хода часов в рабочем диапазоне температур, с/сутки |
± 5 |
|
1) для счетчиков имеющих соответствующую функцию. | |
Таблица 16 - Пределы допускаемой погрешности при измерении показателей качества
электроэнергии в соответствии с классом «S»
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
|
Частота переменного тока |
от 47,5 до 52,5 Гц |
± 0,05 Гц1) |
|
Среднеквадратическое значение напряжения переменного тока |
от 161 до 300 В |
± 0,5 %2) |
|
Установившееся отклонение напряжения переменного тока |
от 161 до 300 В |
± 0,5 % 2)3) |
|
Максимальное значение напряжения при перенапряжении |
от 253 до 300 В |
± 1 % 2)3) |
|
1) абсолютная погрешность измерения; 2) относительная погрешность измерения; 3) значения погрешностей измерения напряжения указаны в % от номинального напряжения счетчика. | ||
'аблица 17 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Активная мощность, потребляемая в цепи напряжения, Вт, не более: - кроме исполнений счетчиков со встроенными PLC или GSM модемами - для исполнения счётчика со встроенными PLC или GSM модемами |
1,0 4,0 |
|
Полная мощность, потребляемая, В-А, не более: - в цепи напряжения: для счётчиков НЕВА МТ 1XX AS OP и MBP для счётчиков со встроенным PLC или GSM модемом - в цепи тока, при базовом токе |
2,0 8,5 6,0 0,2 |
|
Предельный рабочий диапазон напряжения, В: |
от 10 до 440 |
|
Количество тарифов |
4 |
|
Диапазон рабочих температур, °С |
от - 40 до + 70 |
|
Диапазон температур хранения и транспортировки, °С |
от - 50 до + 70 |
|
Габаритные размеры (высота x ширина x глубина), мм, не более: - для крепления винтами - для установки на рейку TH 35 - для модификации НЕВА МТ 112 |
180x135x65 115x91x70 180x135x55 |
|
Масса, кг, не более: - для крепления винтами - для установки на рейку ТН 35 |
1 0,7 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
280 000 |
Знак утверждения типа
наносится на панели счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Комплектность счетчиков представлена в таблице 18.
Таблица 18 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчики электрической энергии однофазные многотарифные НЕВА МТ 1 (одно из исполнений) |
_ |
1 |
|
Руководство по эксплуатации (на сайте изготовителя) в зависимости от исполнения: - для НЕВА МТ 115 AR2S; - для НЕВА МТ 115 2AR2S; - для НЕВА МТ 114 AR2S; НЕВА МТ 124 AR2S; - для НЕВА МТ 112 AS O (MB); НЕВА МТ 124 AS O (MB) |
ТАСВ.411152.002.01.01 РЭ ТАСВ.411152.002.01.01-2 РЭ ТАСВ.411152.002.01.02 РЭ ТАСВ.411152.002.01.03 РЭ |
1 |
|
Методика поверки (высылается по запросу) |
_ |
1 |
|
Паспорт |
ТАСВ.411152.002.01 ПС |
1 |
|
Упаковка |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Использование по назначению» в руководстве по эксплуатации «Счетчики электрической энергии однофазный многотарифный НЕВА МТ 1. Руководство по эксплуатации» ТАСВ.411152.002.01 РЭ.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного
тока. Общие требования испытания и условия испытаний»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30.
Методы испытаний и измерений. Методы измерений качества электрической энергии»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ IEC 61038-2011 «Учет электроэнергии. Тарификация и управление нагрузкой.
Особые требования к переключателям по времени»
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»
ТАСВ.411152.002.01 ТУ «Счетчики электрической энергии однофазные многотарифные
НЕВА МТ 1. Технические условия»
Другие Счетчики электроэнергии
