Ключи динамометрические предельные 6000, 7000
| Номер в ГРСИ РФ: | 61730-15 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "SNA Europe SAS", Франция |
| 61730-15: Описание типа СИ | Скачать | 74 КБ |
Ключи динамометрические предельные серий 6000, 7000 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61730-15 |
| Наименование | Ключи динамометрические предельные |
| Модель | 6000, 7000 |
| Срок свидетельства (Или заводской номер) | 24.09.2020 |
Производитель / Заявитель
Фирма "SNA Europe SAS", Франция
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 358 |
| Найдено поверителей | 31 |
| Успешных поверок (СИ пригодно) | 323 (90%) |
| Неуспешных поверок (СИ непригодно) | 35 (10%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 61730-15: Описание типа СИ | Скачать | 74 КБ |
Описание типа
Назначение
Ключи динамометрические предельные серий 6000, 7000 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип работы основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или головки с реверсивной трещоткой и присоединительным квадратом с шариковым фиксатором.
Все выпускаемые модели ключей отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного гнезда.
Опломбирование ключей динамометрических предельных серий 6000, 7000 не производится, ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.

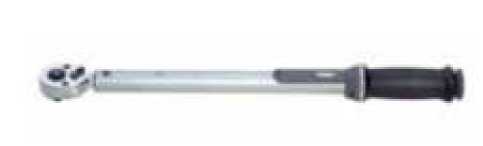

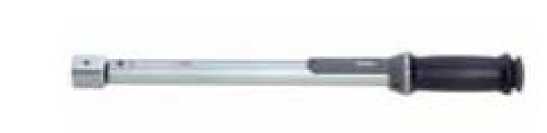

Общий вид ключей динамометрических предельных серий 6000, 7000 представлен на рисунке 1.
Серия 6000
Серия 7000
Рисунок 1 - Общий вид ключей динамометрических предельных
Технические характеристики
|
Модель |
Диапазон измерений, Н-м |
Пределы допускаемой относительной погрешности, при вращении по часовой / против часовой стрелки, % |
Цена деления шкалы, Н-м |
Размер присоединительного квадрата, гнезда (дюйм), мм |
Масса, г, не более |
Длина, мм, не более |
|
7451-20 |
2-20 |
±3 / ±3 |
1 |
10 (3/8) |
900 |
355 |
|
7451-60 |
10-60 |
±3 / ±3 |
5 |
10 (3/8) |
1100 |
415 |
|
7451-100 |
10-100 |
±3 / ±3 |
5 |
10 (3/8) |
1100 |
415 |
|
7851-100 |
10-100 |
±3 / ±3 |
5 |
12,5 (1/2) |
1100 |
415 |
|
7851-200 |
20-200 |
±3 / ±3 |
10 |
12,5 (1/2) |
1300 |
515 |
|
7851-340 |
70-340 |
±3 / ±3 |
20 |
12,5 (1/2) |
1300 |
515 |
|
7455-5 |
1-5 |
±4 / ±6 |
1 |
6,3 (1/4) |
386 |
258 |
|
7455-15 |
3-15 |
±4 / ±6 |
1 |
10 (3/8) |
409 |
258 |
|
7455-20 |
4-20 |
±4 / ±6 |
1 |
10 (3/8) |
386 |
258 |
|
7455-25 |
5-25 |
±4 / ±6 |
1 |
10 (3/8) |
431 |
286 |
|
7455-60 |
10-60 |
±4 / ±6 |
5 |
10 (3/8) |
1135 |
406 |
|
7455-100 |
20-100 |
±4 / ±6 |
5 |
10 (3/8) |
1135 |
406 |
|
7455-200 |
40-200 |
±4 / ±6 |
10 |
12,5 (1/2) |
1430 |
483 |
|
7455-300 |
60-300 |
±4 / ±6 |
10 |
12,5 (1/2) |
1453 |
457 |
|
7455-340 |
60-340 |
±4 / ±6 |
10 |
12,5 (1/2) |
1430 |
620 |
|
7455-500 |
100-500 |
±4 / ±6 |
10 |
20 (3/4) |
4676 |
870 |
|
7455-800 |
150-800 |
±4 / ±6 |
20 |
20 (3/4) |
5380 |
1067 |
|
7455-1500 |
300-1500 |
±4 / ±6 |
20 |
25 (1) |
11395 |
1778 |
|
7455-2500 |
500-2500 |
±4 / ±6 |
50 |
25 (1) |
24500 |
2950 |
|
6852-20 |
2-20 |
±3 / ±3 |
1 |
9x12 |
800 |
335 |
|
7452-100 |
10-100 |
±3 / ±3 |
5 |
9x12 |
900 |
380 |
|
7852-200 |
20-200 |
±3 / ±3 |
10 |
14x18 |
1300 |
493 |
|
7852-340 |
70-340 |
±3 / ±3 |
20 |
14x18 |
1300 |
493 |
|
74DTT-45 |
4,5-45 |
±2 / ±3 |
0,1 |
10 (3/8) |
8100 |
520 |
|
7453-20-6F |
2-20 |
±4 / ±6 |
- |
6,3 (1/4) |
255 |
134 |
|
7453-20-6 |
2-20 |
±4 / ±6 |
- |
6,3 (1/4) |
255 |
143 |
|
7453-20-10 |
2-20 |
±4 / ±6 |
- |
10 (3/8) |
255 |
150 |
|
7452P-20 |
4-20 |
±4 / ±4 |
- |
9x12 |
366 |
251 |
|
7452P-60 |
10-60 |
±4 / ±4 |
- |
9x12 |
398 |
251 |
|
7452P-100 |
20-100 |
±4 / ±4 |
- |
9x12 |
900 |
320 |
|
7452P-200A |
40-200 |
±4 / ±4 |
- |
14x18 |
1043 |
404 |
|
7452P-340 |
60-340 |
±4 / ±4 |
- |
14x18 |
1224 |
505 |
|
7451P-30 |
4-30 |
±4 / ±4 |
- |
10 (3/8) |
460 |
185 |
|
7451P-100 |
10-100 |
±4 / ±4 |
- |
10 (3/8) |
700 |
400 |
|
7851P-200 |
35-200 |
±4 / ±4 |
- |
12,5 (1/2) |
1250 |
500 |
|
7851P-340 |
60-340 |
±4 / ±4 |
- |
12,5 (1/2) |
1400 |
630 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от минус 20 до плюс 60°С.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей динамометрических предельных серий 6000, 7000.
Комплектность
|
Наименование |
Количество, ед. |
|
Ключ моментный предельный |
1 |
|
Руководство по эксплуатации |
1 |
|
Футляр |
1 |
Поверка
производится по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- установки для поверки моментных ключей с рабочими эталонами 2-го разряда по
ГОСТ Р 8.752-2011 с относительной погрешностью 1 %
Сведения о методах измерений
Методика измерений приведена в документе: «Ключи моментные предельные серий
6000, 7000. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резь
бовых соединений. Ключи моментные. Общие технические условия»;
2. МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки»
3. Техническая документация «SNA Europe SAS», Франция.
