Датчики уровня ультразвуковые ДТУ-2-06-X
| Номер в ГРСИ РФ: | 61766-15 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ЗАО "Л-Кард", г.Москва |
Датчики уровня ультразвуковые ДТУ-2-06-Х предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л ,З, А измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61766-15 |
| Действует | по 01.10.2030 |
| Наименование | Датчики уровня ультразвуковые |
| Модель | ДТУ-2-06-X |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6df8cc56-4244-0b43-8f0f-deaad5bb85c9 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
15547
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15195 (98%) |
| Неуспешных поверок (СИ непригодно) | 352 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
61766-15: Описание типа
2023-61766-15.pdf
|
Скачать | 193.5 КБ | |
|
61766-15: Методика поверки
2023-mp61766-15.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Датчики уровня ультразвуковые ДТУ-2-06-Х предназначены для измерений уровня и плотности дизельного топлива по ГОСТ 305-2013, марки Л ,З, А, измерений температуры в топливном баке тепловоза и передачи информации по интерфейсу типа RS-485.
Описание
Датчики уровня ультразвуковые ДТУ-2-06-Х (далее - ДТУ-2-06-Х) состоят из ультразвукового излучателя, измерительной трубы, трубки с датчиками температуры и электронного блока.
Принцип действия ДТУ-2-06-Х основан на свойстве отражения ультразвукового сигнала от границы раздела двух сред и зависимости скорости распространения ультразвукового сигнала в дизельном топливе от его плотности.
ДТУ-2-06-Х закрепляются на крышке топливного бака тепловоза с помощью фланца. На верхней стороне фланца (над крышкой топливного бака тепловоза) смонтирован электронный блок ДТУ-2-06-Х. На нижней стороне фланца закреплён один из концов измерительной трубы. Внутри измерительной трубы, у второго её конца, смонтирован ультразвуковой излучатель. На нижней стороне фланца закреплена также трубка, внутри которой установлен модуль с цифровыми датчиками температуры.
По команде, вырабатываемой в электронном блоке, излучатель посылает в измерительную трубу с дизельным топливом ультразвуковой сигнал заданной частоты и длительности, далее определяется время прохождения ультразвукового сигнала от излучателя до уступа внутри измерительной трубы и до верхней границы дизельного топлива, затем по полученным результатам рассчитываются значения уровня и плотности дизельного топлива. В процессе вычислений выполняется корректировка результатов измерений с учетом значения температуры дизельного топлива.
ДТУ-2-06-Х выпускаются в исполнениях, различающихся верхним пределом измерения уровня топлива. В обозначении Х - соответствует варианту исполнения, определяющему верхний предел измерений уровня топлива.
Пример обозначения: Датчик уровня ультразвуковой ДТУ-2-06-1000
ДЛИЖ.411618.0062 ТУ (где 1000 - соответствует исполнению с верхним пределом измерения уровня топлива - 1000 мм).
ДТУ-2-06-Х соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" и имеют Ex-маркировку "0Ex ia IIA T6 Ga X".
Заводской номер наносится на корпус электронного блока методом лазерной гравировки в виде цифрового кода.
Общий вид ДТУ-2-06-Х представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Средством ограничения доступа к внутренним частям изделия является винт, расположенный на крышке электронного блока ДТУ-2-06-Х, который пломбируется мастичной пломбой.

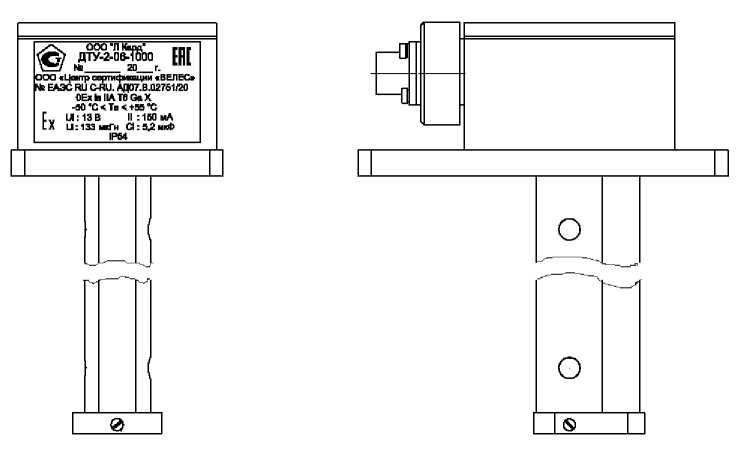

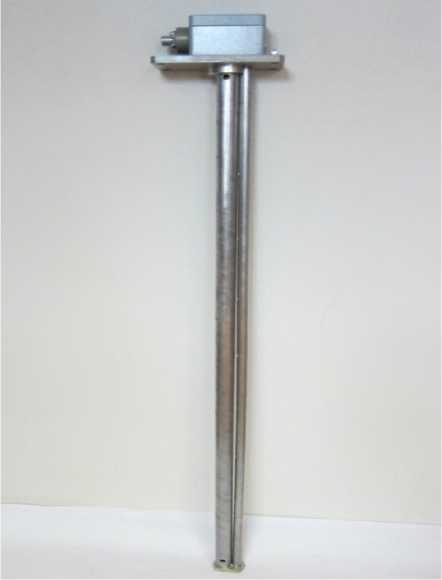

Рисунок 1 - Общий вид датчика уровня ультразвукового ДТУ-2-06-Х

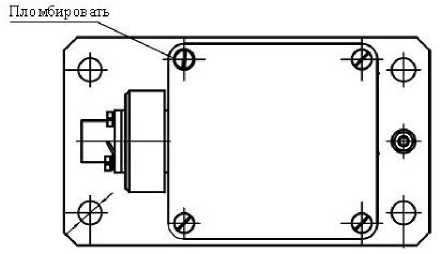

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного ПО ДТУ-2-06-Х и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик ДТУ-2-06-Х.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
не ниже 29 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -"высокий" в соответствии с Р 50.2.077-2014.
Внешнее ПО не является метрологически значимым и обеспечивает выполнение следующих функций:
- получение информации с ДТУ-2-06-Х;
- отображение полученной информации на экране монитора.
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DTU-2 Test |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -"средний" в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы измерений уровня дизельного топлива, мм: - нижний - верхний |
3 от 260 до 17001) |
|
Диапазон измерений плотности дизельного топлива при температуре 20 °С, кг/м3 |
от 800 до 880 |
|
Диапазон измерений температуры дизельного топлива, °С |
от -40 до +50 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня дизельного топлива, в диапазоне температур топлива от плюс 5 до плюс 40 °С, мм |
±2 |
|
Пределы допускаемой основной абсолютной погрешности измерений плотности в диапазоне температур дизельного топлива от плюс 5 до плюс 40 °С, кг/м3 |
±4,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дизельного топлива, °С |
±1 |
|
Пределы допускаемой дополнительной погрешности измерений уровня топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С), на каждые 10 °C, мм |
±3,5 |
|
Пределы допускаемой дополнительной погрешности измерений плотности топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от плюс 5 до плюс 40 °С) на каждые 10 °C, кг/м3 |
±3,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +5 до +40 от 30 до 80 от 84 до 106,7 |
|
1) В зависимости от заказа | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
9+4 -2,5 |
|
Потребляемая мощность, Вт, не более, |
2 |
|
Г абаритные размеры, мм, не более - высота - ширина - длина |
X1)+ 178 85 145 |
|
Масса, кг, не более |
3,2 |
|
Условия эксплуатации по ОСТ 32.146-2000: - устойчивость к механическим воздействиям - устойчивость к климатическим воздействиям |
класс ММ1 класс К4.1, исполнение УХЛ |
|
Степень защиты от проникновения воды и посторонних предметов п ГОСТ 14254-2015 |
IP54 |
|
Климатические воздействия при транспортировании по ГОСТ 15150-69 |
"ОЖ4" |
|
Механические воздействия при транспортировании по ГОСТ 23216-78 |
условия "С" |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты |
0Ex ia IIA T6 Ga X |
|
1) Х - вариант исполнения ДТУ-2-06-Х | |
Знак утверждения типа
наносится на боковую поверхность корпуса датчиков уровня ультразвуковых ДТУ-2-06-Х и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность датчиков уровня ультразвуковых ДТУ-2-06-Х
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня ультразвуковой |
ДТУ-2-06-Х |
1 шт. |
|
Паспорт |
ДЛИЖ.411618.0062-06 ПС |
1 экз. |
|
Заглушка 2РМ14Б |
ДЛИЖ.711Ш.0003 |
1 шт.1) |
|
Диск CD-ROM с данными: - руководство по эксплуатации - программное обеспечение "DTU-2 Test" |
ДЛИЖ.411618.0062-06 РЭ _ |
1 шт.2) |
|
Упаковка |
_ |
1 шт. |
|
1) Поставляется по отдельному заказу. 2) Поставляется по требованию заказчика. | ||
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации ДЛИЖ.411618.0062-06 РЭ.
Нормативные документы
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ДЛИЖ.411618.0062 ТУ «Датчики уровня ультразвуковые ДТУ-2. Технические условия».
Другие Датчики уровня
