Уровни электронные Talyvel 6

Номер в ГРСИ РФ: 61777-15
Категория: Уровни
Производитель / заявитель: Фирма "Taylor Hobson Ltd.", Великобритания
Скачать
61777-15: Описание типа СИ Скачать 133 КБ
Нет данных о поставщике
Уровни электронные Talyvel 6 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Уровни электронные Talyvel 6 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей.

Информация по Госреестру

Основные данные
Номер по Госреестру 61777-15
Наименование Уровни электронные
Модель Talyvel 6
Срок свидетельства (Или заводской номер) 01.10.2020
Производитель / Заявитель

Фирма "Taylor Hobson Ltd.", Великобритания

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 9
Найдено поверителей 3
Успешных поверок (СИ пригодно) 8 (89%)
Неуспешных поверок (СИ непригодно) 1 (11%)
Актуальность информации 17.11.2024

Поверители

Скачать

61777-15: Описание типа СИ Скачать 133 КБ

Описание типа

Назначение

Уровни электронные Talyvel 6 (далее по тексту - уровни) предназначены для измерений угла наклона поверхностей.

Описание

Принцип действия уровня электронного Talyvel 6 основан на преобразовании индуктивным способом угловых перемещений маятника датчика, расположенного в корпусе уровня, в изменения напряжения, пропорциональные этим перемещениям, которые усиливаются и обрабатываются электронной платой, встроенной в блок уровня. Электрическая схема прибора - мост, который сбалансирован в положении, когда маятник находится на равном расстоянии от катушек преобразователя. При наклоне уровня происходит разбалансировка моста, и с диагонали моста снимается измерительный сигнал, который пропорционален углу наклона.

Измерение осуществляется методом непосредственной оценки.

Уровень состоит из двух модулей: блока уровня и компьютера со специальным программным обеспечением.

На блоке уровня имеются разъем для подключения к компьютеру; винт, закрепляющий маятниковый датчик во время транспортировки, и микровинт для установки нуля.

При определении взаимного расположения поверхностей возможно использование двух блоков уровней в дифференциальном режиме. Для этого к компьютеру подключаются два блока уровня, расположенных на разных поверхностях, и выбирается дифференциальный режим работы. -Результат измерения в этом режиме - разность показаний уровней.

Для расширения диапазона применения уровни снабжаются регулируемым основанием 112/2316 (Рис.1 б), позволяющим устанавливать длину базы при определении отклонений от прямолинейности и плоскостности; основанием для установки на цилиндрические поверхности длиной 300 мм 112/2314 (Рис.1 в) для определения отклонений от прямолинейности направляющей цилиндра. Специальное приспособление 112/4583 (Рис.1 г) позволяет использовать стандартный уровень Talyvel 6 для измерение отклонения положения вертикальных поверхностей.

Результаты измерений выводятся на монитор компьютера в цифровом виде и могут быть выведены на принтер. Кроме того, предусмотрен выбор оператором единиц измерения и режимов работы уровня.

Питание прибора осуществляется от аккумуляторных батарей и от сети.

а)

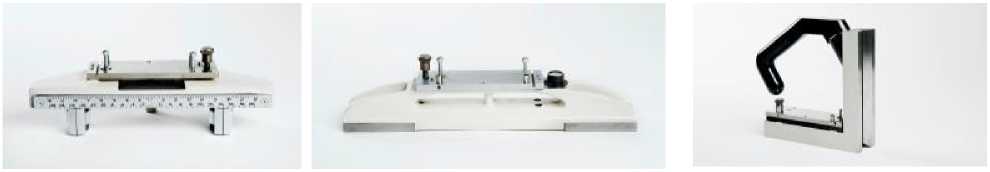

б)                                          в)                                        г)

Рисунок 1 - Общий вид уровня электронного Talyvel 6 (a) и в комплекте с используемыми приспособлениями (б, в, г)

Программное обеспечение

Электронные уровни имеют в своем составе программное обеспечение (ПО), устанавливаемое на ПК, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.

Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор

ПО

Другие идентификационные данные (если имеются)

Talyvel Control

Не менее v. 1.Х.Х.Х

35FFDCE15

-

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является USB ключ, который предотвращает неавторизованное использование ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

аблица 2

Диапазон измерений, ..."

± 600

Пределы допускаемой абсолютной погрешности измерений,

0,2 ±0,03 •а

...", где a - измеряемая величина в "

Габаритные размеры блока уровня, мм

длина

100

ширина

32

высота

115

Масса блока уровня, кг, не более

1

Напряжение питающей сети, В

220

Время работы от аккумуляторов, ч, не менее

10

Нормальная область значений температуры, °С

20±5

Относительная влажность воздуха, %, не более

80

Знак утверждения типа

наносится на Руководство по эксплуатации типографским методом и на заднюю панель прибора методом наклейки.

Комплектность

Таблица 3

Наименование

Количество

Примечание

Блок уровня Talyvel 6

1 шт.

Компьютер/ноутбук

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Приспособления:112/2316; 112/2314; 112/4583

по 1 шт.

По заказу

Устройство для беспроводного подключения

1шт.

По заказу

Поверка

осуществляется в соответствии с документом МП 61777-15 «Уровни электронные Talyvel 6.

Методика поверки», утвержденным ФГУП «ВНИИМС» в июне 2015 г.

Основные средства поверки:

Экзаменатор эталонный I разряда М-055, с пределом допускаемой погрешности ±(0,6+2-а-10-4), где а - измеренное значение в мкм/м; плита поверочная КТ 2 ГОСТ 10905-86.

Сведения о методах измерений

Метод измерений изложен в разделе «Инструкция по использованию» руководства по эксплуатации «Talyvel 6».

Нормативные документы

ГОСТ 8.016-81 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерения плоского угла.

Техническая документация фирмы-изготовителя Taylor Hobson Ltd, Великобритания.
