Весы электронные для статического взвешивания ВАЭЛ

Назначение

Весы электронные для статического взвешивания ВАЭЛ предназначены для измерения массы транспортных средств в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на вторичный преобразователь (терминал), и результат взвешивания в единицах массы отображается на дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (ГПУ), включающего одну или несколько грузоприемных платформ (секций), изготовленных из конструкционной стали и установленных на первичные измерительные преобразователи: весоизмерительные тензорезисторные датчики (приведены в таблице 1), кабелей связи и питания с вторичным измерительным преобразователем (терминалом): серии «CI» (CAS corp., Корея; госреестр № 54472-13 и № 50968-12); серии «Микросим» (ООО «Метра» г. Обнинск; госреестр № 55918-13) (только для весов с n - числом поверочных интервалов не более 3000).На передней панели весового терминала расположены дисплей, показывающий результат измерения массы, и кнопки управления процессом взвешивания.

Для передачи данных на ПК, весовые терминалы снабжены интерфейсным разъёмом RS-232C/485.

Весы ВАЭЛ могут изготавливаться в 3-х исполнениях:

а) ГПУ состоит из одной или нескольких секций, каждая из которых представляет собой цельную рамную конструкцию с узлами встройки для тензодатчиков (вид записи при заказе ВАЭЛ) («классические»);

б) ГПУ состоит из одной или нескольких секций, каждая из которых изготавливается из 2-х частей, соединяемых при монтаже весов (вид записи при заказе ВАЭЛ-Р) («разборные»);

в) ГПУ состоит из двух независимых грузоприемных платформ, конструкция которых позволяет перемещать весы на новое место (вид записи при заказе ВАЭЛ-П) («передвижные»).

В весах ВАЭЛ «классического» и «разборного» исполнений применяются тензодатчики колонного типа, в «передвижных» применяются тензодатчики балочного типа.

Модификации весов отличаются пределами взвешивания, пределами допускаемой погрешности, ценами поверочного деления, количеством грузоприемных платформ. Варианты исполнения, модификаций, а так же габаритные размеры, количество секций (платформ) ГПУ, количество тензодатчиков и масса весов представлены в таблице 3. Внешний вид весов и составных элементов, а так же вид маркировочной таблички представлены на рисунках 1-6.

а) «классические»                             б) «разборные»

Рисунок 1 - Внешний вид весов ВАЭЛ с датчиками колонного типа

а) HM14H1 (ZEMIC)

в) WBK и WBK-D (CAS)

г)740 и 740D (UTILCELL)

б) CCI и CCI-D (ASCELL)

е) RS3 (FLINTEC)

ж) ZSFY (KELI)

Рисунок 2 - Внешний вид датчиков тензорезисторных колонного типа

«передвижные»

Рисунок 3 - Внешний вид весов ВАЭЛ с датчиками балочного типа

а) H8C (ZEMIC)      б) SQB (KELI)       в) HLC (HBM)         г) BS (CAS)

Рисунок 4 - Внешний вид датчиков тензорезисторных балочного типа

б) CI-2001 A (CAS)

в) CI-200D (CAS)

г) CI-600D (CAS)

д) Микросим-0600 (Метра)

Рисунок 5 - Внешний вид приборов весоизмерительных

а) CI-5010A (CAS)

Min          ki гОд выпуска: 20

Класс точности: III

ООО'Завод весового оборудования"ЮСТИР"

400075. Волгоград, ул. Историческая. 179 (8442)22 21 21    I   (8442) 22 22 31

ustlr.ru       I  заоод'юстир.рф

Рисунок 6 - Внешний вид маркировочной таблички

Таблица 1

№ п.п.

Обозначение модели датчика

Регистрацион ный №

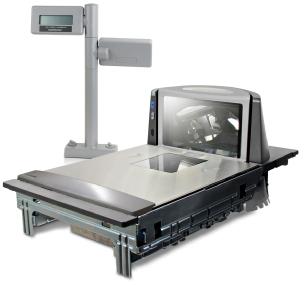

Другие Весы 61819-15 КАЛИБР Весы электронные для статического взвешивания ООО "Завод весового оборудования "ЮСТИР", г.Волгоград Весы электронные для статического взвешивания КАЛИБР предназначены для измерения массы различных грузов, в том числе животных, в статическом режиме. Подробнее 61818-15 Datalogic Magellan 9300i/9400i Весы торговые со сканирующим элементом Фирма "Datalogic USA, Inc.", США; Компания "Datalogic ADC, Inc.", США (срок свидетельства: 02.10.2021 г.) Весы торговые со сканирующим элементом Datalogic Magellan 9300i/9400i (далее - весы) предназначены для статических измерений массы. Подробнее 61817-15 ПДВ-15, 30 Ива Весы подвесные Государственное малое НПП "Сапсан", РОССИЯ, г.Москва Весы подвесные ПДВ-15, 30 «Ива» (далее весы) предназначены для определения массы различных грузов. Подробнее 61816-15 Весы для взвешивания рулонов Фирма "FATA Hunter", Италия Весы для взвешивания рулонов (далее - весы) предназначены для статического измерения массы рулонов стального листового проката. Подробнее 61815-15 ВСЭ, ВСЭБ Весы неавтоматического действия стационарные электронные ООО "Мегавес", г.Краснодар Весы неавтоматического действия стационарные электронные ВСЭ, ВСЭБ (далее - весы) предназначены для измерения в статическом режиме массы груза. Подробнее Все Весы
