Преобразователи расхода вихревые электромагнитные ВЭПС-Р

Назначение

Преобразователи расхода вихревые электромагнитные ВЭПС-Р (далее - ВЭПС-Р) предназначены для преобразования объема и объемного расхода жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и представления информации о объеме и расходе на внешние устройства и в составе теплосчетчиков.

Описание

Принцип действия ВЭПС-Р основан на электромагнитном преобразовании частоты отрыва вихревой дорожки Кармана, образующейся за установленным в потоке телом обтекания, в электрический сигнал, который поступает на вход усилителя-формирователя для усиления и формирования выходного электрического сигнала.

Конструктивно ВЭПС-Р представляют собой моноблочные изделия, которые состоят из вихревого электромагнитного преобразователя (ВЭП) и усилителя-формирователя сигнала (УФС). ВЭП представляет собой отрезок трубы из нержавеющей стали 12Х18Н10Т с узлами крепления (муфтовое соединение - для диаметров условного прохода (Ду) от 20 до 40 мм, фланцевое соединение - для Ду от 50 до 100 мм), внутри которого размещено тело обтекания. За телом обтекания по направлению движения потока расположен сигнальный электрод. На внешней стороне стенки трубы расположены магнитная система и стойка, на которой установлен корпус УФС.

ВЭПС-Р имеют следующие модификации:

- ВЭПС-Р-ПБ1-01 - преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;

- ВЭПС-Р-ПБ2-01 - преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.

Внешний вид преобразователей расходов вихревых электромагнитных ВЭПС-Р приведен на рисунках 1 и 2.

Рисунок 2 - Внешний вид ВЭПС-Р с фланцевым соединением

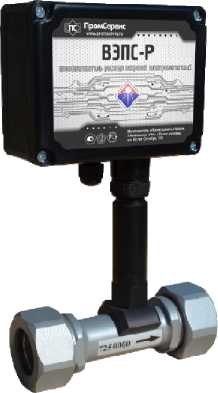

Рисунок 1 - Внешний вид ВЭПС-Р с муфтовым соединением

В целях предотвращения несанкционированного доступа к узлам регулировки и настройки предусмотрено место пломбирования, указанное на рисунке 3.

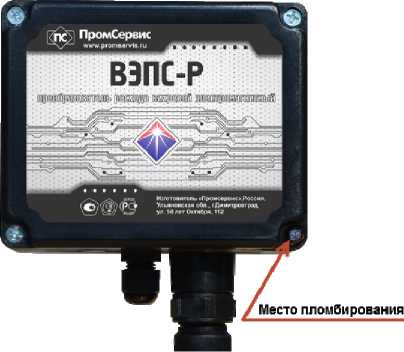

Рисунок 3 - Место пломбирования ВЭПС-Р

Технические характеристики

Минимальные (Gmin) и наибольшие (Gmax) значения измеряемых объемных расходов в зависимости от Ду приведены в таблице 1.

Таблица 1

Таблица 2

Пределы допускаемой относительной погрешности Ef ВЭПС-Р преобразования объема и объемного расхода в выходные электрические сигналы, выраженные в процентах в зависимости от расхода (G), не превышают:

- для класса 2:          Ef = ± (2 + 0,02 Gmax/G);

- для класса 1:          Ef = ± (1 + 0,01 Gmax/G).

Порог чувствительности, м3/ч, не более                     0,5-Gmin.

Перепад давления при максимальном расходе

в рабочем диапазоне расходов, МПа ( кгс/см2 ), не более            0,04 (0,4).

Длины прямолинейных участков трубопровода до ВЭПС-Р - 5-Ду и после ВЭПС-Р - 2-Ду.

Параметры контролируемой среды:

- диапазон температур, °С                                 от 5 до 150;

- давление избыточное, МПа, не более                    1,6;

- ионная проводимость, См/м, не менее                    5-10-4;

- кинематическая вязкость, м2/с, не более                     1,5-10-6.

ВЭПС-Р предназначены для эксплуатации при следующих условиях окружающей среды:

- относительная влажность, %                до 95 % (при температуре плюс 35 °С и

более низких температурах, без конденсации влаги);

- атмосферное давление, кПа                 от 84,0 до 106,7;

- температура, °С:

- для модификации ВЭПС-Р-ПБ1-01        от минус 30 до плюс 55;

- для модификации ВЭПС-Р-ПБ2-01        от минус 10 до плюс 55;

- постоянное магнитное поле с напряженностью не более 400 А/м;

- переменное магнитное поле с частотой 50 Гц и напряженностью не более 40 А/м.

Напряжение питания, В:

- для модификации ВЭПС-Р-ПБ1-01 - от 8 до 25 (от внешнего источника);

- для модификации ВЭПС-Р-ПБ2-01 - от 1,7 до 3,6 (от автономного источника).

Потребляемая мощность электроэнергии модификации с внешним питанием, Вт, не

Знак утверждения типа

наносится на крышку корпуса УФС, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 3

Сведения о методах измерений

приведены в разделе 1 "Описание и работа" эксплуатационного документа 4213-037-12560879 РЭ "Преобразователи расхода вихревые электромагнитные ВЭПС-Р" Руководство по эксплуатации.

Нормативные документы

ГОСТ 8.145-2013 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 340-6 до 10 м3/с;

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

ТУ 4213-037-12560879-2015 Преобразователи расхода вихревые электромагнитные ВЭПС-Р. Технические условия.
