Газоанализаторы С-105
| Номер в ГРСИ РФ: | 61885-15 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "Оптэк", г.С.-Петербург |
Газоанализаторы С-105 (далее - газоанализаторы) предназначены для измерения массовой концентрации или объемной доли диоксида серы и сероводорода в воздушных средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61885-15 |
| Действует | по 13.10.2030 |
| Наименование | Газоанализаторы |
| Модель | С-105 |
| Приказы |
№1424 от
11.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 582cbde0-93d9-aeea-83eb-0daa59524b7b |
Производитель / Заявитель
АО "Оптэк", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1417
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1376 (97%) |
| Неуспешных поверок (СИ непригодно) | 41 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
61885-15: Описание типа
2021-61885-15.pdf
Файл устарел
|
Скачать | 342.2 КБ | |
|
61885-15: Методика поверки
2021-mp61885-15.pdf
Файл устарел
|
Скачать | 514.9 КБ | |
|
61885-15: Описание типа
2021-61885-15-1.pdf
|
Скачать | 342.2 КБ | |
|
61885-15: Методика поверки
2021-mp61885-15-1.pdf
|
Скачать | 514.9 КБ |
Описание типа
Назначение
Газоанализаторы С-105 (далее - газоанализаторы) предназначены для измерения массовой концентрации или объемной доли диоксида серы и сероводорода в воздушных средах.
Описание
Принцип действия газоанализаторов — флуоресцентный.
Молекула диоксида серы обладает интенсивной полосой поглощения в УФ области спектра от 200 до 240 нм. Поглощение в этой области приводит к возникновению флуоресценции в области от 300 до340 нм. Интенсивность флуоресценции, пропорциональная количеству молекул диоксида серы в газовой смеси, измеряется и преобразуется в цифровой сигнал, отображаемый на дисплее газоанализатора. Поступление анализируемой газовой смеси в измерительную камеру обеспечивается внешним блоком побудителя расхода в модификации С-105А и встроенным в модификациях С-105М и С-105СВ.
Газоанализаторы представляют собой стационарные, автоматические, показывающие приборы непрерывного действия.
Газоанализаторы изготавливают в следующих модификациях (см. табл. 1).
Таблица 1
|
Модификация |
Определяемый компонент |
Число блоков |
|
С-105А |
SO2 |
2 |
|
С-105М |
SO2 |
1 |
|
С-105СВ |
H2S |
1 |
- С-105А, С-105М- для определения массовой концентрации (или объемной доли) диоксида серы в атмосферном воздухе;
- С-105СВ - для определения массовой концентрации (или объемной доли) сероводорода в атмосферном воздухе.
Газоанализаторы имеют следующие виды выходных сигналов:
• цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации (объемной доли) измеряемого компонента. Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов С-105А, С-105М и на 2-ом диапазоне С-105СВ - 0,001 мг/м3 (0,001 млн-1).
Номинальная цена единицы наименьшего разряда на индикаторе газоанализатора С-105СВ на 1-ом диапазоне - 0,0001 мг/м3 (0,0001 млн-1),
• последовательный интерфейс - RS-232, RS-485 с поддержкой протокола Modbus;
• токовый аналоговый сигнал от 4 до 20 (от 0 до 20) мА (токовый выход линейный, пропорциональный содержанию диоксида серы или сероводорода).
Управление программой приборов осуществляется с помощью четырех управляющих клавиш «Е», «П», <ф>, <ф>, находящихся на лицевой панели газоанализаторов.
Общий вид газоанализаторов приведен на рис. 1 (а, б).

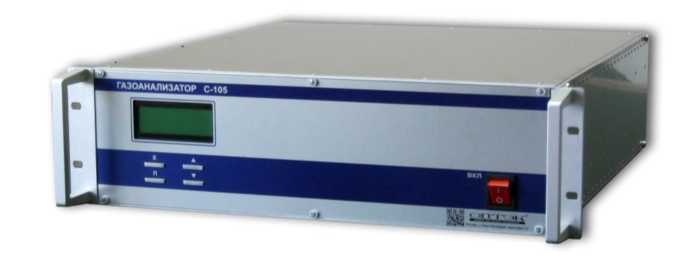

Рисунок 1а. Общий вид газоанализаторов С-105 А
Рисунок 1б. Общий вид газоанализаторов С-105М и С-105СВ
Программное обеспечение
Газоанализаторы С-105 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации и объемной доли диоксида серы или сероводорода,
- отображение результатов измерений на дисплее газоанализаторов,
- передача результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
- контроль общих неисправностей (связь, конфигурация),
- контроль архивации измерений,
- контроль внешней связи (RS-232, RS-485).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2.
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
С-105А |
С-105М |
С-105СВ |
|
Номер версии (идентификационный номер) 1)ПО |
1.05 |
1.00 |
1.00 |
|
Цифровой идентификатор ПО (Алгоритм) |
7966bd09 (CRC32) |
f1c7c069 (CRC32) |
c3c16533 (CRC32) |
|
1)Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлам встроенного ПО указанной версии | |||
Технические характеристики
1 Диапазоны измерений массовой концентрации и объемной доли диоксида серы и сероводорода, пределы допускаемой основной погрешности приведены в таблице 3.
Таблица 3.
|
Модификация |
Номер диа-па-зона из-мерений |
Метрологические характеристики и значение | |||||
|
Диапазон измерений1) |
Поддиапазон измерений |
Пределы допускаемой основной погрешности | |||||
|
массовой концентрации мг/м3 |
объем ной доли -1 млн |
массовой концентрации мг/м3 |
объемной ___ _ -1 доли млн |
приведенной, Y,% |
относительной, 5, % | ||
|
С-105А С-105М (SO2) |
1 |
от 0 до 5,0 |
от 0 до 1,9 |
от 0 до 0,04 включ. св. 0,04 до 5,0 |
от 0 до 0,015 св.0,015 до 1,9 |
±20 - |
- ±20 |
|
С-105СВ (H2S) |
1 |
от 0 до 0,2 включ. |
от 0 до 0,15 включ. |
от 0 до 0,008 включ |
от 0 до 0,005 включ |
±25 | |
|
св. 0,008 до 0,20 включ. |
св. 0,005 до 0,15 включ. |
- |
±25 | ||||
|
2 |
св. 0,2 до 1,0 |
св. 0,15 до 0,70 |
св. 0,2 до 1,0 |
св. 0,15 до 0,7 |
- |
±20 | |
1) Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициента, равного для H2S - 1,52 , для SO2 - 2,86
(при 0 оС и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89.
2 Прочие метрологические характеристики газоанализаторов представлены в таблице 4
Таблица 4
|
Наименование |
Значение |
|
Время прогрева, мин., не более |
60 |
|
Предел допускаемого времени установления показаний Т0,9, мин. |
6 |
|
Предел допускаемой вариации (b) показаний, в долях от пределов основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов основной погрешности. |
0,5 |
|
Газоанализаторы выдерживают перегрузку, вызванную превышением содержания измеряемого компонента на 100 % за пределы измерений, в течение 5 минут. Время восстановления нормальной работы после снятия перегрузки, мин., не более |
30 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С отклонения от номинального значения температуры +20 °С в диапазоне от +5 до + 40 °С в долях от пределов основной погрешности. |
±0,5 |
|
Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от пределов основной погрешности. |
± 1,0 |
3 Основные технические характеристики газоанализаторов представлены в таблице 5
Таблица 5
|
Наименование |
Значение |
|
Габаритные размеры, масса и мощность, потребляемая газоанализаторами не превышают значений указанных в таблице 6. |
- |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), час |
24000 |
|
Средний срок службы газоанализаторов, лет, не менее |
6 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - относительная влажность окружающего воздуха при 25 °С (без конденсации влаги); % - диапазон атмосферного давления, кПа (мм.рт.ст.) |
от +5 до +40 до 95% от 84 до 106,7 (от 630 до 800) |
|
Параметры анализируемой воздуха на входе газоанализаторов: - диапазон температуры, °С - диапазон относительной влажности газовой смеси (без конденсации влаги); - пределы объемного расхода на входе в измерительный блок газоанализаторов, дм3/мин, - предельное содержание неизмеряемых компонентов в анализируемой пробе - в соответствии с ИРМБ.413312.034РЭ |
от +5 до +40 до 95 % 1,0 ± 0,3 - |
Таблица 6 - Габаритные размеры, масса и мощность, потребляемая газоанализаторами
|
Наименование блока |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Потребляемая мощность, ВА, не более |
|
Измерительный блок модификации С-105А |
длина 560 ширина 482 высота 178 |
12.5 |
150 |
|
Блок побудителя расхода модификации С-105А |
длина 200 ширина 100 высота 150 |
4 |
50 |
|
модификация С-105СВ |
длина 560 ширина 482 высота 132 |
14.5 |
240 |
|
модификация С-105М |
длина 560 ширина 482 высота 132 |
12.5 |
190 |
Знак утверждения типа
наносится типографским способом на специальную наклейку на задней панели газоанализаторов и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность газоанализатора
|
Наименование |
Количество |
|
Газоанализатор1) |
1 шт. |
|
Блок побудителя расхода (для С-105А) |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242-1923-2015 |
1 экз. |
|
Сетевой кабель (по количеству блоков) |
1 (2) шт. |
|
ЗИП: - комплект аэрозольных фильтров - предохранитель |
12 шт. 2 шт. |
|
1)Модификация прибора определяется при заказе. |
Сведения о методах измерений
приведены в документе «Газоанализаторы С-105. Руководство по эксплуатации» ИРМБ.413312.034.РЭ, раздел 7.
Нормативные документы
ГОСТ Р 50760-95 «Анализаторы газов для контроля атмосферного воздуха. Общие технические условия»
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Технические условия ИРМБ.413312.034.ТУ
