Структуроскопы электромагнитно-акустические СЭМА
| Номер в ГРСИ РФ: | 61957-15 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "Nagano Keiki Co., Ltd.", Япония |
Термометры биметаллические модели TB44 (далее - термометры) предназначены для измерения температуры охлаждающей воды и конденсата на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61957-15 |
| Действует | по 23.10.2021 |
| Наименование | Структуроскопы электромагнитно-акустические |
| Модель | СЭМА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6cbac7b1-ce36-91a8-c921-51589a5f71b9 |
Производитель / Заявитель
ООО НПИЦ "Качество", г.Ижевск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
61957-15: Описание типа
2015-61957-15.pdf
|
Скачать | 103.4 КБ | |
|
61957-15: Методика поверки
2022-mp61957-15.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Структуроскопы электромагнитно-акустические СЭМА (далее - структуроскопы СЭМА) предназначены для измерения временных интервалов, амплитуд эхо-сигналов отраженных от противоположного торца контролируемого изделия.
Описание
Структуроскопы СЭМА представляют собой одноканальные стационарные установки. Состав структуроскопов СЭМА:
- блок программируемого усилителя, коммутации и источника питания (далее - УКП);
- блок электромагнитно-акустических преобразователей (далее - ЭМАП);
- персональный компьютер (далее - ПК) с платой аналого-цифрового преобразования (далее - АЦП) и со специализированным программным обеспечением.
В стр уктуроскопах СЭМА использован эхо-импульсный метод неразрушающего контроля. Включается поле намагничивания, генератор вырабатывает электрический импульс, подаваемый на излучатель блока ЭМАП, что приводит к возникновению акустического импульса, распространяющегося в объекте контроля. Акустический импульс, отраженный от противоположного торца, принимается приемником блока ЭМАП и в виде электрического сигнала поступает через блок УКП в ПК. Блок УКП обеспечивает предварительное усиление сигналов без ограничения и имеет фиксированный коэффициент усиления. Измерения производятся поочередно обоими активными элементами блока ЭМАП. Плата АЦП через усилитель с управляемым коэффициентом усиления осуществляет прием и регистрацию сигналов. Далее сигнал в цифровой форме поступает в память ПК для дальнейшей обработки.

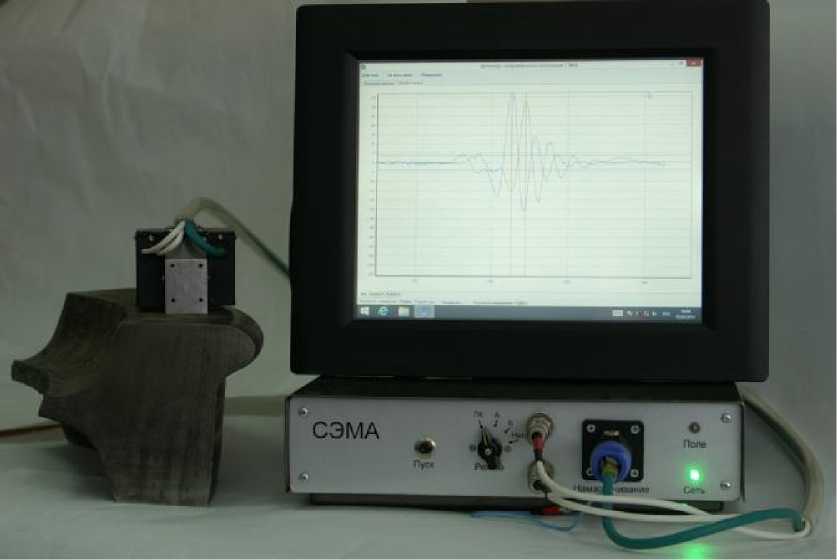

Фотография общего вида структуроскопов СЭМА представлена на рисунке 1.
Рисунок 1 - Общий вид структуроскопов СЭМА
Структуроскопы СЭМА могут использоваться:
- для входного (приемочного) контроля металлоизделий;
- для эксплуатационного контроля металлоизделий;
- для выходного контроля металлоизделий.
Программное обеспечение
Процесс регистрации, обработка результатов измерений, управление системой, создание и сохранение файлов с данными, файлов настроек, формирование отчетов производится с помощью ПО (программного обеспечения) «Регистратор высокочастотных аналоговых сигналов «ПРИНЦ».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
|
Идентиф икационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Регистратор высокочастотных аналоговых сигналов «ПРИНЦ» |
3.0 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
1 |
|
Номинальное значение амплитуды зондирующего импульса (по размаху) на нагрузке 50 ± 1 Ом и его допустимое отклонение, В |
500 ± 50 |
|
Номинальное значение длительности зондирующего импульса и его допустимое отклонение, нс |
450 ± 50 |
|
Значения коэффициента усиления |
7500, 15000, 30000, 60000 |
|
Пределы допускаемого относительного отклонения установки усиления на входе приемного тракта, % |
± 5 |
|
Пределы допускаемой относительной погрешности измерения амплитуды сигнала в диапазоне от 500 до 2000 мкВ, % |
± 10 |
|
Максимальная чувствительность приемного тракта, мкВ, не более |
400 |
|
Диапазон измерения временных интервалов, мкс |
30 - 1000 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
± 0,02 |
|
Полоса пропускания приемного тракта, МГц: - нижняя граничная частота - верхняя граничная частота |
0,6 ± 0,1 6 ± 0,6 |
Продолжение таблицы 2
|
Номинальное значение частоты колебаний блока электромагнитноакустических преобразователей и его допустимое отклонение, МГц |
3,0 ± 0,5 |
|
Длительность реверберационно-шумовой характеристики блока электромагнитно-акустических преобразователей, мкс, не более |
15 |
|
Номинальное значение амплитуды напряжения подмагничивания и его допустимое отклонение, В |
50 ± 5 |
|
Габаритные размеры (ширинахглубинахвысота), не более, мм: - блок УКП - блок ЭМАП |
315x315x100 110x80x80 |
|
Масса, не более, кг: - блок УКП без ПК - блок ЭМАП |
2 2 |
|
Питание осуществляется от сети переменного тока с: - напряжением, В - частотой, Гц |
220 ± 10 50 ± 1 |
|
Мощность, Вт, не более |
150 |
|
Температура эксплуатации, °С |
От плюс 15 до плюс 35 |
|
Относительная влажность воздуха (при температуре 25°С), %, не более |
98 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Структуроскоп СЭМА комплектуется в соответствии с таблицей 3.
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Блок программируемого усилителя, коммутации и источника питания (УКП) |
1 шт. |
|
Блок электромагнитно-акустических преобразователей (ЭМАП) |
1 шт. |
|
Плата (блок) аналого-цифрового преобразования для ввода акустических сигналов в компьютер - RudShel |
1 шт. |
|
Системный блок персонального компьютера (ПК)* |
1 шт. |
|
Монитор TFT для персонального компьютера |
1 шт. |
|
Промышленная клавиатура |
1 шт. |
|
Диск CD с программным обеспечением (ПО) * * |
1 шт. |
|
Операционная система Win7 prof (Win8) |
1 шт. |
|
Потребительская тара |
1 шт. |
|
Структуроскоп электромагнитно-акустический СЭМА. Руководство по эксплуатации. СЭМА.4276.14.001.РЭ |
1 экз. |
|
Структуроскоп электромагнитно-акустический СЭМА. Паспорт. СЭМА.4276.13.001.ПС |
1 экз. |
|
Программное обеспечение «Структуроскоп электромагнитно-акустический СЭМА». Руководство по эксплуатации. ПО-СЭМА.4276.14.002.РЭ |
1 экз. |
Продолжение таблицы 3___________________________________________________________
|
Структуроскопы электромагнитно-акустические СЭМА. Методика поверки. СЭМА.4276.14.001.ИЗ |
1 экз. |
|
* Минимальными параметрами системы являются: Intel Atom D2500/ 2G/ HDD 300G * * ПО создано для операционных систем WinXP/Win7/Win8. На других операционных системах тестирование программного обеспечения не производилось | |
Поверка
осуществляется в соответствии с документом СЭМА.4276.14.001.ИЗ «Структуроскопы электромагнитно-акустические СЭМА. Методика поверки», утвержденным
ФГУП «ВНИИОФИ» в феврале 2015 г.
Основные средства поверки:
1. Осциллограф цифровой RIGOL DS1102C. Полоса пропускания 100 МГц. Диапазон измеряемых размахов напряжений импульсных радиосигналов 2 мВ - 400 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%. Диапазон измеряемых длительностей импульсных радиосигналов 5 нс - 50 с. Пределы допускаемой основной относительной погрешности измерения длительности ± 0,01%.
2. Генератор сигналов специальной формы ГСС-05. Синусоидальный сигнал от 100 мкГц до 25 МГц; пределы допускаемой абсолютной погрешности установки частоты ±0,0005%; амплитуда выходного сигнала от 100 мкВ до 10 В; пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы U на частоте 1 кГц на нагрузке 50 Ом - ±(5,0xU+0,2 мВ).
3. Контрольный образец №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2. (Госреестр № 06612-99).
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации «Структуроскоп электромагнитно-акустический СЭМА. Руководство по эксплуатации. СЭМА.4276.14.001.РЭ».
Нормативные документы
к структуроскопам электромагнитно-акустическим СЭМА
1. ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров.
2. ТУ 4276-014-13061670-14 Технические условия. Структуроскоп электромагнитноакустический СЭМА.
