Измерители температуры грунта 8160.TF
| Номер в ГРСИ РФ: | 61993-15 |
|---|---|
| Производитель / заявитель: | Фирма "Lufft Mess- und Regeltechnik GmbH", Германия |
Измерители температуры грунта 8160.TF (далее - измерители) предназначены для измерений температуры грунта, воздуха и воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61993-15 |
| Действует | по 30.10.2025 |
| Наименование | Измерители температуры грунта |
| Модель | 8160.TF |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 87f078c7-4663-4942-e73c-4159f4c7188e |
Производитель / Заявитель
Фирма OTT HydroMet Fellbach GmbH, ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 113 (97%) |
| Неуспешных поверок (СИ непригодно) | 3 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
61993-15: Описание типа
2022-61993-15.pdf
|
Скачать | 254.5 КБ | |
|
61993-15: Методика поверки
2021-mp61993-15.pdf
|
Скачать | 667 КБ |
Описание типа
Назначение
Измерители температуры грунта 8160.TF (далее - измерители) предназначены
для измерений температуры грунта, воздуха и воды.
Описание
Принцип действия измерителей основан на свойстве платины изменять свое сопротивление с изменением температуры.
Конструктивно измерители выполнены в виде трубки из нержавеющей стали, в корпусе которой размещены чувствительный элемент, вывод кабеля. Общий вид измерителей представлен на рис. 1.
Чувствительный элемент измерителей представляет собой резистор в виде спирали из платиновой проволоки, помещенный в керамический каркас. Выводы от спирали подсоединяются к четырехпроводному кабелю, экран которого соединен с корпусом. Измерения сопротивления производятся по четырехпроводной схеме.
Измерители выпускаются в трех исполнениях:
- исполнение 8160.TF с кабелем длиной 10 м;
- исполнение 8160.TF25 с кабелем длиной 25 м;
- исполнение 8160.TF50 с кабелем длиной 50 м.
Конструкция корпуса измерителей позволяет измерять температуру грунта на различных глубинах.

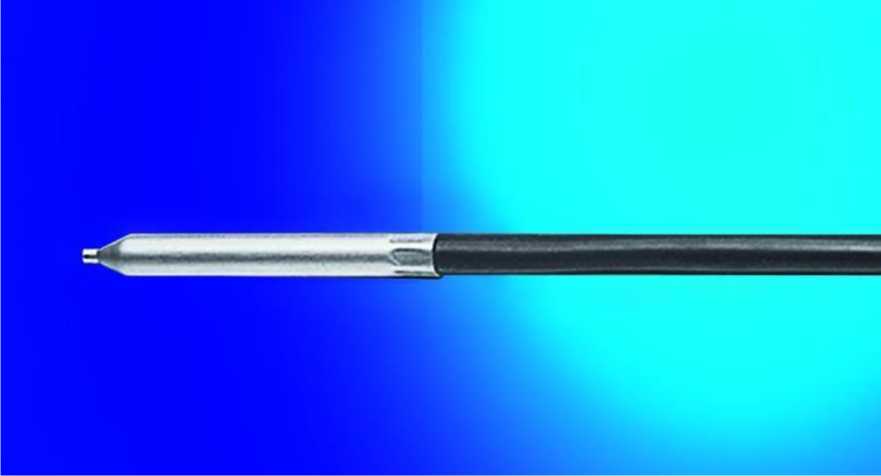

Рисунок 1. Общий вид измерителей температуры 8160.TF
Технические характеристики
Таблица 1
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерения температуры, °C |
от минус 50 до 150 |
|
Пределы допускаемой абсолютной погрешности, °C |
± 0,2 |
|
Габаритные размеры, мм длина; диаметр |
50 6 |
|
Масса, кг, не более |
0,37 |
|
Масса с кабелем, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
|
Условия эксплуатации -температура окружающего воздуха, oC; -относительная влажность воздуха, %; |
от минус 50 до 60 от 0 до 100 |
Знак утверждения типа
наносится на титульный лист формуляра типографским методом и на корпус измерителя в виде фирменной наклейки.
Комплектность
1. Измеритель температуры 8160.TF 1 шт.
2. Формуляр «Измерители температуры 8160.TF» 1 шт.
3. Методика поверки МП 2551-0140-2015 «Измерители температуры
грунта 8160.TF» 1 шт.
Сведения о методиках (методах) измерений приведены в формуляре.
Нормативные документы
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. Техническая документация изготовителя.
