Трансформаторы тока GI-36
| Номер в ГРСИ РФ: | 62101-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
Трансформаторы напряжения DFK 362 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в электросетях 330 кВ переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 62101-15 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | GI-36 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f9bb529a-453e-e1c5-578b-2294ffc90bec | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "RITZ Instrument Transformers GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
62101-15: Описание типа
2015-62101-15.pdf
|
Скачать | 71 КБ | |
|
62101-15: Методика поверки
2022-mp62101-15.pdf
|
Скачать | 68.3 КБ |
Описание типа
Назначение
Трансформаторы тока GI-36 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока, применяются в сетях до 35 кВ.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы являются однофазными, опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к контактным площадкам с помощью болтов М12 для каждой шины. Трансформаторы имеют две или три вторичные обмотки: одну измерительную и одну или две защитные. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Для крепления к выводам вторичной обмотки используются болты М5 или М6. На основании имеются отверстия для крепления трансформатора и клемма для заземления с винтом М8. Коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.

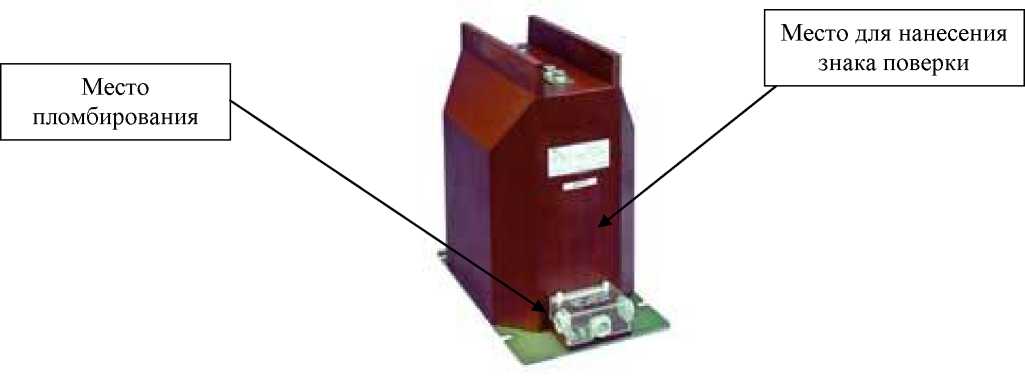

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
Технические характеристики
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный ток первичной обмотки, А |
600 |
|
Номинальный ток вторичной обмотки, А |
5 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2S; 0,5 |
|
Класс точности вторичной обмотки для защиты |
10P |
|
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cosф=0,8, В\Л |
50 |
|
Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cosф=0,8, В\Л |
50 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений и учета, не более |
10 |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
10; 12 |
|
Средняя наработка на отказ, ч, не менее |
220000 |
|
Средний срок службы, не менее, лет |
30 |
|
Номинальная частота, Гц |
50±0,5 |
|
Масса, не более, кг |
70 |
|
Габаритные размеры (диаметр*высотахширина), не более, мм |
403x440x249 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
аблица 2 - Комплектность трансформаторов
|
№ п/п |
Наименование изделия |
Количество |
|
1 |
Трансформатор тока GI-36 Зав. № 30616043 - 30616084 |
42 шт. |
|
2 |
Паспорт |
42 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
1. Трансформатор тока измерительный лабораторный ТТИ-5000.5(рег. № 27007-04):
- номинальные значения первичного тока, А: от 5 до 5000;
- класс точности: 0,05.
2. Трансформатор тока измерительный эталонный NCD (рег. №32118-12):
- номинальные значения первичного тока, кА: от 0,001 до 30;
- класс точности: 0,05.
3. Прибор сравнения КНТ-03 (рег. №24719-03):
- пределы измерения токовой погрешности, %: ± 19,99, пределы допускаемой абсолютной погрешности измерения токовой погрешности, %: ±(0,05-А+0,1);
- пределы измерения угловой погрешности, минуты: ± 199,9, пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ±(0,03^А+1).
Сведения о методах измерений
приведены в паспорте.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
