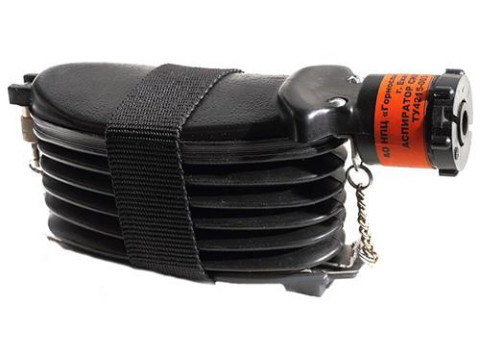

Аспираторы сильфонные АМ-5Е
| Номер в ГРСИ РФ: | 62119-15 |
|---|---|
| Категория: | Аспираторы |
| Производитель / заявитель: | ЗАО НПЦ "Горноспасательные технологии", г.Екатеринбург |
Аспираторы сильфонные АМ-5Е (далее - аспираторы) предназначены для отбора и измерения фиксированного объема пробы исследуемой газовой среды через индикаторную трубку с целью определения содержания вредных веществ в воздухе рабочей зоны и в промышленных выбросах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62119-15 |
| Действует | по 30.10.2030 |
| Наименование | Аспираторы сильфонные |
| Модель | АМ-5Е |
| Приказы |
№1424 от
11.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f76e563-e61c-5e6c-a3d2-a437d4d83962 |
Производитель / Заявитель
АО НПЦ "Горноспасательные технологии", РОССИЯ, г.Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок |
53549
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52239 (98%) |
| Неуспешных поверок (СИ непригодно) | 1310 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
62119-15: Описание типа
2021-62119-15.pdf
Файл устарел
|
Скачать | 255.4 КБ | |
|
62119-15: Методика поверки
2021-mp62119-15.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
62119-15: Описание типа
2021-62119-15-1.pdf
|
Скачать | 255.4 КБ | |
|
62119-15: Методика поверки
2021-mp62119-15-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Аспираторы сильфонные АМ-5Е (далее - аспираторы) предназначены для отбора и измерения фиксированного объема пробы исследуемой газовой среды через индикаторную трубку с целью определения содержания вредных веществ в воздухе рабочей зоны и в промышленных выбросах.
Описание
Принцип действия аспираторов сильфонных АМ-5Е основан на всасывании воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выбросе воздуха из сильфона через клапан при раскрытии пружины.
Конструктивно аспиратор сильфонный АМ-5Е представляет собой сильфонный насос ручного действия. Резиновый сильфон с пружинами обеспечивает ход аспиратора, который ограничивается двумя цепочками. Одна из цепочек присоединяется к винту и втулке, с помощью которых производится настройка аспиратора на требуемый объем всасываемой газовой смеси за один рабочий ход. Другая цепочка соединена с рычагом, конец которого при натяжении цепочки приподнимет клапан и прекращает просасывание анализируемого воздуха через индикаторную трубку.
Аспиратор имеет гнездо для подключения индикаторной трубки и подвеску с отверстиями, которая служит для отламывания запаянных концов индикаторной трубки при ее вскрытии перед проведением измерений содержания вредных веществ в газовых смесях.
По устойчивости к климатическим воздействиям аспираторы соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Аспираторы соответствуют обыкновенному исполнению и группе В4 по ГОСТ Р 52931-2008.
Заводской номер аспираторов наносится на корпус аспираторов в виде цифрового обозначения способом клеймения.
Знак поверки при периодической поверке наносится на свидетельство о поверке, знак поверки при первичной поверке наносится на свидетельство о поверке и в руководство по эксплуатации.

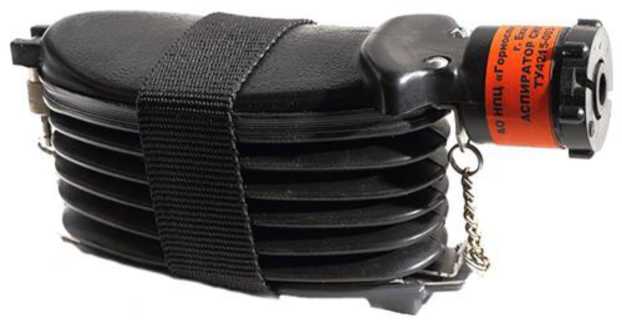

Общий вид аспиратора сильфонного АМ-5Е представлен на рисунке 1.
Рисунок 1 - Общий вид аспираторов
Пломбирование аспираторов не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объема пробы прокачиваемого воздуха за один рабочий ход, см3 |
от 95 до 105 |
|
Пределы допускаемой приведенной погрешности, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерения |
1 |
|
Герметичность, см3, не более |
2,5 |
|
Время раскрытия, с, не более |
2,5 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
160 58 95 |
|
Масса (с чехлом или кольцом), кг, не более |
0,38 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -10 до +50 98 от 84 до 107 |
|
Средняя наработка на отказ, ч |
6500 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится на корпус аспиратора способом наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность аспираторов
|
Наименование |
Обозначение |
Количество |
|
Аспиратор сильфонный АМ-5Е |
АМ-5Е.00.000 |
1 шт. |
|
Кольцо |
АМ-5Е.04.000 |
1 шт. |
|
Запасные части: - трубка - фильтр |
АМ-5Е.00.006 АМ-5Е.00.010 |
1 шт. 2 шт. |
|
Седло с клапаном в сборе: - седло - клапан |
АМ-5Е.00.013 АМ-5Е.00.018 |
2 шт. 2 шт. |
|
Инструмент: - ключ |
АМ-5Е.00.014 |
1 шт. |
|
Руководство по эксплуатации с разделом 2.4 «Методика поверки» |
АМ-5Е.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в 2.3 Руководства по эксплуатации АМ-5Е.00.000 РЭ «Аспираторы сильфонные АМ-5Е».
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-003-72886819-2015 Аспиратор сильфонный АМ-5Е. Технические условия
