Тепловизоры инфракрасные Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2
| Номер в ГРСИ РФ: | 62132-15 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Тепловизоры инфракрасные Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62132-15 |
| Действует | по 25.08.2030 |
| Наименование | Тепловизоры инфракрасные |
| Модель | Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c3689eed-f06b-39fe-994b-6a3f23ca58bf |
Производитель / Заявитель
Фирма "Testo SE & Co. KGaA", Германия Фирма "Testo AG", Германия (срок свидетельства: 30.10.2020 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2278
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2227 (98%) |
| Неуспешных поверок (СИ непригодно) | 51 (2 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
62132-15: Описание типа
2020-62132-15.pdf
|
Скачать | 124.1 КБ | |
|
62132-15: Методика поверки
2017-mp62132-15.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению.
Описание
Принцип действия основан на фиксации инфракрасного (теплового) электромагнитного излучения объекта, фокусировке излучения с помощью оптической системы на приёмнике, представляющего собой неохлаждаемую микроболометрическую матрицу, регистрации и математической обработки полученного сигнала посредством электронного блока измерения и отображения распределения температуры на экране ЖК-дисплея
Интенсивность и спектр инфракрасного (теплового) электромагнитного излучения, зависят от свойств тела и его температуры. Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора.

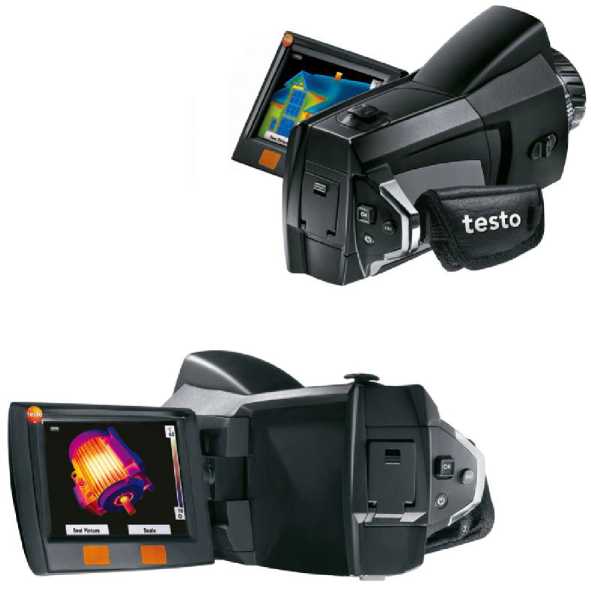

Рисунок 1 - Внешний вид
В тепловизорах инфракрасных Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 предусмотрена возможность установки значения излучательной способности объекта. Тепловизоры отличаются друг от друга диапазонами измерений и типом детектора
Корпус состоит из двух частей соединенных пластиковыми защелками, конструктивно скрытыми от несанкционированного внешнего воздействия, по этому пломбирование корпуса не предусмотрено.
Программное обеспечение
Сведения о программном обеспечении (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Testo 885-1 |
Testo 885-2 |
Testo 890-1 |
Testo 890-2 | |
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
t885-1 |
t885-2 |
t890-1 |
t890-2 |
|
Номер версии (идентификационный номер) ПО |
Не ниже V1.60 | |||
|
Цифровой идентификатор ПО |
- | |||
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Testo 885-1 |
Testo 885-2 |
Testo 890-1 |
Testo 890-2 | |
|
Диапазоны измерений температуры, ОС |
от -30 до +350; от -30 до +650 |
от -30 до +350; от -30 до +650 (до 1200)* |
от -30 до +350; от -30 до +650 |
от -30 до +350; от -30 до +650 (до 1200)* |
|
Пределы допускаемой погрешности - абсолютной, ос - относительной,% |
±2 (от -30 до +100 ос включ.) ±2 (св. 100 ОС) | |||
|
Спектральный диапазон, мкм |
от 8 до 14 | |||
|
Угол поля зрения, ...° |
30x23 11x9 (телеобъектив)* 5x3,7 (супертелеобъектив)* |
42x32 15x11 (телеобъектив)* 6,6x5 (супертелеобъектив)* | ||
|
Температурная чувствительность при 30 ос, не более, ос |
0,03 |
0,03 |
0,04 |
0,04 |
|
Тип детектора (пикселей) |
FPA 320x240 |
FPA 6> |
10x480 | |
|
Примечание - * - по заказу | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Электропитание, В |
5 | |
|
Габаритные размеры (H,xWxB), мм |
253x126x132 | |
|
Масса с аккумулятором, кг |
1,60 |
1,63 |
|
Подключение к ПК |
USB 2.0 | |
|
Запись изображения |
Карта SD | |
|
Наименование характеристики |
Значение |
|
Температура эксплуатации, °С |
от -15 до +50 |
|
Температура хранения, °С |
от -30 до +60 |
|
Относительная влажность, % |
от 20 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус тепловизоров инфракрасных Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 с помощью наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2 |
1 шт. |
|
Телеобъектив (супертелеобектив) |
По заказу | |
|
Руководство по эксплуатации |
1 зкз. | |
|
Методика поверки |
МП РТ 2242-2015 с Изменением №1 |
1 экз. |
|
Аккумулятор Li-ion |
1 шт. | |
|
Блок питания |
1 шт. | |
|
Кабель для подключения к компьютеру |
1 шт. | |
|
Кейс |
1 шт. |
Поверка
осуществляется по документу МП РТ 2242-2015 с Изменением №1 «ГСИ. Тепловизоры инфракрасные Testo 885-1, Testo 885-2, Testo 890-1, Testo 890-2. Методика поверки», утверждённому ФБУ «Ростест-Москва» 16.01.2017 г.
Основные средства поверки:
- излучатель - протяжённое чёрное тело ПЧТ 540/40/100 регистрационный номер в Федеральном информационном фонде 26476-10;
- источники излучения в виде модели черного тела в диапазоне от минус 30 до плюс 1200 °С, 2 разряд по ГОСТ 8.558-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация изготовителя
