Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230
| Номер в ГРСИ РФ: | 62142-15 |
|---|---|
| Производитель / заявитель: | Компания "Micron Optics Inc.", США |
Измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 предназначены для долговременных непрерывных измерений динамических и статических деформаций гражданских зданий и сооружений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62142-15 |
| Действует | по 30.10.2021 |
| Наименование | Измерители деформаций волоконно-оптические на основе первичных преобразователей и вторичных преобразователей |
| Модель | os-3100, os-3150, os-3155, os-3200, os-3600 и sm125, sm130, sm041, sm225, sm230 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6c0ac592-8ec3-2ead-6a75-9cbeb6c476ad |
Производитель / Заявитель
Фирма "Micron Optics Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
62142-15: Описание типа
2016-62142-15.pdf
|
Скачать | 183.4 КБ | |
|
62142-15: Методика поверки
2022-mp62142-15.pdf
|
Скачать | 718.7 КБ |
Описание типа
Назначение
Измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 предназначены для долговременных непрерывных измерений динамических и статических деформаций гражданских зданий и сооружений.
Описание
Принцип действия измерителей деформаций волоконно-оптических на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 основан на измерениях датчиками внешних модулей (первичных преобразователей) изменений величины деформации в контролируемом объекте. Основными измерительными элементами внешних модулей приборов являются оптоволоконные системы на дифракционных решетках Брэгга. Решетка Брэгга содержит большое количество точек отражения, расположенных внутри волокна с определенным интервалом. При прохождении лазерного излучения через волокно часть его на определенной длине волны отражается от решетки. Этот пик отраженного излучения регистрируется измерительной аппаратурой. В результате деформации изменяется интервал между узлами решетки Брэгга, а также коэффициент преломления волокна. Соответственно, изменяется длина волны излучения, отраженного от решетки. По изменению длины волны можно определить величину деформации.
Для температурной компенсации показаний измерителей деформации моделей os-3100, os-3150, os-3155, os-3200, os-3600 используются первичные преобразователи моделей os-4100; os-4300.
Вторичный преобразователь (регистратор данных) возбуждает первичный преобразователь (посылает световой сигнал) и получает измененный отраженный сигнал после прохождения решетки. Встроенный во вторичный прибор анализатор спектра преобразует данные изменения в цифровой сигнал, который в дальнейшем может быть пересчитан в физическую величину.
Конструктивно измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 состоят из внешних модулей (датчиков на дифракционных решетках Брэгга) и модулей вторичных приборов (оптических генераторов и приемников) и соединяющих их кабелей.
Разнообразное конструктивное исполнение первичных преобразователей позволяет устанавливать их на контролируемые объекты путем приваривания, приклеивания, крепления на анкера.
Общий вид измерителей деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230 представлен на рисунке 1.
а
б
а
в
г
б
е
в
ж
г

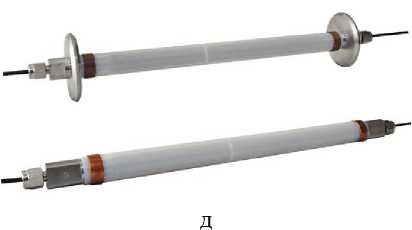

Первичные преобразователи моделей: а) os-3100 б) os-3150 в) os-3155 r)os-3200 д) os-3600 е) os-4100 ж) os-4300
д

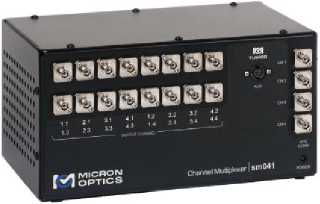

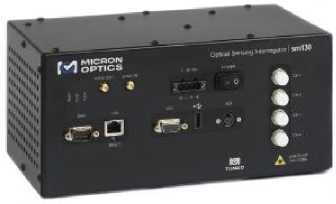

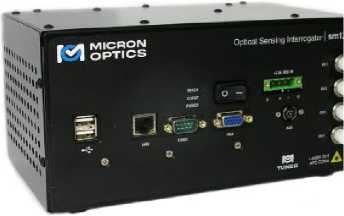

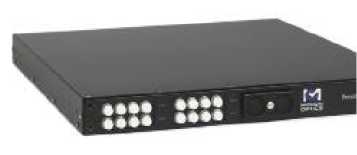

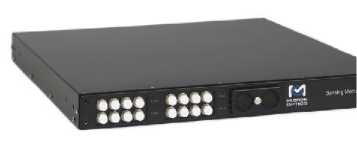

Вторичные преобразователи моделей: а) sm125 б) sm130 в) sm041 г) sm225 д) sm230
Рисунок 1 - Общий вид измерителей деформаций волоконно-оптических
Программное обеспечение
Вторичные преобразователи моделей sm125, sm130, sm041, sm225, sm230 имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационное наименование ПО |
ENLIGHT |
|
Номер версии (идентификационный номер ПО), не ниже |
1.5.61 |
|
Цифровой идентификатор ПО |
8CAB97E30992CBC74CACBEB3C 6FE4E7C |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики/модификация | ||||
|
os-3100 |
os-3150 |
os-3155 |
os-3200 |
os-3600 | |
|
Номинальное значение и предельное отклонение рабочей длины волны первичных преобразователей при нормальных условиях, нм |
Номинальные значения в диапазоне от 1520 до 1585 нм с шагом 1 нм; Предельное отклонение рабочей длины волны в партии не более ±0,1 нм | ||||
|
Относительное отклонение рабочей длины волны в партии от номинального значения и отношение разности предельных значений рабочей длины волны в группе к номинальному значению рабочей длины волны, % |
±0,1 | ||||
|
Диапазон измерений деформаций, -1 млн |
±2500 |
±2500 |
±2500 |
±5000 |
±2500 |
|
*Чувствительность |
1,4±0,2 |
1,4±0,2 |
1,2±0,2 |
1,2±0,2 |
1,2±0,2 |
|
Нелинейность функции преобразования первичных преобразователей при нормальных условиях, не более, % |
1 | ||||
|
Диапазон рабочих температур, °С |
от -50 до +80 | ||||
|
Наработка до усталостного разрушения датчиков первичных преобразователей, циклов, при ±2000 млн-1 значениях воздействующей деформации |
100-106 |
максимальный дрейф после 40 циклов при плюс 45°С, не более 50 цг |
1-108 | ||
|
Вероятность безотказной работы, ч |
2000 | ||||
|
Г абаритные размеры, первичных преобразователей, не более, мм |
36,5x7,94x0,79 |
136x25,4x5,4 |
136x25,4x5,4 |
25,24x5,51x1,27 |
(30,3/104)x5,08 (диаметр фланца) |
|
Наименование характеристики |
Значение характеристики/модификация | ||||
|
os-3100 |
os-3150 |
os-3155 |
os-3200 |
os-3600 | |
|
Масса первичных преобразователей, не более, г |
2,6 |
15 |
17 |
1 |
416/740 |
|
Материал подложки |
os3110 - точечное приваривание, os3120 -приклеивание эпоксидной смолой |
точечное приваривание |
точечное приваривание |
приклеивание эпоксидной смолой |
закладка в бетон (os3600), крепление на бетон (os3610) |
|
Метод крепления |
os3110 - точечное приваривание, os3120 -приклеивание эпоксидной смолой |
точечное приваривание |
точечное приваривание |
приклеивание эпоксидной смолой |
закладка в бетон (os3600), крепление на бетон (os3610) |
|
* - относительная величина ((пм/мкм)/м) | |||||
Знак утверждения типа
наносится на корпус прибора фотохимическим способом и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Первичный преобразователь, модификация в соответствии с заказом |
- штук (количество в соответствии с заказом) |
|
Вторичный преобразователь, модификация в соответствии с заказом |
- 1 штука |
|
Оптоволоконные кабели |
- 1 комплект |
|
Руководство по эксплуатации |
- 1 экземпляр (на партию) |
|
Методика поверки МП АПМ 42-15 |
- 1 экземпляр (на партию) |
Поверка
осуществляется по документу МП АПМ 42-15 «Измерители деформаций волоконно-оптические на основе первичных преобразователей моделей os-3100, os-3150, os-3155, os-3200, os-3600 и вторичных преобразователей моделей sm125, sm130, sm041, sm225, sm230. Методика поверки», утверждённому ООО «Автопрогресс-М» 03 августа 2015 г.
Основные средства поверки:
установка калибровочная с балками постоянного сечения, нагружаемыми по схеме чистого изгиба с характеристиками:
- пределы неравномерности поля деформации рабочей зоны ±0,5%;
- пределы погрешности измерения (воспроизведения) деформации:
± 2 млн-1 - в диапазоне от минус 1000 до плюс 1000 млн-1;
± 0,5 % от измеряемой деформации в диапазонах от минус 1000до минус 5000 млн-1 и от плюс 1000 до плюс 5000 млн-1;
- набор гирь ГОСТ OIML 111-1 2009, (1 кг - 5 штук, 2 кг -5 штук, 10 кг - 5 штук) M1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для СИ деформации Техническая документация «Micron Optics, Inc.», США.
