Комплексы измерительные спектральной обработки данных КИСОД
| Номер в ГРСИ РФ: | 62163-15 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "Ракурс", г.С.-Петербург |
Комплексы измерительные спектральной обработки данных КИСОД (далее - КИСОД) предназначены для спектрального разложения входных периодических сигналов произвольной формы и измерений амплитуд гармоник и их углов сдвига фазы относительно базовой частоты разложения, измерений частоты следования периодических импульсов положительной полярности (базовой частоты разложения), а также для преобразования амплитуд гармоник разложения в значения виброускорения, виброскорости и виброперемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62163-15 |
| Действует | по 03.11.2030 |
| Наименование | Комплексы измерительные спектральной обработки данных |
| Модель | КИСОД |
| Приказы |
№1735 от
22.08.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1f4011c-f0e2-a2de-fafc-b706089089f6 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 179 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
62163-15: Описание типа
2017-62163-15.pdf
Файл устарел
|
Скачать | 128.9 КБ | |
|
62163-15: Методика поверки
2017-mp62163-15.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
62163-15: Описание типа
2025-62163-15.pdf
Файл устарел
|
Скачать | 319.2 КБ | |
|
62163-15: Описание типа
2025-62163-15-1.pdf
|
Скачать | 319.2 КБ | |
|
62163-15: Методика поверки
2017-mp62163-15-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Комплексы измерительные спектральной обработки данных КИСОД (далее - КИСОД) предназначены для спектрального разложения входных периодических сигналов произвольной формы и измерений амплитуд гармоник и их углов сдвига фазы относительно базовой частоты разложения, измерений частоты следования периодических импульсов положительной полярности (базовой частоты разложения), а также для преобразования амплитуд гармоник разложения в значения виброускорения, виброскорости и виброперемещения.
Описание
Принцип действия измерительных каналов (далее - ИК) КИСОД, выполняющих спектральное разложение входных периодических сигналов произвольной формы в ряд по гармоникам, основан на быстром преобразовании Фурье, дающем амплитудный и фазовый спектры входных сигналов. Преобразование гармоник спектра в значения виброускорения, виброскорости и виброперемещения выполняется программным путем на основе известных соотношений между выходным напряжением переменного тока вибродатчиков и значениями виброускорения, виброскорости и виброперемещения; при этом в оперативную память программы записывается коэффициент преобразования вибродатчика. Измерение частоты следования периодических импульсов положительной полярности выполняется на основе измерения временного интервала между одноименными фронтами соседних импульсов. По запросу результаты измерений и преобразования всех ИК передаются через интерфейсы связи RS422, RS485 на вычислительное устройство верхнего уровня (ВУВУ), обеспечивающего визуализацию результатов.
КИСОД является компонуемым средством измерений, состоящим из двух типов независимых каналов - ИК типа AS и ИК типа SA. Количество и типы ИК в поставляемом КИСОД зависит от заказа. Конструктивно КИСОД выполнен в виде отдельных модулей (модули ИК AS и модули ИК SA), предназначенных для крепления на монтажном рельсе. При сборке на объекте эксплуатации КИСОД должен размещаться в металлическом шкафу. Подключение кабелей к КИСОД производится внутри шкафа с помощью промежуточных клемм или непосредственно на модули КИСОД.

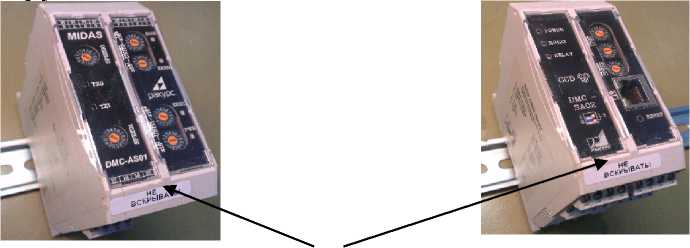

Внешний вид компонентов КИСОД показан на рисунке 1.

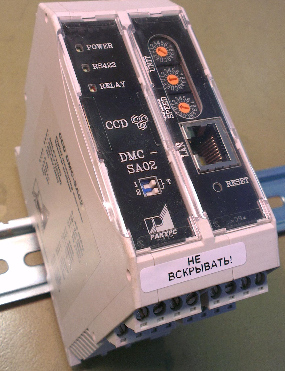

наклейка- Модуль
пломба ИК типа SA
Рисунок 1 - Компоненты КИСОД
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) КИСОД приведены в таблицах 1, 2.
аблица 1 - Встроенное ПО ИК типа AS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DMC-AS01 17-07-2014.bin |
|
Номер версии (идентификационный номер) ПО |
Не ниже 07/17/14 13:56:14 |
|
Цифровой идентификатор ПО |
- |
аблица 2 - Встроенное ПО ИК типа SA
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DMC-SA02 25-12-13.bin |
|
Номер версии (идентификационный номер) ПО |
Не ниже 12/25/13 15:21:23 |
|
Цифровой идентификатор ПО |
- |
Идентификационные данные сервисного ПО Midas Tools (ИК типа AS) и ПО Midas (для ИК типа SA) приведены в таблицах 3 и 4 соответственно.
|
Таблица 3 | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Midas Tools |
mtools.exe |
|
Номер версии (идентификационный номер) ПО |
Не ниже 0.43 |
|
Цифровой идентификатор ПО по алгоритму MD5 |
8284C50471451B18BC2BC63D39CD685C |
|
Таблица 4 | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Midas |
midas.exe |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.15 |
|
Цифровой идентификатор ПО по алгоритму MD5 |
6FE85CBB4DC9BBB740031BFBFBBE7F9 3 |
Защита встроенного ПО и результатов преобразования (измерений) осуществляется за счёт обеспечения невозможности подключения к разъёмам микроэвм, расположенным внутри модулей ИК типа AS и типа SA, без их вскрытия. В протоколе связи между ИК типа AS, ИК типа SA и ВУВУ изменение встроенного ПО модулей ИК не предусмотрено. Механическая защита встроенного ПО и результатов преобразования (измерений) осуществляется с помощью специальных наклеек-пломб с надписью «Не вскрывать!», устанавливаемых на корпусах модулей.
Встроенное ПО не влияет на метрологические характеристики КИСОД (метрологические характеристики КИСОД нормированы с учетом встроенного ПО).
Сервисное ПО Midas Tools, поставляемое вместе с КИСОД, обеспечивает визуализацию результатов преобразования (измерений) на мониторе компьютера, используемого как ВУВУ.
Уровень защиты по Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 5 - Метрологические характеристики ИК типа AS
|
Наименование характеристики |
Значение |
|
Измерение базовой частоты разложения (импульсы положительной полярности): - диапазоны измерений базовой частоты разложения, Гц - пределы допускаемой относительной погрешности измерений базовой частоты разложения, % в диапазоне от 2 Гц до 55 Гц в диапазоне свыше 55 Гц до 200 Гц |
от 2 до 55 Св. 55 до 200 ±0,15 ±1,0 |
|
Спектральное разложение входного периодического сигнала произвольной формы (на частотах, кратных базовой частоте разложения): - количество гармоник разложения - диапазон базовой частоты разложения (первой гармоники), Гц |
50 от 2 до 200 |
|
Измерение амплитуд гармоник разложения: - диапазон измерений амплитуд гармоник разложения, В - пределы допускаемой абсолютной погрешности измерений амплитуд гармоник разложения*, мВ в диапазоне базовой частоты разложения от 2 Гц до 55 Гц в диапазоне базовой частоты разложения свыше 55 Гц до 200 Гц (* амплитуды гармоник с частотой свыше 1000 Гц не измеряются) |
от 0 до 2,25 ±20 ±100 |
|
Измерение углов сдвига фазы гармоник разложения: - диапазон измерений углов сдвига фазы между гармониками и сигналом базовой частоты разложения, (°) - пределы допускаемой абсолютной погрешности измерений углов сдвига фазы**, (°) (** углы сдвига фаз измеряются только у первой гармоники при базовой частоте разложения не более 55 Гц) |
от 0 до 360 ±15 |
|
Преобразование амплитуд гармоник разложения в значения амплитуды виброускорения, СКЗ виброскорости и размаха виброперемещения: - пределы допускаемой относительной погрешности преобразования***, % в диапазоне базовой частоты разложения от 2 Гц до 55 Гц в диапазоне базовой частоты разложения свыше 55 Гц до 200 Гц (*** с учётом погрешности измерений амплитуд гармоник) |
±1 ±10 |
Таблица 6 - Метрологические характеристики ИК типа SA
|
Наименование характеристики |
Значение |
|
Измерение базовой частоты разложения (импульсы положительной полярности): - диапазон измерения базовой частоты разложения, Гц - пределы допускаемой основной относительной погрешности измерений базовой частоты разложения ,% |
от 45 до 55 ±0,1 |
|
Спектральное разложение входного периодического сигнала произвольной формы (на частотах, кратных базовой частоте разложения): - количество гармоник разложения - диапазон базовой частоты разложения (первой гармоники), Гц - диапазон измерения амплитуд гармоник разложения****, В (**** амплитуды гармоник с частотой свыше 12500 Гц не измеряются) - пределы допускаемой основной абсолютной погрешности измерений амплитуд гармоник разложения, В |
255 от 45 до 55 от 1 до 10 ±0,2 |
|
Коэффициент температурного дрейфа ИК типа SA в рабочем диапазоне температур при измерении базовой частоты разложения, %/°С при измерении амплитуд гармоник разложения, В/°С |
0,03 0,03 |
|
Нормальные условия измерений - диапазон температуры окружающего воздуха,°С - относительная влажность воздуха, % - диапазон атмосферного давления, кПа |
от 15 до 25 до 80 от 84 до106 |
аблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока с частотой 50 Гц, В |
24; 220 220 |
|
Потребляемая мощность |
зависит от варианта исполнения (определяется заказом) |
|
Условия эксплуатации - диапазон температуры окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +50 от 10 до 80 от 84 до 106,7 |
|
Габаритные размеры модулей ИК типа AS, SA (ШхГхВ), мм, не более |
46х115х109 |
|
Масса, г, не более модуля ИК типа AS модуля ИК типа SA |
250 300 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 50000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации комплексов типографским способом и на модули ИК типа AS и ИК типа SA в виде наклеек.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный спектральной обработки данных КИСОД (номенклатура и количество каналов определяется заказом) |
- |
1 |
|
Руководство по эксплуатации на электронном носителе |
РАКУРС.КБ2.02.50.00РЭ |
1 |
|
Сервисные ПО на электронном носителе |
Midas Tools; Midas |
1 |
|
Методика поверки на электронном носителе |
- |
1 |
|
Формуляр |
РАКУРС.КБ2.02.00.50ФО |
1 |
|
Кабель поверочный интерфейсный |
РАКУРС.КБ2.01.40.00 |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц;
МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1-102 ...2407Гц;
Технические условия ТУ 4252-017-83746501-2015.
Смотрите также
