Счетчики УВП-281
| Номер в ГРСИ РФ: | 62187-15 |
|---|---|
| Производитель / заявитель: | ООО "СКБ "Промавтоматика", г.Москва |
Счетчики УВП-281 (далее - счетчики) предназначены для измерения количества тепловой энергии воды и пара в открытых и закрытых системах теплоснабжения, количества воды, пара и газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62187-15 |
| Действует | по 03.11.2030 |
| Наименование | Счетчики |
| Модель | УВП-281 |
| Модификации |
УВП-281В1 УВП-281В2 УВП-281П УВП- 281Г |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 52dc61cf-53ab-7f74-235a-7579a8088f0b |
Производитель / Заявитель
Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 432 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
62187-15: Описание типа
2024-62187-15.pdf
|
Скачать | 468.2 КБ | |
|
62187-15: Методика поверки
2021-mp62187-15.pdf
|
Скачать | 211.1 КБ |
Описание типа
Назначение
Счетчики УВП-281 (далее - счетчики) предназначены для измерения количества тепловой энергии воды и пара в открытых и закрытых системах теплоснабжения, количества воды, пара и газов.
Описание
Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и количества тепловой энергии.
Счетчики выпускаются в исполнениях УВП-281В1, УВП-281В2, УВП-281П, УВП-281Г, отличающихся измеряемой средой (вода, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.
В состав счетчика могут входить следующие средства измерений, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:
- вычислитель УВП-280 (Регистрационный № 53503-13) модификации УВП-280А.01 или УВП-280Б.01;
- первичные преобразователи (далее - ПП) температуры, абсолютного/избыточного давления, разности давления, расхода (количества).
В качестве ПП могут применяться средства измерений со следующими выходными сигналами:
- ПП расхода (количества) с частотным или число-импульсным выходным сигналом с частотой следования импульсов до 10 кГц, с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus;
- ПП температуры с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании контроллера KP-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus или термопреобразователи сопротивления класса АА, А или В по ГОСТ 6651-2009;
- ПП давления, разности давлений с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART.M2 или KP-HART-MUX8.M3), с цифровыми интерфейсами по протоколу Modbus.
В качестве ПП расхода могут использоваться объемные и массовые ПП, стандартные сужающие устройства по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.4-2005 и МИ 3152-2008, диафрагмы серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013, осредня-ющие напорные трубки ANNUBAR по МИ 2667-2011 и ITABAR по МВИ ФР.1.29.2004.01005.
В составе счетчиков могут также использоваться барьеры искрозащиты, не вносящие погрешности в измерительный канал, или зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений.
Счетчик обеспечивает измерения:
- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
- объема газов при стандартных условиях по ГОСТ 2939-63;
- текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
- текущего значения температуры измеряемой среды в трубопроводах;
- текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
- текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
- суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
- суммарного с нарастающим итогом значения потребленного/отпущенного количества тепловой энергии;
- времени работы при поданном напряжении питания;
- времени работы без превышения измеряемыми параметрами допустимых пределов;
- времени работы с превышением измеряемыми параметрами допустимых пределов;
- времени работы с остановкой измерений.
В энергонезависимом архиве счетчика для каждого измерительного канала тепловой энергии накапливается:
- масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
- потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
- средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
- средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
- условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
- интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
- интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
- интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
- интервалы времени, в которых электропитание счетчика было отключено;
- интервалы времени работы с остановкой измерений.
Счетчик обеспечивает измерение количества измеряемой среды в трубопроводах (до 14-ти трубопроводов), в тепловых системах (до 4-х систем).
Счетчик также обеспечивает хранение в энергонезависимой памяти измеренных и вычисленных параметров, а также архива нештатных ситуаций. Глубина архива счетчика для каждого трубопровода составляет:
- месячного архива - не менее 3 лет;
- суточного архива - не менее 6 месяцев;
- часового архива - не менее 60 суток;
- архива нештатных ситуаций - не менее 256 событий.
При отключении электропитания счетчик обеспечивает хранение накопленной информации и работу часов реального времени в течение не менее 1 года.
Фотографии общего вида счетчиков приведены на рисунках 1-3.

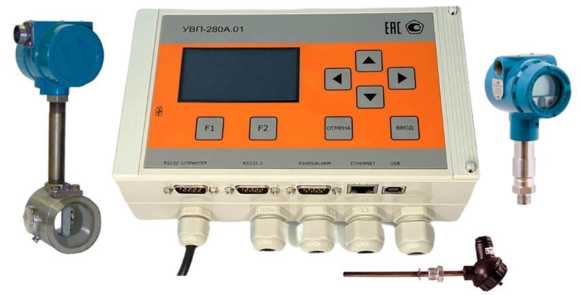

Рисунок 1. Общий вид счетчика исполнений УВП-281В1, УВП-281В2 (с вычислителем УВП-280А.01)
Рисунок 2. Общий вид счетчика исполнения УВП-281П (с вычислителем УВП-280А.01)

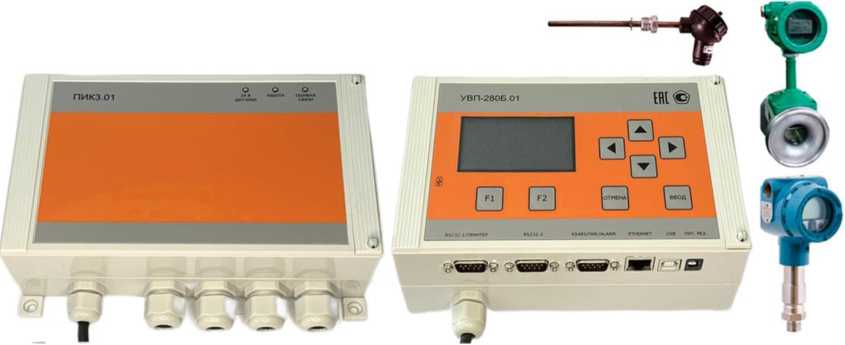

Рисунок 3. Общий вид счетчика исполнений УВП-281Г (с вычислителем УВП-280Б.01)
Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа вычислителя и первичных преобразователей в составе счетчиков.
Заводской номер счетчика в цифровом формате наносится на наклейку, размещаемую на боковой стороне корпуса вычислителя УВП-280, и указывается в паспорте счетчика. Нанесение знака поверки на средство измерений не предусмотрено.
Внешний вид таблички с заводским номером счетчика изображен на рисунке 4.

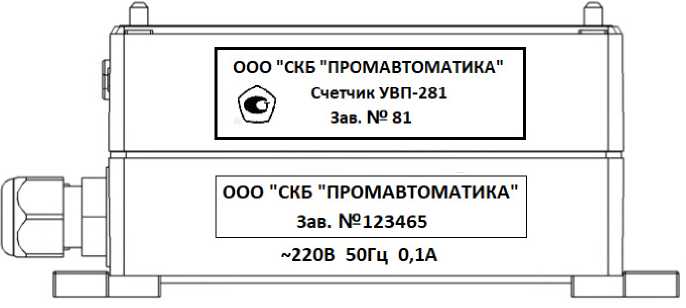

Рисунок 4. Внешний вид таблички с заводским номером счетчика
Программное обеспечение
В вычислителе в составе счетчиков применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.
Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений в настройках счетчика в архивах, формирования выходных сигналов, настройки и проведения диагностики счетчиков, выбора параметров, сохраняемых в архивах.
Набор функциональных возможностей счетчика определяется версией программного обеспечения вычислителя УВП-280.
Счетчики имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
В счетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели вычислителя и многоуровневой системы паролей.
Таблица 1 - Идентификационные данные программного обеспечения счетчиков
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ПО счетчиков УВП-281 (вычислителей УВП-280) |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.11 |
|
Цифровой идентификатор ПО |
1) |
|
Другие идентификационные данные, если имеются |
- |
|
Примечание - 1) Цифровые идентификаторы ПО, в зависимости от его версии, приведены в описании типа вычислителя УВП-280. | |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство счетчика (вычислителя) не проводится.
Защита ПО счетчиков (вычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО счетчика (вычислителя) и измеренных (вычисленных) данных.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Параметр |
Значение |
|
Измеряемая среда в зависимости от исполнения счетчика: - УВП-281В1, УВП-281В2 - УВП-281П - УВП-281Г |
вода перегретый пар газы |
|
Диапазон измерений расхода, м3/ч - воды - пара - газов |
от 10-3 до 105 от 1 до 106 от 10-2 до 106 |
|
Диапазон измерений абсолютного/избыточного давления, МПа - воды - пара - газов |
от 0,1 до 5 от 0,1 до 20 от 0 до 30 |
|
Диапазон измерений температуры, °С: - воды - пара - газов |
от 0 до 200 от 100 до 600 от -73 до 226 |
|
Диапазон измерений разности температур воды в подающем и обратном трубопроводах, °С |
от 3 до 180 |
|
Диапазон измерений разности давлений, кПа |
от 0,01 до 630 |
|
Параметр |
Значение |
|
Диапазон измерений тепловой мощности, Мкал/ч: - воды - пара |
от 10-3 до 2-107 от 3а0-1 до 5-106 |
|
Отношение верхнего предела диапазона измерений расхода воды Gmax к нижнему пределу диапазона измерений расхода воды Gmin первичных преобразователей объемного расхода Gmax/Gmin в исполнениях УВП-281В1 и УВП-281В2, не менее |
50 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, % - воды - пара - газов |
±0,5; ±1; ±2 ±0,25; ±0,5; ±1 ±0,1; ±0,15; ±0,25; ±0,4; ±0,6; ±0,75; ±0,85 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры воды/пара t, ° С |
±(0,6+0,004-111) |
|
Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, % |
±0,2; ±0,25; ±0,3; ±0,5; ±0,6; ±0,75 |
|
Пределы допускаемой относительной погрешности при измерении объема воды при расходе G, %: - УВП-281В1 - УВП-281В2 |
±(1+0,01-Gmax/G), но не более ±3,5 % ±(2+0,02-Gmax/G), но не более ±5 % |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от разности температур At, %: - УВП-281В1 - УВП-281В2 |
±(2 + 4-Atmin/At + 0,01-Gmax/G) ±(3 + 4-Atmin/At + 0,02-Gmax/G) |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %: - в диапазоне расходов пара от 10 до 30 % - в диапазоне расходов пара от 30 до 100 % |
±5 ±4 |
|
Пределы допускаемой относительной погрешности при измерении массы пара в диапазоне расхода от 10 до 100 %, % |
±3 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, % |
±0,5; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при стандартных условиях, % |
±0,75; ±1,0; ±1,25; ±1,5; ±1,75; ±2,0; ±2,5; ±3,0; ±3,5 |
|
Параметр |
Значение |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
±0,01 |
|
Примечания: 1. При применении стандартных сужающих устройств погрешность измерений расхода и количества измеряемой среды рассчитывается по ГОСТ 8.586.5-2005 и МИ 3152-2008; при применении осредняющих напорных трубок ANNUBAR - по МИ 2667-2011; при применении осредня-ющих напорных трубок ITABAR - по МВИ ФР.1.29.2004.01005; при применении счетчиков газа - по ГОСТ Р 8.740-2023, ГОСТ 8.611-2013, ГОСТ Р 8.995-2023, ГОСТ Р 8.1028-2023. 2. Пределы допускаемой относительной погрешности при измерении тепловой энергии горячей воды в открытой системе теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке. | |
Таблица 3 - Основные технические характеристики
|
Параметр |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха вычислителя, °С - верхнее значение относительной влажности окружающего воздуха вычислителя при +35 °С и более низких температурах без конденсации влаги, % Температура и верхнее значение относительной влажности окружающего воздуха для ПП и барьеров искрозащиты |
от -20 до +50 95 приведены в технической документации на эти приборы |
|
Напряжение питания, потребляемая мощность, масса, габаритные размеры |
приведены в документации на составные части счетчика |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационных документов и на корпус вычислителя УВП-280 в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Счетчик УВП-281 в составе: - вычислитель УВП-280А.01 (УВП-280Б.01) - ПП расхода - ПП температуры - ПП абсолютного и избыточного давления - ПП разности давления - барьер искрозащиты |
1 1 от 1 до 24 до 24 до 24 до 24 до 24 | |
|
Счетчики УВП-281. Методика поверки |
по заказу | |
|
Счетчики УВП-281. Руководство по эксплуатации |
КГПШ 407376.001 РЭ |
1 |
|
Счетчики УВП-281. Паспорт |
КГПШ 407376.001 ПС |
1 |
Сведения о методах измерений
Методики измерений приведены в разделе 2.4 руководства по эксплуатации КГПШ 407376.001 РЭ.
Нормативные документы
КГПШ 407376.001 ТУ «Счетчики УВП-281. Технические условия».
