Датчики пульсаций давления пьезоэлектрические ЛХ-604

Назначение

Датчики пульсаций давления пьезоэлектрические ЛХ-604 (далее - датчики) предназначены для измерения пульсаций давления жидких и газообразных сред.

Описание

Датчик состоит из корпуса, токосъемников, пьезоэлемента, мембраны, прокладок, кабельной перемычки и деталей заделки кабельной перемычки.

Работа датчика основана на принципе возникновения знакопеременных зарядов на поверхности пьезоэлемента под действием пульсации давления.

Измеряемая пульсация давления воспринимаемается мембраной и передается на пьезоэлемент. В результате на обкладках пьезоэлемента появится знакопеременное напряжение, величина которого изменяется пропорционально амплитуде пульсации давления.

Сигнал с датчика через усилитель подается на регистрирующую систему с входным сопротивлением не менее 50 кОм.

Питание и съем выходного сигнала с датчика осуществляется через разъем 2РМТ14КПЭ4Ш1В1В ГЕО.364.126 ТУ, который соединен с датчиком кабельной перемычкой.

Общий вид датчика ЛХ-604 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

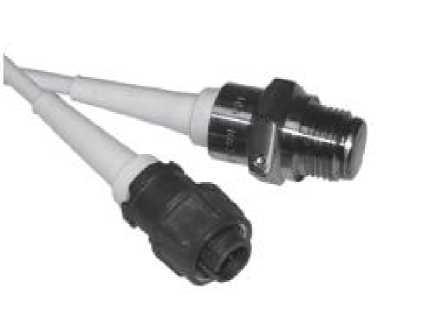

Рисунок 1 - Общий вид датчика ЛХ-604

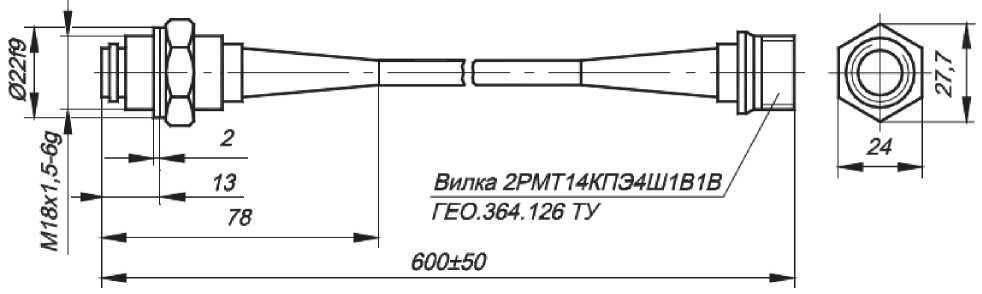

Рисунок 2 - Г абаритно-установочные размеры датчика ЛХ-604

Технические характеристики

Диапазоны измерений пульсаций давления, МПа

Частотный диапазон, Гц

Диапазон воздействия статических давлений, МПа

Пределы допускаемой основной приведенной погрешности, %

Температура измеряемой среды, °С

Пределы дополнительной приведенной погрешности датчика от виброускорений 200g на частоте 1000Гц, %, не более

Чувствительность датчика при емкостной нагрузке Сн=30000 пФ ± 1%, мВ/кгс-см-2

Изменение чувствительности от изменения температуры на 10 °С:

в диапазоне температур от (25±10) до 200 °С, %

в диапазоне температур от (25±10) до минус 196 °С, %

Масса, кг

Габаритные и установочные размеры:

- длина датчика, мм

- ширина датчика, мм, не более

- установочная внутренняя резьба датчика:

от 0,05 до 5,0

от 10 до 10000

от 3,0 до 60

±10

от минус 196 до 200

0,5

40±25

от минус 2 до 5

от минус 5 до 0

0,16

600±50

27,7

M18x1,5-6g

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

- датчик ЛХ-604 - 1 шт.;

- формуляр ЛХ-604 ФО - 1 экз.;

- прокладка ЛХ 8.680.028 - 1 шт;

- техническое описание и инструкция по эксплуатации ЛХ-604 ТО - 1 экз.;

- методика поверки ЛХ-604 МП.

Поверка

осуществляется по документу ЛХ-604 МП «Датчик пульсаций давления пьезоэлектрический ЛХ-604. Методика поверки», утвержденному ОАО «НИИФИ» 12.08.2015 г.

Основные средства поверки: тераомметр Е6-13А (Госреестр №4649-80, диапазон 10 Ом - 100 ТОм, погрешность ±2,5 % при измерении с линейной шкалой; ±(2,5 - 10) % при измерении с обратно пропорциональной шкалой); милливольтметр В3-33 (Госреестр №3582-73, диапазон U~: 300 мкВ - 300В, класс точности (1 - 4)); контрольный датчик ЛХ 619 (Госреестр №30328-05, диапазон (0,5 - 56) кг/см2, погрешность ±3,0 %); акселерометр высокочастотный АВС 034-02 (Госреестр №5821-77, диапазон 10000 м/с2 - верхний предел измеряемых вибрационных ускорений; 30000 м/с2 - верхний предел измеряемых ударных ускорений, погрешность ±10 %).

Сведения о методах измерений

Методика измерений содержится в техническом описании и руководстве по эксплуатации ЛХ-604 ТО.

Нормативные документы

1 Датчик пульсаций давления пьезоэлектрический ЛХ-604 ТУ.

2 ГОСТ Р 8.801-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1’102 до 2,5407 Па для частот от 540-1 до 1 • 104 Гц и длительностей от 1 • 105 до 10 с при постоянном давлении до 5*106 Па»
