Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV
| Номер в ГРСИ РФ: | 62260-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород |
Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62260-15 |
| Действует | по 16.11.2021 |
| Наименование | Трансформаторы напряжения наружной установки |
| Модель | ЗНОЛ-НТЗ-35-IV |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fdc52278-1a22-296a-4e8f-82665a197231 |
Производитель / Заявитель
ООО "Невский Трансформаторный Завод "Волхов", РОССИЯ, г.Великий Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 440 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
62260-15: Описание типа
2021-62260-15.pdf
|
Скачать | 305.2 КБ | |
|
62260-15: Методика поверки
2021-mp62260-15.pdf
|
Скачать | 163.3 КБ |
Описание типа
Назначение
Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV (далее по тексту -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями.
Трансформаторы напряжения наружной установки ЗНОЛ-НТЗ-35-IV - заземляемые, однофазные, электромагнитные, с литой изоляцией.
Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.
Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.
Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.
Трансформаторы выпускаются в ряде модификаций, отличающихся рабочим напряжением, числом обмоток и классами точности.
Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10.
Заземляемый вывод «Х» первичной обмотки и выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.
Маркировка первичных и вторичных обмоток трансформаторов выполнена методом литья на корпусе трансформаторов.
Общий вид трансформаторов представлен на рисунке 1.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму.
На установочной раме трансформаторов расположен болт заземления М12.
Трансформаторы имеют табличку технических данных на боковой поверхности корпуса.
Рабочее положение трансформаторов в пространстве - вертикальное, выводами первичной обмотки вверх.

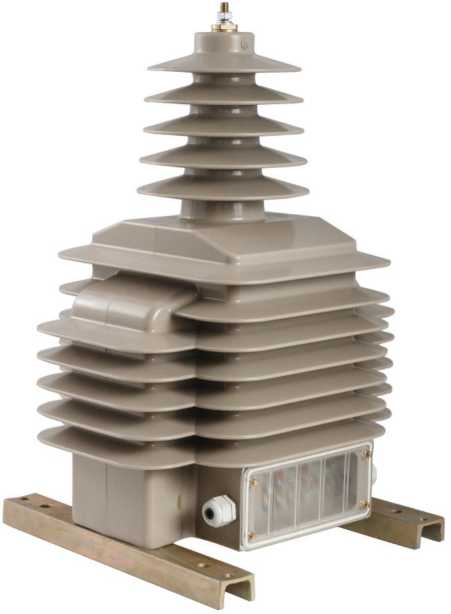

Рисунок 1 - Общий вид трансформаторов напряжения наружной установки ЗНОЛ-НТЗ-35-IV
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Класс напряжения, кВ |
27 |
35 |
27 |
|
Наибольшее рабочее напряжение, кВ |
30 |
40,5 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
27/\3 27,5/\3 |
35/\3 |
27,5 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100/^3 до 220 1) |
100 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 1) |
127 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | ||
|
Номинальные мощности вторичных обмоток, В^А: - при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I; - при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II в классе точности 0,2 2) в классе точности 0,5 2) в классе точности 1,0 2) в классе точности 3,0 2) |
от 10 до 20 от 10 до 100 от 20 до 200 от 50 до 300 от 150 до 500 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Классы точности дополнительной вторичной обмотки |
3,0; 3Р; 6Р |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 30 до 300 |
|
Предельная мощность трансформатора вне класса точности, В^А |
630 |
|
Номинальная частота напряжения сети, Гц |
50 или 60 3) |
|
Примечания 1) - по ГОСТ 1983-2015; 2) - трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом; 3) - для поставок на экспорт | |
Таблица 1.1 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Схема и группа соединения обмоток |
1/1-0; 1/1/1-0-0 |
|
Габаритные размеры, мм, не более (с установочной рамой) |
430x400x632 |
|
Масса, кг, не более |
79 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1, диапазон рабочих температур от -60 до +40 °С 1), относительная влажность воздуха 100 % при +25 °С; или Т1, диапазон рабочих температур от -10 до +50 °С 1), относительная влажность воздуха 100 % при +35 °С |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4-105 |
|
Примечание - 1) - верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1: +70 °С, для исполнения Т1: +80 °С | |
Знак утверждения типа
наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения наружной установки ЗНОЛ-НТЗ-35-IV |
ТУ 3414-014-30425794-2015 |
1 шт. |
|
Паспорт |
0.НТЗ.486.034 ПС |
1 экз. |
|
Руководство по эксплуатации |
0.НТЗ.142.034 РЭ |
1 экз. 1) |
|
Примечание - 1) - размещено в свободном доступе на техническом портале https://intzv.ru ООО «НТЗ «Волхов» в разделе «Руководства по эксплуатации» и предоставляется по запросу | ||
Сведения о методах измерений
приведены в Руководство по эксплуатации 0.НТЗ.142.034 РЭ в разделе «Назначение».
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-014-30425794-2015 Трансформаторы напряжения наружной установки
ЗНОЛ-НТЗ-35-IV. Технические условия
