Счетчики газа объемные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY
| Номер в ГРСИ РФ: | 62289-15 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.", Турция |
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY предназначены для измерений объёма природного газа и других неагрессивных газов низкого давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62289-15 |
| Действует | по 16.11.2021 |
| Наименование | Счетчики газа объемные диафрагменные с электронной смарт-картой |
| Модель | ALFAGAS G6A1KY |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 022d38e6-b187-4628-44ad-a34fd6d031f5 |
Производитель / Заявитель
Фирма "ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.", ТУРЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок |
1789
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1775 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
62289-15: Описание типа
2017-62289-15.pdf
|
Скачать | 85.1 КБ | |
|
62289-15: Методика поверки
2017-mp62289-15.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY предназначены для измерений объёма природного газа и других неагрессивных газов низкого давления.
Описание
Принцип действия счётчиков газа объёмных диафрагменных с электронной смарт-картой ALFAGAS G6A1KY основан на том, что при поступлении в герметичную полость корпуса счётчика из открытого газопровода, газ наполняет одну из камер через открытый входной клапан. Увеличение объёма газа в одной камере вызывает перемещение эластичной диафрагмы и вытеснение газа из другой камеры через клапан открытый на выход газа. Таким образом, перемещение диафрагм в крайнее положение вызывает переключение клапанных групп работающих на вход и выход газа. Процесс повторяется периодически, и счётный механизм подсчитывает число ходов эластичных диафрагм и отображает измеренный объём на индикаторе.
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY состоят и следующих элементов:
- корпуса счётчика;
- измерительной камеры;
- механического встроенного запорного клапана с аккумуляторной батареей, позволяющего проводить операции по закрытию, открытию клапана по сигналам электронного блока;
- барабанного индикатора;
- электронного блока со встроенным устройством считывания смарт-карт, ЖК-дисплеем и автономным питанием от литиевой батареи.
Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY могут быть оснащены GPRS-модулем для дистанционной передачи измеренных значений.
В электронном блоке осуществляется сравнение данных об оплаченном и потреблённом объёме газа. Счётчик прекращает подачу газа абоненту в следующих случаях:
- израсходование основного и резервного кредита;
- превышение максимального допустимого расхода газа;
- обнаружение попытки вскрыть крышку батарейного отсека клапана;
- разряда встроенной батареи.

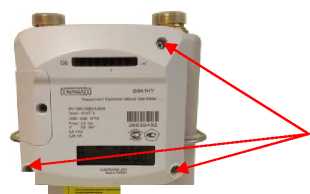

Внешний вид счётчиков газа объёмных диафрагменных с электронной смарт-картой
ALFAGAS G6A1KY приведен на рисунке 1
Пломбы
Рисунок 1 - Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY
Программное обеспечение
Идентификационные данные программного обеспечения (далее ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
G0025AI00 |
|
Номер версии (идентификационный номер) ПО |
0 |
|
Цифровой идентификатор ПО (CRC-32) |
0х80732629 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Технические характеристики
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Типоразмер |
G6 |
|
Максимальный расход газа Qmax, м3/ч |
10,0 |
|
Номинальный расход газа Qn, м3/ч |
6,0 |
|
Минимальный расход газа Qmin, м3/ч |
0,06 |
|
Порог чувствительности, м3/ч |
0,007 |
|
Пределы допускаемой относительной погрешности измерений объема при нормальных условиях выпуске из производства в диапазоне расходов, %: Qmin<Q< 0,1-Qn 0,1'QnSQ< Qmax |
±3 ±1,5 |
|
Пределы допускаемой относительной погрешности в процессе эксплуатации в диапазоне расходов, %: Qmin<Q< 0,1-Qn 0,bQnSQ< Qmax |
±5 ±3 |
|
Изменение относительной погрешности измерений объема, вызванное отклонением температуры измеряемого газа от нормальной, на каждый 1 °С |
±0,45 |
|
Максимальное избыточное рабочее давление, кПа |
50 |
|
Потеря давления при Qmax, кПа, не более |
0,2 |
|
Габаритные размеры, мм, не более |
245x275x205 |
|
Масса, кг, не более |
3,8 |
|
Условия эксплуатации: - температура окружающей среды и газа, °С - атмосферное давление, кПа - относительная влажность, не более, % |
от -20 до +50 от 84 до 106,7 95 |
Знак утверждения типа
наносят на корпус методом лазерной гравировки и титульный лист паспорта типографским способом.
Комплектность
Комплектность поставки приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Счётчик газа |
1 шт. |
|
Паспорт совмещенный с руководством по эксплуатации |
1 экз. |
|
Смарт-карта |
1 шт. |
|
Штуцер и уплотнительное кольцо |
1 компл. |
Поверка
осуществляется по документу РТ-МП-4722-449-2017 «ГСИ. ГСИ. Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 августа 2017 г.
Основные средства поверки:
- установка поверочная, диапазон расходов газа от 0,06 до 10 м3/ч, пределы допускаемой относительной погрешности ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма и (или) наклейки, наносится в паспорт или на свидетельство о поверке, а так же, при нарушении заводских пломб, на корпус в соответствии с рисунком 1.
Сведения о методах измерений
приведены в документе: «Счётчики газа объёмные диафрагменные с электронной смарт-картой ALFAGAS G6A1KY. Паспорт».
Нормативные документы
Техническая документация фирмы «ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.», Турция.
