Трансформаторы комбинированные KOTEF 126
| Номер в ГРСИ РФ: | 62296-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "AREVA T&D Messwandler GmbH", Германия |
| 62296-15: Описание типа СИ | Скачать | 75 КБ |
Трансформаторы комбинированные KOTEF 126 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62296-15 |
| Наименование | Трансформаторы комбинированные |
| Модель | KOTEF 126 |
| Срок свидетельства (Или заводской номер) | на 12 шт. с зав.№ 477021 … 477025; 477027 … 477030; 477032; 477033; 477035 |
Производитель / Заявитель
Фирма "AREVA T&D Messwandler GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 62296-15: Описание типа СИ | Скачать | 75 КБ |
Описание типа
Назначение
Трансформаторы комбинированные KOTEF 126 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

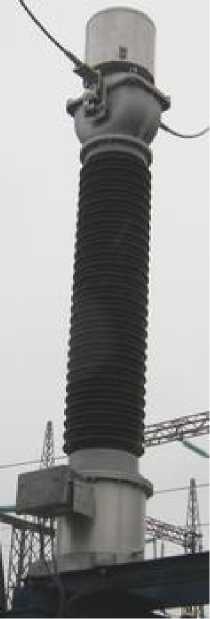

Рисунок 1 - Общий вид
Конструктивно трансформаторы комбинированные
KOTEF 126 представляет собой трансформатор тока и индуктивный трансформатор напряжения, изготовленные как единый блок с общим фарфоровым изолятором. Детали трансформатора тока находятся в головной части, а трансформатора напряжения - в баке у основания.
Внутренняя изоляция - бумажно-масляная. Температурные изменения объема масла компенсируются с помощью расширительных камер из нержавеющей стали. Изменение состояния в системе компенсации регистрируется индикатором уровня масла, расположенном напротив смотрового окна в головной части трансформатора. На основании трансформатора установлено устройство для взятия проб масла.
Наружная изоляция обеспечивается с помощью
алюмооксидного фарфора с глазурью коричневого цвета.
Кожух головной части трансформатора тока и кожух бака трансформатора напряжения изготавливаются из коррозионностойкого алюминиевого сплава.
Заземляемый вывод первичной обмотки и выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой крышкой, размещенную на корпусе у основания трансформатора. На основании трансформаторов размещена табличка технических данных из анодированного алюминия.
Общий вид трансформаторов приведен на рисунке 1. Рабочее положение трансформаторов в пространстве - вертикальное.
Технические характеристики
Таблица 1 - Характеристики трансформаторов комбинированных KOTEF 126
|
Характеристики |
Значение |
|
Для трансформатора напряжения | |
|
Номинальное напряжение первичной обмотки, кВ |
110/V3 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
|
Характеристики |
Значение |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
6Р |
|
Номинальная мощность основной вторичной обмотки, ВА |
100 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
800 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
|
Для трансформатора тока | |
|
Номинальный первичный ток, А |
600 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток для измерений и учета |
2 |
|
Количество вторичных обмоток для защиты |
3 |
|
Классы точности вторичных обмоток для измерений и учета - обмотка 1S1 - 1S2 - обмотка 2S1 - 2S2 |
0,2S 0,5 |
|
Классы точности вторичных обмоток для защиты - обмотки 3S1 - 3S2, 4S1 - 4S2, 5S1 - 5S2 |
10Р |
|
Номинальная вторичная нагрузка обмоток для измерений и учета, В^А - обмотка 1S1 - 1S2 - обмотка 2S1 - 2S2 |
30 20 |
|
Номинальная вторичная нагрузка обмоток для защиты, В^А - обмотка 3S1 - 3S2 - обмотки 4S1 - 4S2, 5S1 - 5S2 |
30 20 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
20 |
|
Общие | |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Габаритные размеры, мм, (высотахдиаметр) |
2190x810 |
|
Масса, кг |
540 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 в диапазоне рабочих температур от минус 45 до плюс 40 °С |
Знак утверждения типа
наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор комбинированный KOTEF 126 12 шт. (Зав. №№ 477021; 477022; 477023;
477024; 477025; 477027; 477028; 477029;
477030; 477032; 477033; 477035).
Паспорт 12 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: делитель напряжения составной ДН-160пт (Госреестр № 33620-06); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1К (Госреестр № 35427-07); магазин нагрузок МР3025 (Госреестр № 22808-07); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Сведения о методах измерений
отсутствуют.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
3. ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений
коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ.
4. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
5. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
6. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
7. Техническая документация фирмы-изготовителя.
