Системы мониторинга вибрации и сбора данных OneProd
| Номер в ГРСИ РФ: | 62507-15 |
|---|---|
| Производитель / заявитель: | Фирма "01dB-Metravib", Франция |
Системы мониторинга вибрации и сбора данных OneProd (далее - системы OneProd) предназначены для измерения характеристик вибрации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62507-15 |
| Действует | по 25.11.2026 |
| Наименование | Системы мониторинга вибрации и сбора данных |
| Модель | OneProd |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a07564e3-7d9b-754f-ac95-31ba39568e55 |
Производитель / Заявитель
Фирма "01dB-METRAVIB SAS", ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1102
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1088 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
62507-15: Описание типа
2021-62507-15.pdf
|
Скачать | 630.4 КБ | |
|
62507-15: Методика поверки
2020-mp62507-15.pdf
|
Скачать | 410.6 КБ |
Описание типа
Назначение
Системы мониторинга вибрации и сбора данных OneProd (далее - системы OneProd) предназначены для измерения характеристик вибрации.
Описание
Принцип действия систем OneProd основан на преобразовании аналоговых и цифровых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке.
Системы OneProd состоят из измерительного блока (контроллера) и первичных преобразователей (далее вибропреобразователи).
В качестве измерительного блока используется контроллер OneProd с встроенным программно-аппаратным модулем Falcon (далее контроллер OneProd Falcon), имеющий модификации APT2069 и APT2074 (взрывозащищенное исполнение). Контроллер OneProd Falcon позволяет измерять амплитудное значение виброускорения, среднеквадратическое значение (СКЗ) виброскорости, а также осуществлять
спектральный анализ на основе быстрого преобразования Фурье (БПФ), проводить балансировку машин с числом плоскостей коррекции до четырех. В зависимости от требуемого типа измерений в программно-аппаратный модуль Falcon встраивается соответствующее программное обеспечение (микропрограммы Essential; Smart; Expert; Balancer; Automatic Controller). Контролер OneProd Falcon снабжен
жидкокристаллическим дисплеем и имеет один, два или четыре измерительных канала для подключения преобразователей.

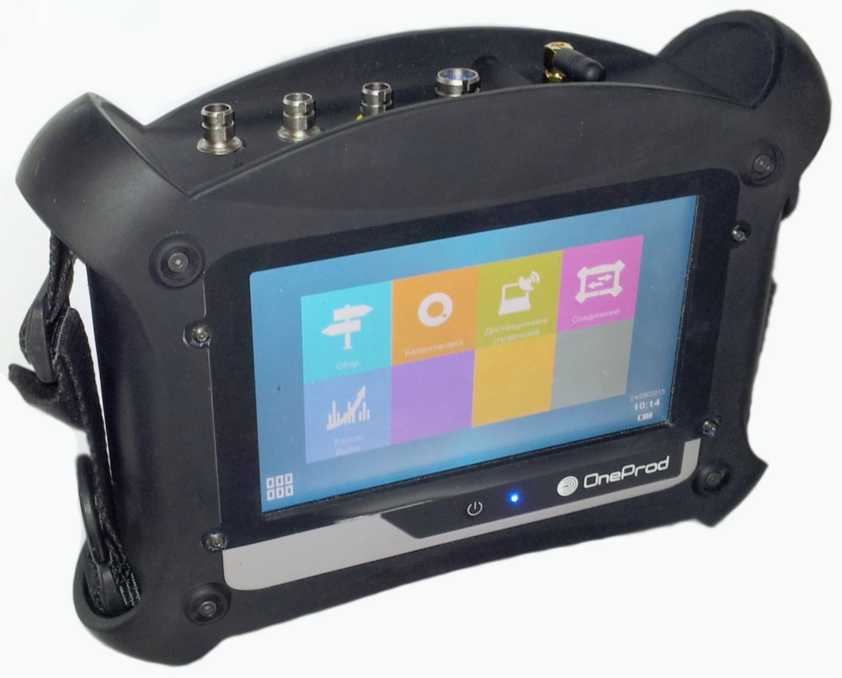

Общий вид контроллера OneProd представлен на рисунке 1.
LASER CLASS 2 simW @ 630-680nm
LED STROBE Q_/»_zg
DO NOT STARE into beam 5V-30V ~ 1.3A-0.5A
ACOEM
IVarlfla la 11/2014
■eael» la 11/201S
В качестве первичных преобразователей в системе используются вибропреобразователи измерительные OneProd CAC, OneProd EGL, OneProd ASH-201 фирмы «01dB-METRAVIB SAS», Франция, и вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202 фирмы «СТС», США.
Вибропреобразователи измерительные OneProd CAC и OneProd EGL представляют собой автономные пьезоэлектрические акселерометры с беспроводной передачей измеренного сигнала, которая имеет обозначение «WLS». Вибропреобразователи измерительные OneProd CAC имеют три исполнения: OneProd CAC1005000, OneProd CAC1006000 и OneProd CAC1008000, которые отличаются типом кабеля и поколением Wi-Fi. Вибропреобразователи измерительные OneProd EGL имеют исполнения: EGL1101000, EGL1102000, EGL1103000, EGL1104000, которые отличаются типом источника питания.
Вибропреобразователи измерительныее OneProd ASH-201-А и OneProd ASH-201-В представляют собой пьезоэлектрический акселерометр с согласующим усилителем и отличаются типом кабеля.
Вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202, представляют собой пьезоэлектрические акселерометры с согласующим усилителем и отличаются значениями коэффициента преобразования и рабочим диапазоном температур. Каждая модификация имеет три исполнения, отличающиеся типом кабеля.
Общий вид вибропреобразователя измерительного OneProd ASH-201 представлен на рисунке 2, вибропреобразователей измерительных AC192, AC292, AC905, AC915, LP202 представлен на рисунке 3.
OneProd ASH-201
AC905-1A
SN: 3221 .
1 g C*
LP202
AC192
AC292-1P
SN: 1000
C€
AC915
AC905
AC292
Рисунок 3 - Общий вид вибропреобразователей измерительных AC192, AC292, AC905, LP202 и AC915
Общий вид вибропреобразователей измерительных OneProd CAC, представлен на рисунке 4, OneProd EGL представлен на рисунке 5..
Рисунок 5 - Общий вид вибропреобразователей измерительных OneProd EGL
Программное обеспечение
Системы OneProd имеют встроенное и внешнее программное обеспечение (далее ПО). Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО XPR-300 / NEST, устанавливаемое на персональный компьютер, позволяет конфигурировать прибор и измерительные преобразователи для проведения испытаний, регистрировать хранить и отображать результаты измерений переданных от измерительных преобразователей и контроллера. Внешнее ПО XPR-300 / NEST не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
XPR-300 / NEST |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО |
4.6.5 / 2.15 |
1.2 |
|
Цифровой идентификатор ПО |
- |
- |
|
Другие идентификационные данные (если есть) |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 - с вибропреобразователями OneProd EGL, АС905, АС915 - с вибропреобразователями OneProd CAC, OneProd ASH-201, AC192, AC292 |
от 0,1 до 500 от 0,1 до 800 |
|
Диапазон измерений СКЗ виброскорости с вибропреобразователем LP202, мм/с |
от 0,1 до 20 |
|
Диапазоны рабочих частот при измерении виброускорения и виброскорости, Гц: - с вибропреобразователями OneProd CAC, OneProd EGL, OneProd ASH-201, AC192, AC292, AC905, AC915 - с вибропреобразователем LP202 |
от 2 до 5000 от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения и виброскорости в диапазоне рабочих частот, % |
±10 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % |
±5 |
|
Нормальные условия измерений: температура окружающей среды, °С |
20 ±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: | |
|
диапазон рабочих температур, °С: | |
|
- для контроллера OneProd Falcon |
от -15 до +55 |
|
- для вибропреобразователя OneProd CAC |
от -20 до + 80 |
|
- для вибропреобразователя OneProd EGL |
от -25 до +85 |
|
- для вибропреобразователей OneProd ASH-201, AC192, AC292, | |
|
AC905 |
от -50 до +120 |
|
- для вибропреобразователя LP202 |
от -40 до +85 |
|
- для вибропреобразователя АС915 |
от -40 до +120 |
|
Масса, г, не более: | |
|
- контроллера OneProd Falcon |
1800 |
|
- вибропреобразователя OneProd CAC |
373 |
|
- вибропреобразователя OneProd EGL |
245 |
|
- вибропреобразователей OneProd ASH-201, AC905 |
90 |
|
- вибропреобразователей AC192, AC292 |
51 |
|
- вибропреобразователя LP202 |
82 |
|
- вибропреобразователя АС915 |
91 |
Продолжение таблицы 3
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм, не более: - контроллера OneProd Falcon - вибропреобразователя OneProd CAC - вибропреобразователя OneProd EGL - вибропреобразователей OneProd ASH-201 - вибропреобразователей AC192, AC292 - вибропреобразователя LP202 - вибропреобразователя АС915, AC905 |
200 x 265 x 65 диаметр 40 х 115 диаметр 40 х86 диаметр 22 х 53 диаметр 18 х 46 диаметр 22 х 53 диаметр 22 х 52 |
Знак утверждения типа
наносится на корпус контроллера OneProd Falcon методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система мониторинга вибрации и сбора данных |
OneProd |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 62507-2015 |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 62507-15 «Система мониторинга вибрации и сбора данных OneProd. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 июня 2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения», калибратор многофункциональный Fluke 5720А (Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); цифровой мультиметр Agilent 34410А (Госреестр СИ №33921-07)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация фирмы-изготовителя «01dB-METRAVIB SAS», Франция.
