Анализаторы топлив MINISCAN IRXpert
| Номер в ГРСИ РФ: | 62516-15 |
|---|---|
| Производитель / заявитель: | Фирма "Grabner Instruments Messtechnik GmbH", Австрия |
Анализаторы топлив MINISCAN IRXpert (далее анализаторы) предназначены для измерения объемной доли бензола в бензинах, определения детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняемости (цетанового числа) дизельных топлив.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62516-15 |
| Действует | по 23.10.2025 |
| Наименование | Анализаторы топлив |
| Модель | MINISCAN IRXpert |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 58857bd8-79b8-bae0-dc70-b70a0a8b04ce |
Производитель / Заявитель
Фирма "Grabner Instruments Messtechnik GmbH", АВСТРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 142 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
62516-15: Описание типа
2019-62516-15.pdf
|
Скачать | 650.5 КБ | |
|
62516-15: Методика поверки
2019-mp62516-15.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Анализаторы топлив MINISCAN IRXpert (далее - анализаторы) предназначены для измерений массовой/объемной доли бензола, эфиров в бензинах, плотности, детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняяемости (цетанового числа) дизельных топлив.
Описание
Принцип действия анализаторов основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 550 до 7000 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами образцов из библиотеки, хранящейся в памяти микропроцессора, и анализатор рассчитывает содержания определяемых компонентов на основе полученных спектральных данных.
Анализаторы представляют собой ИК - спектрометр с преобразованием Фурье. Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве. Анализатор имеет 4 USB порта для подключения клавиатуры, принтера, съемных флеш-накопителей и др. внешних устройств.
Анализаторы могут эксплуатироваться как в стационарных условиях, так и в составе передвижных лабораторий.
Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.
Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.

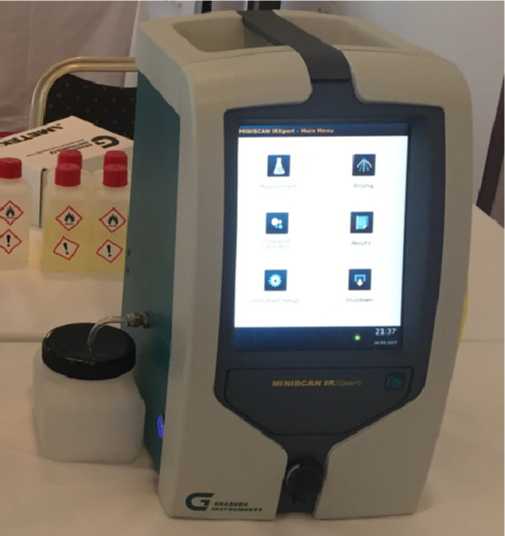

Рисунок 1 — Общий вид анализатора топлив автоматического MINISCAN IRXpert
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение «MINISCAN IRXpert software» которое позволяет проводить измерений, градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. В зависимости от спецификации могут быть доступны конфигурации для анализа бензина, и/или дизельного топлива, и/или реактивного топлива (в приборах версии PRO). Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из нескольких пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MINISCAN IRXpert software |
|
Номер версии ПО, не ниже |
Графический интерфейс 1.8.0 Спектрометр 1.6.4 База данных 1.1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой/объемной доли бензола1), %: - стандартный - расширенный |
от 0,2 до 5 от 0,2 до 10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений массовой/объемной доли бензола, %, в диапазонах: - стандартный - расширенный |
±10 ±20 |
|
Диапазон измерений массовой доли эфиров, % |
от 0,5 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой доли эфиров, % |
±10 |
|
Диапазон показаний плотности, г/см3 |
от 0,5000 до 1,9990 |
|
Диапазон измерений плотности, г/см3 |
от 0,6500 до 0,9999 |
|
Пределы допускаемой абсолютной погрешности результатов измерений плотности, г/см3 |
±0,0002 |
|
Диапазон измерений октанового числа: - по моторному методу - по исследовательскому методу |
от 74 до 96 от 86 до 110 |
|
Пределы допускаемой абсолютной погрешности при измерении октанового числа |
±1,5 |
|
Диапазон измерений цетанового числа дизельных топлив |
от 35 до 65 |
|
Пределы допускаемой абсолютной погрешности при измерении цетанового числа |
±2,0 |
|
1) Определяется конфигурацией прибора при поставке. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
|
Потребляемая электрическая мощность, Вт, не более |
200 |
|
Габаритные размеры (ДхШхВ), мм |
253x368x277 |
|
Масса, кг, не более |
12 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
25 000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +30 от 10 до 90 от 84 до 107 |
Таблица 4 - Перечень и диапазоны показаний расчетных физико-химических параметров
|
Параметр |
Диапазон показаний |
|
Детонационная стойкость бензина (октановое число): - по моторному методу - по исследовательскому методу |
от 65 до 105 от 70 до 110 |
|
Самовоспламеняемость (цетановое число) ДТ |
от 20 до 80 |
|
Цетановый индекс |
от 9 до 65 |
|
Массовая/объемная доля МТБЭ, % |
от 0 до 20 |
|
Массовая/объемная доля ароматических углеводородов, % |
от 0 до 80 |
|
Массовая/объемная доля бензола, % |
от 0 до 10 |
|
Температура начала кипения, оС |
от 0 до 250 |
|
Температура 10 % отгона, оС |
от 20 до 150 |
|
Температура 50 % отгона, оС |
от 20 до 150 |
|
Температура 90 % отгона, оС |
от 20 до 250 |
Продолжение таблицы 4
|
Параметр |
Диапазон показаний |
|
Температура конца кипения, оС |
от 20 до 380 |
|
Температура кристаллизации, оС |
от -80 до +20 |
|
Предельная температура фильтруемости, оС |
от -50 до +20 |
|
Температура вспышки в закрытом тигле, оС |
от -20 до +100 |
|
Давление насыщенных паров продукта, кПа |
от 40 до 105 |
|
Общий кислород по сумме оксигенатов, % |
от 0 до 5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом, например, в виде наклейки.
Комплектность
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
MINISCAN IRXpert |
1 шт. |
|
Трубка с разъемом Люэра для заполнения прибора образцом |
- |
1 шт. |
|
Контейнер для отходов с крышкой |
- |
1 шт. |
|
Трубка для слива образца в контейнер |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Входной фильтр в сборе (включая металлический фильтр 25 мкм) |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 242-1780-2015 с изменением №1 |
1 экз. |
Поверка
осуществляется по документу МП 242-1780-2015 «ГСИ. Анализаторы топлив MINISCAN IRXpert. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 июля 2018 г.
Основные средства поверки:
- стандартные образцы состава и свойств бензина автомобильного ГСО 9495-2009; состава и свойств дизельного топлива ГСО 9493-2009; состава бензола ГСО 7141-95; массовой и объемной доли бензола в нефтепродуктах ГСО 10185-2013; плотности жидкостей РЭП-1 ГСО 8579-2004, РЭП-2 ГСО 8580-2004, РЭП-3 ГСО 8581-2004; массовой доли метил-трет-бутилового эфира в бензине ГСО 10561-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы-изготовителя
