Измерители сопротивлений МИС имеет два исполнения. Измерители сопротивлений МИС исполнения 000-018.0378-00 предназначены для измерения сопротивления электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления МИС исполнения 000-018.0378-00-01 предназначены для измерения сопротивления электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Информация по Госреестру

Основные данные
Номер по Госреестру 62517-15
Действует по 25.11.2030
Наименование Измерители сопротивлений
Модель МИС
Приказы
2031 от 24.09.2025 — О продлении срока действия утвержденных типов средств измерений
2817 от 22.12.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 2c413196-048d-13a4-e2af-01cd1d555cf6
Производитель / Заявитель

АО «КНИИМ», РОССИЯ, 141292, Московская обл., г.о. Пушкинский, г. Красноармейск, пр-кт Испытателей, д. 8

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 300 (99%)
Неуспешных поверок (СИ непригодно) 3 (1 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Измерители сопротивлений МИС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

62517-15: Описание типа
2018-62517-15.pdf Файл устарел
Скачать 290.2 КБ
62517-15: Методика поверки
2021-mp62517-15.pdf Файл устарел
Скачать 443.8 КБ
62517-15: Описание типа
2018-62517-15-1.pdf Файл устарел
Скачать 290.2 КБ
62517-15: Методика поверки
2021-mp62517-15-1.pdf Файл устарел
Скачать 443.8 КБ
62517-15: Описание типа
2018-62517-15-2.pdf
Скачать 290.2 КБ
62517-15: Описание типа
2025-62517-15.pdf
Скачать 301.6 КБ
62517-15: Методика поверки
2021-mp62517-15-2.pdf
Скачать 443.8 КБ

Описание типа

Назначение

Измерители сопротивлений МИС имеет два исполнения. Измерители сопротивлений МИС исполнения 000-018.0378-00 предназначены для измерения сопротивления электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления МИС исполнения 000-018.0378-00-01 предназначены для измерения сопротивления электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Описание

1 Принцип действия измерителей.

Контролируемая цепь (измеряемое сопротивление) подключается к измерителю с помощью щупов по четырехпроводной линии связи, что позволяет исключить влияние сопротивления измерительных проводов на результат измерения. Ток, протекающий в измерительной цепи через измеряемое сопротивление, создает на нем напряжение, которое усиливается и преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером, и полученное значение сопротивления отображается на цифровом индикаторе.

В измерителе исполнения 000-018.0378-00-01 результат измерения может также передаваться по интерфейсу RS-485 к другому оборудованию по поступающему на измеритель запросу.

2 Измерители сопротивлений МИС представляют собой корпус, разделенный глухой перегородкой на два отсека: отсек печатной платы и отсек питания. В отсеке печатной платы размещена плата с цифровым индикатором, микропроцессорным устройством и аналого-цифровым преобразователем. Там же размещены токоограничивающие резисторы, обеспечивающие ограничение мощности в измерительной цепи до уровня ниже 60 мВт. Отсек печатной платы залит компаундом. Пространство между цифровым индикатором и защитным стеклом смотрового окна заливается силиконовым каучуком. Герметичность отсека питания обеспечивается уплотнительной прокладкой.

В отсеке питания измерителей исполнения 000-018.0378-00 установлена литиевая батарея питания.

Измерители сопротивлений МИС исполнения 000-018.0378-00-01 отличаются от измерителей исполнения 000-018.0378-00 тем, что в отсеке питания размещена плата, на которой установлены импульсный преобразователь напряжения и приёмо-передатчик интерфейса RS-485.

Измерители сопротивлений МИС относится к взрывозащищённому оборудованию. Маркировка взрывозащиты измерителя приведена в таблице 1.

Таблица 1

Исполнение измерителей сопротивлений МИС

Маркировка взрывозащиты

000-018.0378-00

2Exm[ia]IICT6

Ex mD iaD 21 IP67 60 °C

000-018.0378-00-01

2Exm[ia]IICT6 X

Ex mD iaD 21 IP67 60 °C

Знак «Х», стоящий после маркировки взрывозащиты, означает, что измеритель сопротивлений МИС исполнения 000-018.0378-00-01 выпускается с постоянно подключенным кабелем. При использовании измерителя во взрывоопасных зонах присоединение свободного конца кабеля должно проводиться с использованием взрывозащищенных соединительных устройств.

В состав измерителя входят конструктивные элементы в соответствии с таблицей 2.

Таблица 2

Обозначение

Наименование

Вариант исполнения МИС

000-018.0378-00

000-018.0378-00-01

100-018.0378-00

Плата 1

+

+

200-018.0378-00

Плата 2

+

-

700-018.0378-00

Плата 3

-

+

000-018.0357-00

Корпус

+

-

000-018.0357-00-01

Корпус

-

+

500-018.0378-00

Щуп 1

+

+

600-018.0378-00

Щуп 2

+

+

Внешний вид измерителей исполнения 000-018.0378-00 и исполнения 000-018.0378-00-01 представлены на рисунке 1 и рисунке 2. Место установки поверительного клейма указанно на рисунке 3

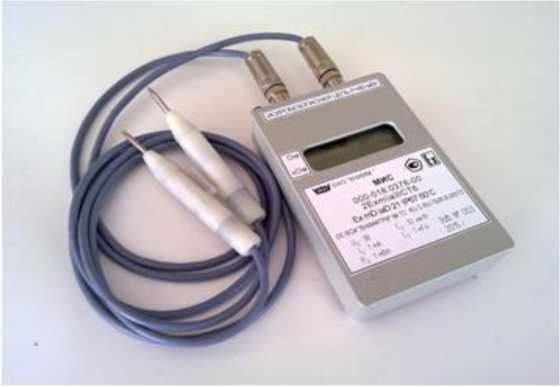

Рисунок 1 - Общий вид измерителя сопротивлений МИС исполнения 000-018.0378-00

Рисунок 2 - Общий вид измерителя сопротивлений МИС исполнения 000-018.0378-00-01

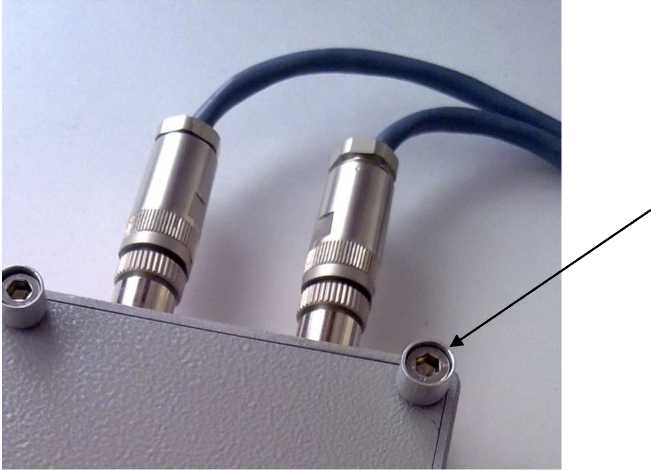

Рисунок 3 - Вид отсека печатной платы измерителей сопротивлений МИС с указанием места установки мастичной пломбы

Место установки мастичной пломбы с оттиском поверительного клеймом

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь чашки крепежных винтов крышки отсека печатной платы устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис.3).

Программное обеспечение

Работа измерителей сопротивлений во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа МИС». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. ПО измерителей исполнения 000-018.0378-00-01 может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от измерителей исполнения 000-018.0378-00-01 на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПС-МИС», с помощью которой задаются параметры связи измерителей с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, которые дублируют показания цифрового табло, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения измерителя.

Программа «Конфигуратор ПС-МИС» на метрологические характеристики измерителя не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не может изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 3.

Таблица 3

Идентификационные данные

Значение

Идентификационное наименование ПО

018.378

Номер версии (идентификационный номер) ПО

378.001

Цифровой идентификатор ПО, Б

отсутствует

Программное обеспечение на метрологические характеристики измерителей влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазоны измерения сопротивлений:

1 диапазон, Ом

2 диапазон, Ом

3 диапазон, Ом

4 диапазон, кОм

5 диапазон, кОм

0...19,99

20,0^199,9

200...1999

2,00^19,99

20,0^200,0

Пределы допускаемой приведенной погрешности измерения сопротивления в рабочих условиях, % от диапазона измерения                                  ± 0,25

Время установления показаний, с, не более

Параметры искробезопасной электрической цепи измерителей приведены в таблице 4.

Таблица 4

Параметры искробезопасной цепи

Вариант исполнения МИС

000-018.0378-00

000-018.0378-00-01

Максимальное входное напряжение Um, В

-

5,9

Максимальное выходное напряжение Uo, В

3

4,1

Максимальный выходной ток Io, мА

1

1

Максимальная выходная мощность Ро, мВт

1

1

Максимальная внешняя ёмкость, Со, мкФ

10

10

Максимальная внешняя индуктивность, Lo, мГ н

1

1

Питание устройства:

Номинальное напряжение питания измерителя 000-018.0378-00, В

Напряжение питания измерителя 000-018.0378-00-01, В                       5 ± 0,5

Потребляемая мощность измерителя 000-018.0378-00, Вт, не более

Потребляемая мощность измерителя 000-018.0378-00-01, Вт, не более

Условия эксплуатации:

- температура окружающей среды, °С                                       +5... +40

- относительная влажность воздуха при 35 ◦С и более низких температурах без конденсации

влаги, %, не более

- атмосферное давление, кПа                                            66.107

Срок службы, лет, не менее

Габаритные размеры (без учета длины кабеля)

- измеритель 000-018.0378-00, мм                                            165*95x37

- измеритель 000-018.0378-00-01, мм                                       185*95*37

Масса:

- измеритель 000-018.0378-00, кг                                                    1,0

- измеритель 000-018.0378-00-01, кг                                                 1,2

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе измерителя сопротивлений МИС, и методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Комплектность

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО, ШТ

Измеритель сопротивлений МИС

1

Комплект эксплуатационных документов

РЭ

«Измеритель сопротивлений МИС».

Руководство по эксплуатации 000-018.0378-00РЭ

1

МП

«Измеритель сопротивлений МИС».

Методика поверки 000-018.0378-00Д1

1

ФО

«Измеритель сопротивлений МИС». Формуляр 000-018.0378-00ФО

1

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Нормативные документы

Технические условия «Измерители сопротивлений МИС» 000-018.0378-00ТУ
