Мосты уравновешенные постоянного тока автоматические КСМ4

Назначение

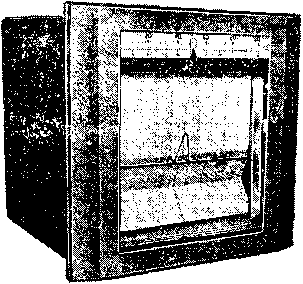

Мосты уравновешенные постоянного тока автоматические КСМ4 (см. рисунок) предназначены для измерения, записи и сигнализирования (регулирования) температуры при работе в комплекте с термометрами сопротивления, установленными в сильным переменных магнитных полях.

Мосты КСМ4 используют для комплектации электрических турбо- и гидрогенераторов средних мощностей.

Описание

Принцип измерения температуры основан на свойстве термометра сопротивления изменять свое сопротивление в зависимости от изменения температуры окружающей среды. Термометр сопротивления подключают к прибору по трехпроводной схеме. В одну диагональ моста включен источник питания постоянного тока, в другую — полупроводниковый усилитель. При изменении температуры измеряемой среды изменяется сопротивление термометра сопротивления и нарушается равновесие мостовой схемы. В измерительной диагонали моста появляется напряжение разбаланса, которое усиливается усилителем до значения, достаточного для приведения в действие реверсивного двигателя. Ротор двигателя, вращаясь, перемещает движок по реохорду до наступления равновесия. Каждому значению сопротивления термометра сопротивления соответствует вполне определенное положение

Стр. 2 № 6256—77

движка реохорда, при котором мостовая схема уравновешена. Указатель прибора в момент равновесия показывает значение измеряемой величины, т. е. температуру.

Прибор построен по блочному принципу. Блоки и отдельные элементы прибора размещены внутри корпуса на выдвижном кронштейне. В приборе предусмотрена сигнализация состояния контролируемой точки «МАЛО — МНОГО» или «МНОГО — АВАРИЯ».

Прибор выпускается двух модификаций: с сигнализирующим устройством с общей задачей на все точки и сигнализирующим устройством с раздельной задачей на каждую точку (соответственно модели 42.563.80.001 и 42.563.80.002).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основная погрешность показаний ±0,5 %.

Основная погрешность записи ±0,5 %.

Вариация показаний 0,25%.

Быстродействие 10 с.

Количество точек измерения 12.

Цикл печатания 12 с.

Погрешность срабатывания сигнализирующего устройства: с общей задачей на все точки ±1,0 %; с раздельной задачей на каждую точку ±1,0 %.

Напряжение питания 220+33 В частотой 50±1 Гц (60± ±1 Гц).

Потребляемая мощность 60 В-А.

Габаритные размеры 400x400x367 мм.

Масса 25 кг.

Комплектность

Совместно с прибором поставляют:

1) коробку с монтажными деталями и принадлежностями;

2) паспорт самопищущего автоматического прибора КСМ4;

3) техническое описание и инструкцию по эксплуатации мостов уравновешенных постоянного тока автоматических КСМ4;

4) паспорт (совмещенный с техническим описанием и инструкцией по эксплуатации) усилителя следящей системы;

5) паспорт усилителя (для модели 42.563.80.002);

6) техническое описание и инструкцию по эксплуатации автоматических потенциометров КСП4, миллиамперметров КСУ4 и уравновешенных мостов КСМ4 переменного тока.

№ 6256—77 Стр. 5

Поверка

Мосты поверяют по инструкции 158—62 «По поверке измерительных приборов с термометром сопротивления (автоматических мостов)» и по указаниям, изложенным в техническом описании, входящем в комплект поставки.

Испытания проводила государственная комиссия. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт метрологической службы (ВНИИМС).
