Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6
| Номер в ГРСИ РФ: | 62692-15 |
|---|---|
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6 (далее - СИКН) предназначена для автоматизированного измерения массы (массового расхода) нефтепродуктов (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) при проведении учетных операций.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 62692-15 | ||||||
| Наименование | Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1f11bd47-f1dc-de4b-f540-9f418660d72f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", РОССИЯ, г.Великие Луки
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
62692-15: Описание типа
2020-62692-15.pdf
|
Скачать | 357.9 КБ | |
|
62692-15: Методика поверки
2020-mp62692-15.pdf
|
Скачать | 162.9 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6 (далее - СИКН) предназначена для автоматизированного измерения массы (массового расхода) нефтепродуктов (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) при проведении учетных операций.
Описание
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Принцип действия системы основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.
В состав СИКН входят:
- блок измерительных линий;
- блок отбора арбитражной пробы;
- узел подключения передвижной поверочной установки;
- узел подключения к нефтепродуктопроводу;
- система сбора, обработки информации и управления.

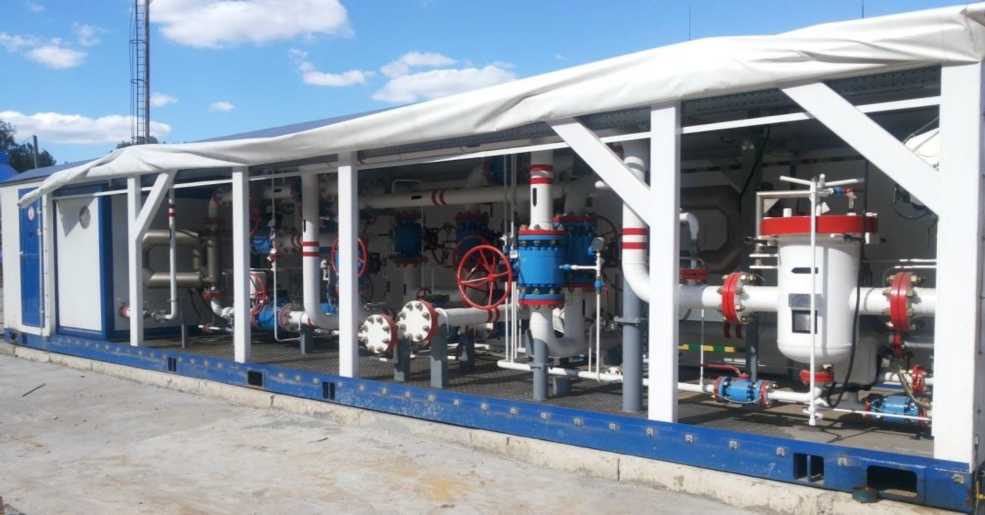

Рисунок 1 - Общий вид СИКН
В СИКН применены следующие измерительные компоненты, указанные в таблице 1.
Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1
|
Наименование средства измерений |
Тип средства измерений зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № |
|
Счетчики-расходомеры массовые Micro Motion модификации CMF (далее - СРМ) |
45115-10 |
|
Преобразователь плотности и расхода CDM |
63515-16 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователи измерительные 644 |
14683-09 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Манометры показывающие для точных измерений МПТИ |
26803-11 |
|
Термометры стеклянные ASTM модификации АСТМ 33С |
42590-09 |
|
Комплекс измерительно-вычислительный ИМЦ-07 |
53852-13 |
|
Ротаметр H250 |
48092-11 |
|
Манометры избыточного давления показывающие МП-У |
10135-10 |
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированное измерение массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;
- автоматическое измерение температуры, давления нефтепродуктов;
- измерение давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;
- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;
- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;
- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;
- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;
- автоматический и ручной отбор проб нефтепродуктов;
- регистрация и хранение результатов измерений, формирование отчетов.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Программное обеспечение
обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-07 (далее - ИВК) и компьютере автоматизированного рабочего места (АРМ) оператора «Форвард «Pro». Наименования ПО и идентификационные данные указаны в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение | |||
|
ИВК |
АРМ оператора | |||
|
Идентификационное наименование ПО |
EMC07.exe |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
|
Номер версии (идентификационный номер ПО) |
РХ.7000.01.01 |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
|
Цифровой идентификатор ПО |
7A70F3CC |
8B71AF71 |
30747EDB |
F8F39210 |
|
Другие идентификационные данные |
- |
- |
- |
- |
ПО имеет:
- свидетельство ФГУП «ВНИИМ им. Д.И. Менделеева» о метрологической аттестации программного обеспечения (программы) ИВК № ПО - 2550 - 06 - 2013 от 15.04.2013;
- свидетельство ФГУП «ВНИИР» о метрологической аттестации программного обеспечения АРМ оператора № 23104-12 от 11.09.2012.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.
Технические характеристики
Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой относительной погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1 |
Массового расхода нефтепрод уктов |
1 (измерительная линия № 1) |
Счетчики-расходомеры массовые Micro Motion модели CMF |
Комплекс измерительновычислительный ИМЦ-07 |
от 21 до 136 т/ч |
±0,25 % |
|
2 |
1 (измерительная линия № 2) |
±0,25 % | ||||
|
3 |
1 (измерительная линия № 3) |
±0,25 %1) (±0,20 %)2) | ||||
1) Пределы допускаемой относительной погрешности ИК массового расхода с СРМ, применяемым в качестве резервного.
2) Пределы допускаемой относительной погрешности ИК массового расхода с контрольно-резервным СРМ, применяемым в качестве контрольного.
Таблица 4 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений расхода, т/ч - через СИКН - через измерительную линию |
от 21 до 272 от 21 до 136 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
± 0,25 |
Таблица 5 - Основные технические характеристики СИКН и параметры из измеряемой среды
|
Наименование характеристики |
Значение характеристики |
|
Количество измерительных линий, шт. |
3 (две рабочие, одна контрольно-резервная) |
|
Избыточное давление, МПа, не более |
6,3 |
|
Режим работы СИКН |
Периодический |
|
Параметры измеряемой среды: | |
|
Измеряемая среда |
нефтепродукты (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) |
|
Температура, °С |
От минус 5 до 40 |
|
Плотность, кг/м3 |
От 720 до 860 |
|
Массовая доля воды в измеряемой среде, % |
Отсутствует |
|
Массовая доля механических примесей, % |
Отсутствует |
|
Содержание свободного газа, % |
Отсутствует |
|
Давление насыщенных паров, кПа (мм рт. ст.), не более |
66,7 (500) |
|
Условия эксплуатации СИКН: | |
|
Температуры окружающей среды, °С |
От минус 50 до 50 |
|
Относительная влажность (без конденсации влаги), % |
От 10 до 100 |
|
Атмосферное давление, кПа |
От 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации СИКН типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 6.
Таблица 6- Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6, заводской № 5/587/6 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 1174-14-2020 |
1 экз. |
Поверка
осуществляется по документу МП 1174-14-2020 «ГСИ. Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 5/587/6. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2020 г.
Основные средства поверки:
- рабочий эталон 1-го или 2-го разряда в соответствии с частью 2 Государственной поверочной схемы, утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
Сведения о методах измерений
приведена в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 5/587/6» с изменением № 1, зарегистрирована в Федеральном
информационном фонде по обеспечению единства измерений под № ФР.1.29.2015.21036.
Нормативные документы
Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
