Датчики силы НЕТ 033
| Номер в ГРСИ РФ: | 62703-15 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики силы НЕТ 033 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62703-15 |
| Действует | по 12.11.2030 |
| Наименование | Датчики силы |
| Модель | НЕТ 033 |
| Приказы |
№2134 от
02.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55bd39fa-083a-61e2-62eb-128f85b20c77 |
Производитель / Заявитель
АО «НИИФИ», РОССИЯ, 440026, Володарского ул., 8/10, г. Пенза
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (91%) |
| Неуспешных поверок (СИ непригодно) | 2 (9 %) |
| Актуальность информации | 04.12.2025 |
Поверители
Скачать
|
62703-15: Описание типа
2015-62703-15.pdf
|
Скачать | 184.7 КБ | |
|
62703-15: Методика поверки
2022-mp62703-15.pdf
|
Скачать | 564.6 КБ | |
|
62703-15: Описание типа
2025-62703-15.pdf
|
Скачать | 376.8 КБ |
Описание типа
Назначение
Датчики силы НЕТ 033 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.
Описание
Основным узлом датчика является упругий элемент столбикового типа, соединённый с силопередающими элементами (серьгой или блоком силопередачи). На наружной поверхности упругого элемента наклеены тензорезисторы, которые смонтированы в мостовую схему Уитстона. Датчик имеет элементы балансировки мостовой схемы, резисторы температурной компенсации нуля и чувствительности. От механических повреждений элемент силоизмерительный защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через вилку СНЦ13-10/10В-1-В ГЕО.364.245 ТУ.
Передача усилий на датчик осуществляется, через резьбовое соединение М64*3-7Н, а с противоположной стороны устанавливается:
- для сил сжатия - блок силопередающий;
- для сил сжатия и растяжения - серьга.
При приложении к датчику силы сжатия или растяжения происходит деформация упругого элемента. Деформация упругого элемента воспринимается тензорезисторами, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.
Общий вид датчика силы НЕТ 033 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.
Маркировка индекса и варианта исполнения, предела измерения выполняется методом гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер выполняется методом гравирования на корпусе в виде цифрового обозначения,
Нанесение знака поверки на датчики не предусмотрено.
Доступ к месту настройки невозможен без повреждения корпуса.

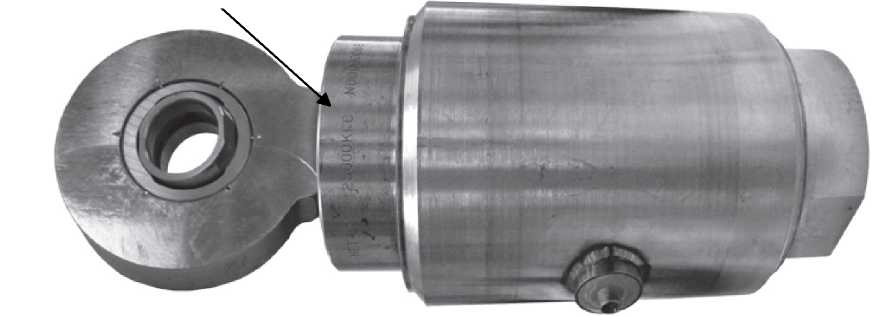

Место нанесения маркировки индекса, варианта исполнения и заводского номера
Рисунок 1 - Общий вид датчика силы НЕТ 033
|
Индекс и вариант исполнения |
Диапазон измерений, кгс |
Вид измеряемой нагрузки |
Масса, кг |
|
НЕТОЗЗ |
0-25000 |
Сила сжатия (рис.З) |
17,75 |
|
Сила сжатия, растяжения (рис.2) |
14,86 | ||
|
НЕТ033-01 |
0 - 50000 |
Сила сжатия (рис.З) |
19,34 |
|
Сила сжатия, растяжения (рис.2) |
16,45 |

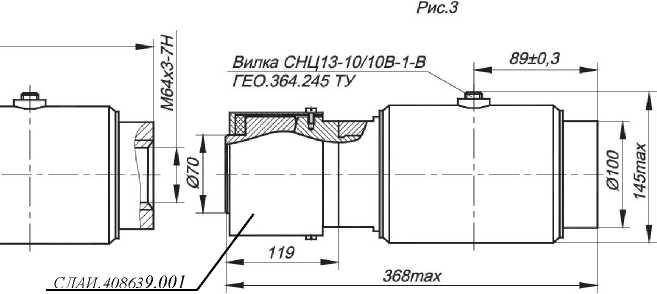

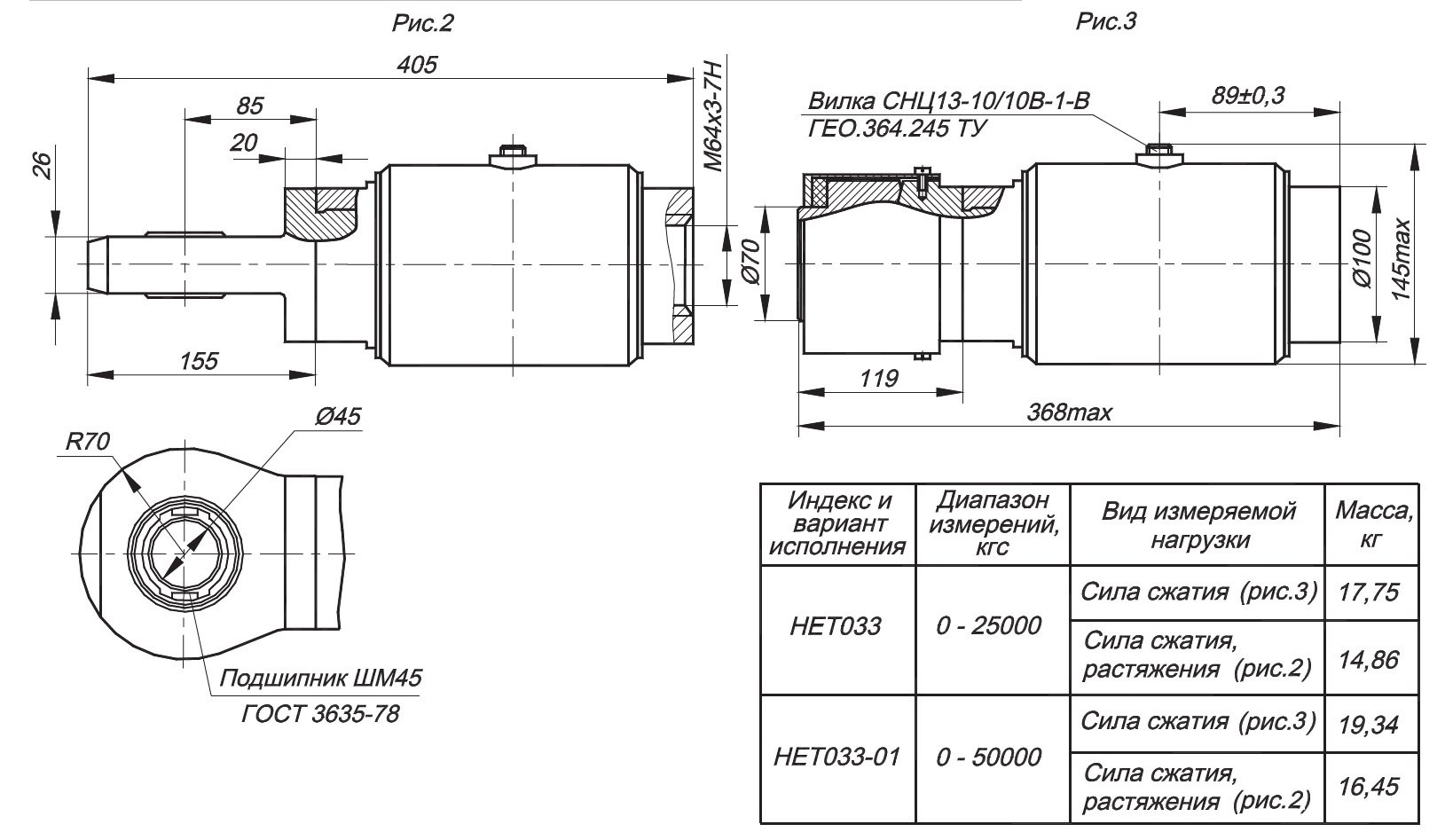

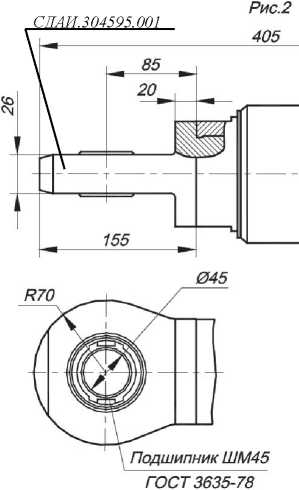

Рисунок 2 - Габаритные и установочные размеры датчика силы НЕТ 033
Технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы (в зависимости от варианта исполнения датчика), Н (кгс) - НЕТ 033 -НЕТ 033-01 |
от 0 до 245249 (25000) от 0 до 490499 (50000) |
|
Входное сопротивление мостовой схемы, Ом |
от 388 до 412 |
|
Выходное сопротивление мостовой схемы, Ом |
от 388 до 412 |
|
Приведенное значение выходного сигнала от номинальной силы, без учета знака, мВ/В |
от 1,26 до 1,54 |
|
Начальный сигнал, мВ, не более |
1,68 |
|
Пределы допускаемой приведенной погрешности измерения силы, % |
±0,5 |
|
Габаритные и установочные размеры: - длина датчика, мм - ширина датчика, мм, не более - установочная внутренняя резьба датчика: Масса, кг, не более |
250 145 М64х3-7Н 25 |
Знак утверждения типа
наносится на титульных листах эксплуатационной документации офсетным способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
НЕТ 033 |
1 шт. |
|
Серьга |
СДАИ.304595.001 |
1 шт. |
|
Блок силопередающий |
СДАИ.408639.001 |
1 шт. |
|
Формуляр |
Bm2.323.033 ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
Bm2.323.033 ТО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в п.11 технического описания и инструкции по эксплуатации Вm2.323.033 ТО.
Нормативные документы
Датчик силы НЕТ 033. Технические условия Вm 2.323.033 ТУ.
