Датчики вибраций АНС 002
| Номер в ГРСИ РФ: | 62712-15 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики вибраций АНС 002 (далее - датчики) предназначены для измерения вибрационных ускорений и преобразования вибрационного ускорения в напряжение переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62712-15 |
| Действует | по 12.11.2030 |
| Наименование | Датчики вибраций |
| Модель | АНС 002 |
| Приказы |
№2152 от
07.10.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3ff50b9b-78e6-dcf9-bd51-1ce40951c8ce |
Производитель / Заявитель
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 89 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
62712-15: Описание типа
2015-62712-15.pdf
Файл устарел
|
Скачать | 121.3 КБ | |
|
62712-15: Методика поверки
2022-mp62712-15.pdf
Файл устарел
|
Скачать | 610.8 КБ | |
|
62712-15: Описание типа
2015-62712-15-1.pdf
|
Скачать | 121.3 КБ | |
|
62712-15: Методика поверки
2022-mp62712-15-1.pdf
|
Скачать | 610.8 КБ |
Описание типа
Назначение
Датчики вибраций АНС 002 (далее - датчики) предназначены для измерения вибрационных ускорений и преобразования вибрационного ускорения в напряжение переменного тока.
Описание
Датчик состоит из вибропреобразователя (ВП) АЛС 004 и блока электронного (БЭ), соединенных между собой кабельной перемычкой.
Основным узлом ВП датчика является пьезоэлектрический чувствительный элемент (ЧЭ) - пьезоэлектрический преобразователь инерционного действия, генераторного типа. При воздействии вибрации пьезоэлемент деформируется (работает на изгиб) под действием инерционной силы, пропорциональной действующему ускорению. При этом на обкладках пьезоэлемента появляется знакопеременный заряд, пропорциональный в рабочей полосе частот действующему ускорению. ЧЭ заключен в металлический корпус, соединенный кабелем с разъемом.
Изменение знакопеременного заряда ЧЭ преобразовывается во входном каскаде БЭ в пропорциональное изменение напряжения, которое усиливается усилителем постоянного тока. В БЭ предусмотрена возможность регулирования смещения нуля, коэффициента преобразования и амплитудно-частотной характеристики. Конструктивно БЭ состоит из кожуха, корпуса и двух плат. Платы крепятся с помощью винтов к корпусу.
Датчики в зависимости от частотного диапазона измерений и верхнего предела измеряемой вибрации имеют 8 исполнений (АНС 002 - АНС 002-07).
В связи с условиями эксплуатации знак поверки наносится на свидетельство о поверке.
Общий вид датчика представлен на рисунке 1. Габаритно-установочные размеры датчика представлены на рисунке 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 3. Крышка на блоке электронного опломбирована металлической пломбой (с проволокой) от несанкционированного вмешательства в процессе транспортировки и хранения. На соединение вибропреобразователя с блоком электронным также имеется металлическая пломба (с проволокой) для предотвращения несанкционированной настройки и вмешательства в процессе эксплуатации, которые могут привести к искажению результатов измерений.

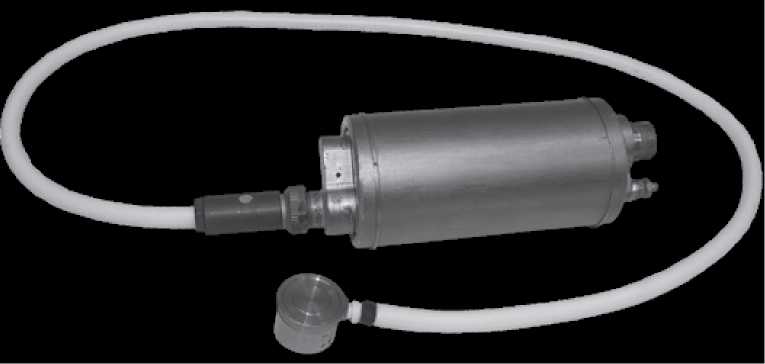

Рисунок 1 - Общий вид датчика

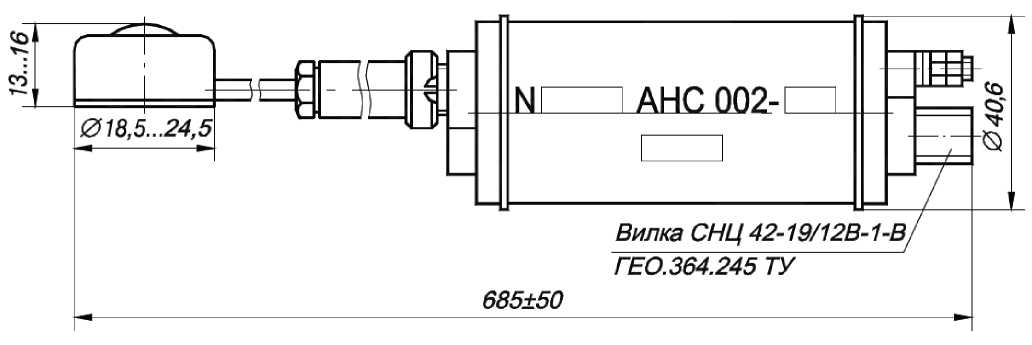

Рисунок 2 - Г абаритно-установочные размеры датчика

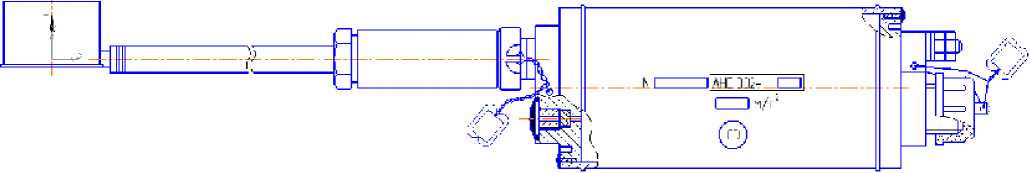

Рисунок 3 - Схема пломбирования от несанкционированного доступа
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
|
Диапазоны измерений вибрационных ускорений, м/с2 |
от 20 до 3000 |
|
Частотные диапазоны измерений, Гц |
1-32; 1-63; 1-125; 5-250; 5-500; 10-1000; 20-2000; 20-4000 |
|
Выходное напряжение, соответствующее диапазону измерений (номинальный выходной сигнал), В |
от 1,8 до 2,06 |
|
Напряжение на выходе датчика при отсутствии входного сигнала (начальный выходной сигнал), В |
3,0 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерения вибрационных ускорений, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики, %, в пределах |
±12,5 |
|
Коэффициент затухания амплитудно-частотной характеристики, дБ, не менее |
35 |
|
Диапазон температуры окружающей среды, °С |
от минус 40 до 50 |
|
Масса, кг, не более |
0,25 |
|
Г абаритные и установочные размеры, мм |
(685 ± 50); (68 ±0,5); 0 40,6 max |
Знак утверждения типа
наносится на титульных листах эксплуатационной документации офсетным способом.
Комплектность
В комплект поставки входят:
- датчик АНС 002;
- формуляр СДАИ.402139.045ФО;
- руководство по эксплуатации СДАИ.402139.045РЭ;
- кронштейн СДАИ.301568.008 (для АЛС 004 - АЛС 004-03) - 1 шт.;
- кронштейн СДАИ.301568.008-01 (для АЛС 004-04) - 1 шт.;
- методика поверки СДАИ.402139.045 МП.
Поверка
осуществляется в соответствии с документом СДАИ.402139.045МП «Датчик вибраций АНС 002. Методика поверки», утвержденным АО «НИИФИ» 11.09.2015 г.
Средства поверки:
- вольтметр В7-16А (Госреестр № 6458-79; диапазон от 0 до 1000) В, класс точности (0,05/0,05 - 0,1/0,1), диапазон от 0 до 750 В, класс точности (0,4/0,05 - 2,5/1,5);
- источник питания постоянного тока Б5-45 (Госреестр № 5965-77; диапазон от 0,1 до 49,9 В, погрешность ±(0,5 % иуст+0,1 % Umax), диапазон от 0,001 до 0,499 А, погрешность ±(1,0 % 1уст+0,2 % Imax)
Сведения о методах измерений
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.045РЭ.
Нормативные документы
1. Датчик вибрации АНС 002. Технические условия СДАИ.402139.045ТУ.
2. ГОСТ Р 8.800-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц».
