Антенны измерительные рупорно-линзовые П6-80/3АА

Назначение

Антенны измерительные рупорно-линзовые П6-80/3АА (далее - антенны П6-80/3АА) предназначены для преобразований сверхвысокочастотного (далее - СВЧ) электромагнитного поля в свободном пространстве в СВЧ мощность в тракте антенны.

Описание

Принцип действия антенн П6-80/3АА состоит в преобразовании СВЧ электромагнитного излучения, падающего на апертуру антенны, в соответствующую ей высокочастотную мощность в волноводном тракте антенны.

Антенны П6-80/3АА исполняются в двух модификациях: пассивная и активная, отличающиеся диапазоном частот и величиной коэффициента усиления.

Конструктивно антенна П6-80/3АА пассивной модификации выполнена в виде рупорно-линзовой антенны, состоящей из конического рупора с волноводным входом и фланцем, фторопластовой линзы в апертуре, защитной радиопрозрачной лавсановой пленки, поворотно-крепежного устройства, позволяющего вращать антенну на 360° относительно геометрической оси конического рупора. Рупор антенны изготовлен из алюминиевого сплава. Внешние поверхности антенны и крепежно-поворотного устройства покрыты порошковой краской.

Конструктивно антенны П6-80/3АА активной модификации состоит из рупорнолинзовой антенны пассивной модификации, съёмных приёмно-преобразовательных модулей (далее - ППМ) и блока гетеродина (далее - БГ).

ППМ предназначены для приёма сигналов частотой от 40 до 78 ГГц с выхода рупорнолинзовой антенны пассивной модификации, переноса их в диапазон частот от 2 до 20 ГГц, усиления и передачи усиленного сигнала на коаксиальный выход. На передней панели корпуса ППМ имеется волноводный вход с фланцем для присоединения к выходу рупорно-линзовой антенны пассивной модификации. На боковой панели расположены вход внешнего источника опорного сигнала и разъём питания.

БГ обеспечивает автономность функционирования антенны П6-80/3АА активной модификации и состоит из гетеродина и аккумуляторной батареи (далее - АБ). Для подключения БГ в комплект поставки входят кабель питания и кабель соединительный высокочастотный. Для зарядки АБ в комплект поставки входит зарядное устройство.

Антенны П6-80/3АА могут устанавливаться на треногу с поворотным устройством.

Элементы антенн П6-80/3АА пассивной модификации, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

Элементы антенн П6-80/3АА активной модификации, влияющие на их метрологические характеристики, от несанкционированного доступа защищены пломбированием (фирменной наклейкой).

Внешний вид антенны П6-80/3АА пассивной модификации с указанием места нанесения знака утверждения типа представлен на рисунке 1.

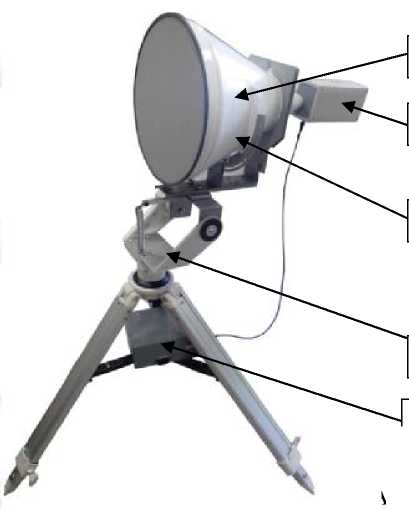

Внешний вид антенны П6-80/3АА активной модификации с указанием места нанесения знака утверждения типа и мест расположения наклеек от несанкционированного доступа представлен на рисунке 2.

Антенны П6-80/3АА в комплекте с измерительным приемником, селективным микровольтметром, анализатором спектра могут быть использованы для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств, совместно с измерительными генераторами для возбуждения в свободном пространстве электромагнитных полей с заданной плотностью потока энергии.

Для подсоединения приемных устройств в комплект поставки антенны П6-80/3АА могут входить волноводные адаптеры.

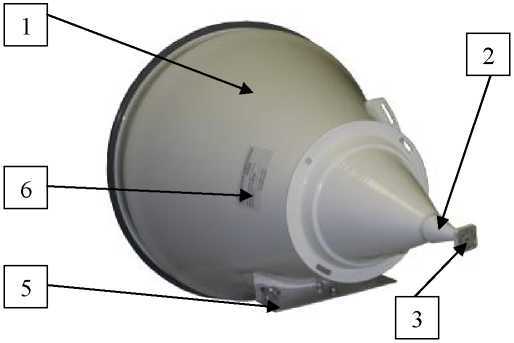

1 - конический рупор

2 - волноводный выход

3 - фланец

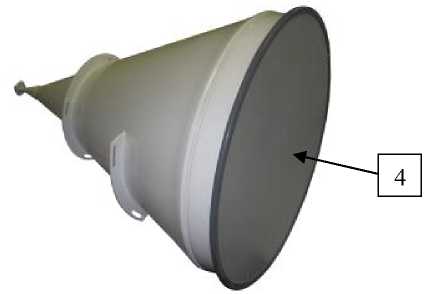

- защитная радиопрозрачная лавсановая пленка

5 - поворотно-крепежное устройство

6 - место нанесения знака утверждения типа Рисунок 1

3

I пассивной модификации

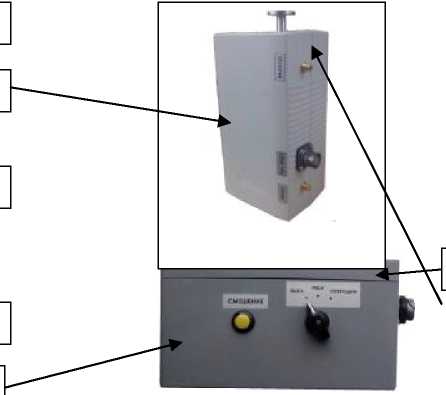

2 - ППМ

3 - БГ

1

2

6

4

5

4 - тренога

5 - место расположения наклеек от несанкционированного доступа

6 - место нанесения знака утверждения типа

Рисунок 2

Технические характеристики

антенны П6-80/3АА пассивной модификации приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики антенны П6-80/3АА активной модификации приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист документа «Антенны измерительные рупорно-линзовые П6-80/3АА. Руководство по эксплуатации РПУА.411111.011 РЭ» и на антенну П6-80/3АА пассивной модификации по технологии предприятия-изготовителя.

Комплектность

Комплект поставки антенн П6-80/3АА пассивной модификации приведен в таблице 3, антенн П6-80/3АА активной модификации приведен в таблице 4.

Таблица 3

Таблица 4

Поверка

осуществляется в соответствии с документом РПУА.411111.011 МП «Инструкция. Антенны измерительные рупорно-линзовые П6-80/3АА. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 9 декабря 2015 года.

Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

Основные средства поверки:

- государственный эталон единицы коэффициента усиления (эффективной площади) направленных антенн с размером апертуры до 40 см УВТ 96-А-2000, регистрационный № 3.1.ZZT.0015.2012, диапазон частот от 54 до 118 ГГц, диапазон воспроизводимых значений коэффициента усиления от 34,0 до 36,9, СКО воспроизведения 0,08 дБ, неисключенная систематическая погрешность 0,13 дБ;

- приёмная рупорная антенна ДУЛ2.Э008.001 № 01/1 из состава Государственного первичного эталона единицы плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178 ГГц ГЭТ 160-2006, приказ Федерального агентства по техническому регулированию и метрологии от 14.07.2006 г. № 1838, диапазон частот от 37,5 до 53,57 ГГц, диапазон измерений коэффициента усиления от 24,0 до 26,5 дБ, пределы допускаемой погрешности измерений коэффициента усиления ± 0,25 дБ;

- государственный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц, регистрационный № 3.1.ZZT.0148.2015, диапазон измерений модуля комплексного коэффициента отражения S11 от 0,006 до 1, пределы погрешности измерения модуля коэффициента отражения S11 ± (0,006 + 0,014-| Su | + 0,017-| S11 | 2);

- генератор сигналов высокочастотный Г4-141, регистрационный № 6861-78, диапазон частот от 37,5 до 53,57 ГГц, пределы допускаемой погрешности установки частоты ±1 %, выходная мощность не менее 440 3 Вт, пределы регулирования выходной мощности от 0 до 30 дБ;

- генератор сигналов высокочастотный РГ4-14, регистрационный № 6861-78, диапазон частот от 78,33 до 118,10 ГГц, пределы допускаемой погрешности установки частоты ± 1,5 %, выходная мощность не менее 2-10 3 Вт, пределы регулирования выходной мощности от 0 до 30 дБ

- частотомер электронно-счетный Ч3-66, регистрационный № 6861-78, диапазон измерений от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ± [6о + (fx^t^) 1], где 6о - относительная погрешность по частоте опорного генератора, 1сч — установленное время счета;

- государственный рабочий эталон единицы частоты номинальных значений 1 Гц, 5 МГц, 10 МГц, регистрационный № 3.1.ZZT.0099.2015, пределы допускаемой относительной погрешности воспроизведения частоты ± 5-10"11;

- анализатор спектра R&S FSP40, регистрационный № 26744-09, диапазон частот от 9 кГц до 40 ГГц, диапазон измеряемых уровней от среднего уровня шумов до 30 дБ (1 мВт), пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала ± 240 6;

- аттенюатор поляризационный Д3-37, регистрационный № 6188-77, диапазон частот от 37,50 до 53,57 ГГц, погрешность ослабления в диапазоне 0 до 50 дБ ± 0,2-А, где А - величина ослабления, установленная по шкале аттенюатора;

- аттенюатор поляризационный Д3-38, регистрационный № 6188-77, диапазон частот от 53,57 до 78,33 ГГц, пределы допускаемой погрешности ослабления в диапазоне 0 до 50 дБ ± 0,2-А, где А - величина ослабления, установленная по шкале аттенюатора.

Сведения о методах измерений

Антенны измерительные рупорно-линзовые П6-80/3АА. Руководство по эксплуатации РПУА.411111.011 РЭ.

Нормативные документы

1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2 Антенны измерительные рупорно-линзовые П6-80/3АА. Технические условия РПУА.411111.011 ТУ.
