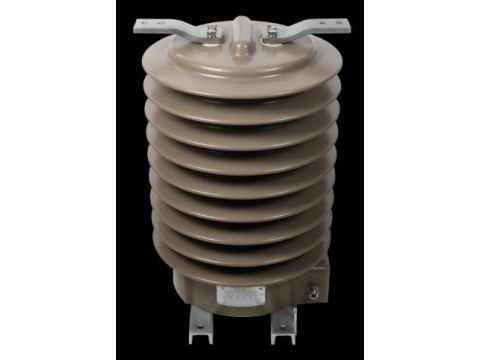

Трансформаторы тока ТЛ-ЭК-35

Назначение

Трансформаторы тока ТЛ-ЭК-35 (далее - трансформаторы тока, трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичнойобмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов тока - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора тока.

Трансформаторы тока могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентовтрансформации и различные значения номинального вторичного тока.

Выводы вторичных обмоток и выводы обмоток для подключения счетчиков электрической энергии размещены в отдельной контактной коробке у основания трансформатора, снабженной крышкой пломбирования для предотвращения несанкционированного доступа.

Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Количество болтов определяется номинальным первичнымтоком.

Трансформаторы тока изготавливаются в разных конструктивных исполнениях, отличающихся конфигурацией, метрологическими и техническими характеристиками.

Заводской номер наносится любым технологическим способом на табличку техническихданных трансформаторов в виде цифрового или буквенно-цифрового кода.

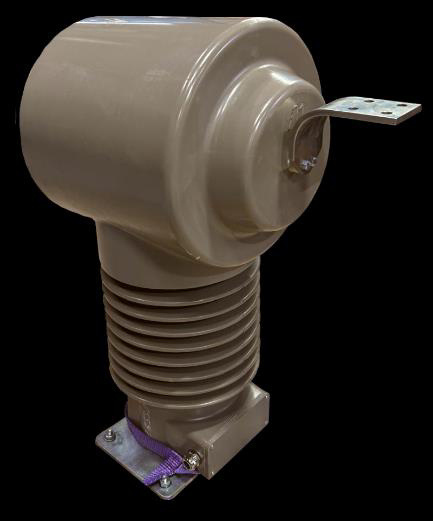

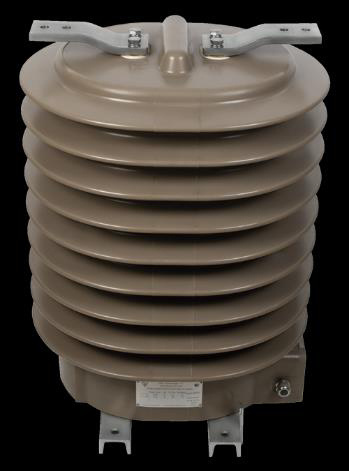

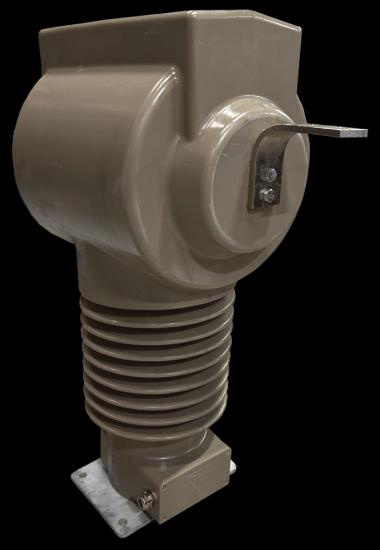

Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. В обязательном случае знакповерки на трансформаторы тока не наносится.

Место нанесения заводского номера

Место нанесения знака утверждения типа

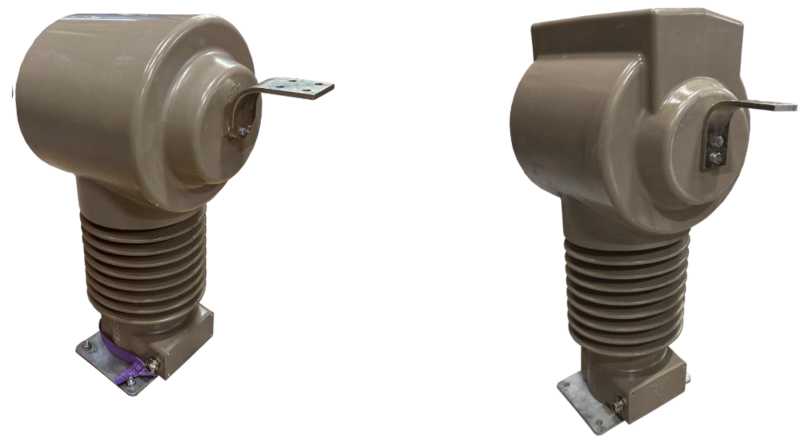

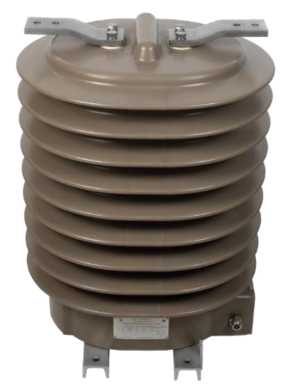

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Пломбирование трансформаторов не предусмотрено.

Структура условного обозначения исполнений трансформаторов: ТЛ - ЭК - 35 Х - Х Х - Х - Х / Х Х Х ХкА (Хс)

Время протекания тока термической стойкости (1 или 3 секунды)

Ток       термической

стойкости, кА

Категория размещения по ГОСТ 15150-69

Климатическое исполнение

По ГОСТ 15150-69

Номинальный вторичный тока, А (при наличии нескольких вторичных Токов указываются все через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указываются в скобках)

Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких вторичных обмоток указывают номинальную вторичную нагрузку каждой из них в виде дроби

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается Только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Номинальное напряжение, кВ
