Стенды балансировочные торговой марки "HOFMANN" GEODYNA мод. 7340 S, 7340 L, 7340 P
| Номер в ГРСИ РФ: | 62828-15 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | Фирма "Alfons Haar", Германия |
Счётчики жидкости лопастные MKA 2290, MKA 3350 предназначены для измерений объёма различных нефтепродуктов, протекающих по трубопроводу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62828-15 |
| Действует | по 15.10.2025 |
| Наименование | Стенды балансировочные торговой марки "HOFMANN" |
| Модель | GEODYNA мод. 7340 S, 7340 L, 7340 P |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 908013ec-e654-8b97-76bf-e1cc99c0239a |
Производитель / Заявитель
Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
62828-15: Описание типа
2015-62828-15.pdf
|
Скачать | 96.8 КБ | |
|
62828-15: Методика поверки
2022-mp62828-15.pdf
|
Скачать | 69.2 КБ |
Описание типа
Назначение
Стенды балансировочные под товарным знаком «HOFMANN» серии GEODYNA моделей 7340 S, 7340 L, 7340 P (далее - стенды) предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Описание
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды предназначены для балансировки колес легковых автомобилей и микроавтобусов.
Индекс в конце наименования модели означает следующее:
|
Индекс |
Конструктивные особенности |
|
S |
Стенд оснащён ультразвуковым датчиком измерения ширины обода |
|
L |
Стенд оснащён точечным лазерным указателем положения груза |
|
P |
Стенд оснащён электромеханическим зажимным устройством «Power clamp» |
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стенда.

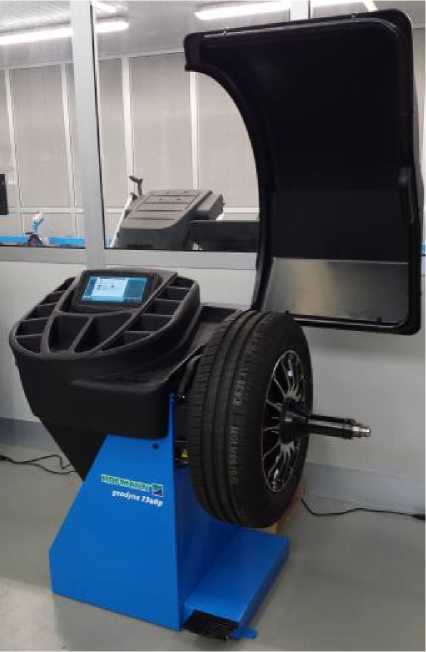

Рисунок 1 - Общий вид стендов балансировочных под товарным знаком «HOFMANN» серии GEODYNA моделей 7340 S, 7340 L, 7340 P
Технические характеристики
|
Характеристики |
Значение характеристики |
|
Модель |
7340 S, 7340 L, 7340 P |
|
Диаметр обода балансируемого колеса, мм |
203,2 - 635 |
|
Ширина обода балансируемого колеса, мм |
25,4 - 559 |
|
Диапазоны измерений величины неуравновешенной массы дисбаланса, г |
0 - 300 |
|
Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, колеса, % - в диапазоне (0-100) г - в диапазоне (100-300) г |
±3 ±5 |
|
Диапазон измерений угла установки корректирующей массы, ...° |
0 - 360 |
|
Предел допускаемой абсолютной погрешности измерений угла установки корректирующей массы, ...° |
±3 |
|
Габаритные размеры (ДхШ*В), мм, не более |
1100x1150x1834 |
|
Максимальная масса балансируемого колеса, кг |
70 |
|
Характеристики |
Значение характеристики |
|
Масса, не более, кг |
210 |
|
Напряжение питания, В |
q q q+10% 220-15% |
|
Частота питающей сети, Гц |
50±1 |
|
Рабочий диапазон температур, °С |
от 0 до плюс 50 |
Знак утверждения типа
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Комплектность
- стенд балансировочный;
- комплект зажимных и установочных приспособлений и принадлежностей;
- руководство по эксплуатации.
Поверка
осуществляется по документу МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008, нагрузка максимальная 2,0 кг, класс точности - высокий;
- ротор контрольный;
- контрольные грузы массой 10 %, 50%, 100% от верхнего предела измерений стендов балансировочных;
- линейка измерительная металлическая (0 - 500 мм), ПГ±0,2 мм, ГОСТ 427-75.
Сведения о методах измерений
Методика измерений приведена в документе «Стенды балансировочные под товарным знаком «HOFMANN» серии GEODYNA моделей 7340 S, 7340 L, 7340 P. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».
2. ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».
3. Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.
