Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204
| Номер в ГРСИ РФ: | 62941-15 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
| 62941-15: Описание типа СИ | Скачать | 153.8 КБ |
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62941-15 |
| Наименование | Осциллографы цифровые запоминающие |
| Модель | RTE1152, RTE1154, RTE1202, RTE1204 |
| Срок свидетельства (Или заводской номер) | 25.12.2020 |
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 99 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 97 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 62941-15: Описание типа СИ | Скачать | 153.8 КБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204 имеют следующие опции:
RTE-B1 - логический пробник;
RTE-B10 - интерфейс GPIB;
RTE-B101/B102 - увеличение памяти до 20/50 Мб на канал;
RTE-K1 - анализ протокола I2C/SPI;
RTE-K2 - анализ протокола UART/RS232;
RTE-K3 - анализ протокола CAN/LIN;
RTE-K4 - анализ протокола FlexRay;
RTE-K6 - анализ протокола MIL-1553;
RTE-K7 - анализ протокола Arinc 429;
RTE-K8 - анализ протокола Ethernet;
RTE-K17 - режим высокого разрешения до 16 бит;
RTE-K31 - анализ электрической мощности;
RTE-K50 - анализ протокола Manchester;
RTE-K60 - анализ протокола USB.

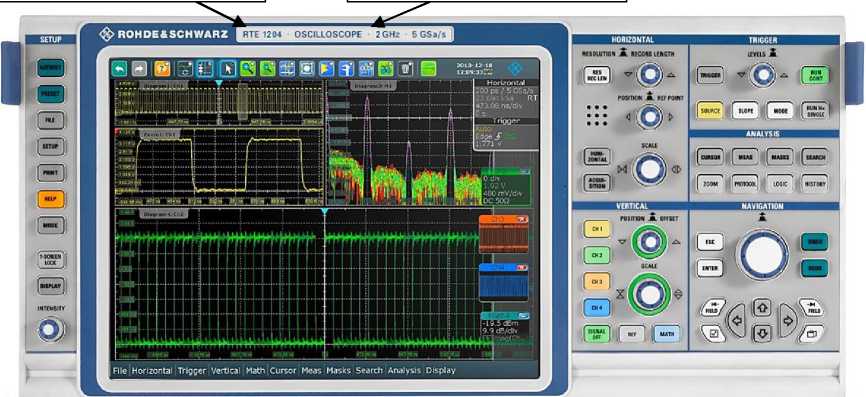

Общий вид осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Модель осциллографа Полоса пропускания
Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака поверки
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW RTE |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.60.1.1 |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Число каналов |
RTE1152, RTE1202 |
2 | |
|
RTE1154, RTE1204 |
4 | ||
|
Разрядность АЦП, бит |
8 | ||
|
Максимальная частота дискретизации Fд на каждый канал, Гц |
5*109 | ||
|
Объем памяти на каждый канал, миллионов отсчетов |
в стандартной комплектации |
10 (20/40 при объединении каналов) | |
|
с опцией RTE-B101 |
20 (40/80 при объединении каналов) | ||
|
с опцией RTE-B102 |
50 (100/200 при объединении каналов) | ||
|
Полоса пропускания при входном сопротивлении 50 Ом, МГц |
RTE1152, RTE1154 |
от 0 до 1500 | |
|
RTE1202, RTE1204 |
от 0 до 2000 | ||
|
Время нарастания переходной характеристики, пс, не более |
RTE1152, RTE1154 |
235 | |
|
RTE1202, RTE1204 |
175 | ||
|
Диапазон значений коэффициента развертки, с/дел |
от 5^10-11 до 50 | ||
|
Пределы допускаемой относительной погрешности по частоте SF внутреннего опорного генератора |
±1П0’5 | ||
|
Пределы допускаемой абсолютной погрешности измерения временного интервала Тизм для захвата сигнала в однократном режиме, при коэффициенте отклонения (КО) > 0,01 В/дел, с |
±(0,4/Тд + 5Р*Тизм) | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,0005 до 1 |
|
R = 1 МОм |
от 0,0005 до 10 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, % |
КО > 0,005 В/дел |
±1,5 |
|
КО < 0,005 В/дел |
±2,0 | |
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом КО > 0,5 В/дел КО = 0,1; 0,2 В/дел КО < 0,05 В/дел |
±10 ±(4,9-5-КО) ±(1,6-5-Ко) |
|
R = 1 МОм КО > 1 В/дел КО = 0,1; 0,2; 0,5 В/дел КО < 0,05 В/дел |
±(129,5-5-КО) ±(12,4-5-КО) ±(1,15-5-Ко) | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,005 -исм+0,15 -КО+0,001) | |
|
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения Диизм, В |
±(6КО-(иизм -исм)/100+дисм) | |
|
Источники синхронизации |
входы каналов | |
|
Режимы запуска |
автоматический, ждущий, однократный, n-кратный | |
|
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, длительности фронта, интервалу, ТВ строке/кадру, кодовой последовательности, логическому условию в одном канале, логической комбинации в нескольких каналах | |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
0,1 | |
|
Примечание: 1;д - частота дискретизации КО - коэффициент отклонения R - входное сопротивление исм - постоянное смещение иизм - измеренное напряжение | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Г абаритные размеры (ширина х высота х глубина), мм, не более |
427x249x204 |
|
Масса (без опций и аксессуаров), кг, не более |
8,8 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +40 °С, %, не более |
от 0 до +45 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и маркируется на передней панели осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTE1152, RTE1154, RTE1202, RTE1204 |
1 шт. |
|
Опции |
- |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Пассивные пробники |
- |
по количеству каналов |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-2511-441-2015 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-2511-441-2015 «ГСИ. Осциллографы цифровые запоминающие RTE1152, RTE1154, RTE1202, RTE1204. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21.09.2015 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTE1152, RTE1154, RTE1202, RTE1204 в соответствии с рис. 2 или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
