Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа Навигационно-криптографические модули НКМ-К
| Номер в ГРСИ РФ: | 62964-15 |
|---|---|
| Категория: | Тахографы |
| Производитель / заявитель: | ООО "СПЕЦПРОЕКТ-2", г.Москва |
| 62964-15: Описание типа СИ | Скачать | 95.2 КБ |
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат потребителя, скорости и синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГН
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62964-15 |
| Наименование | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа |
| Модель | Навигационно-криптографические модули НКМ-К |
| Срок свидетельства (Или заводской номер) | 25.12.2020 |
Производитель / Заявитель
ООО "СПЕЦПРОЕКТ-2", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 62964-15: Описание типа СИ | Скачать | 95.2 КБ |
Описание типа
Назначение
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К» (далее - блоки)
предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат потребителя, скорости и синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС/GPS в частотном диапазоне L1.
Конструктивно блок представляет собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART. Блок оснащен платой навигационной для работы по спутниковым сигналам систем ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA(M), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Срок службы блоков составляет три года с момента активации (максимальный срок хранения до активации 1 год).
Внешний вид блока приведен на рисунках 1-2.

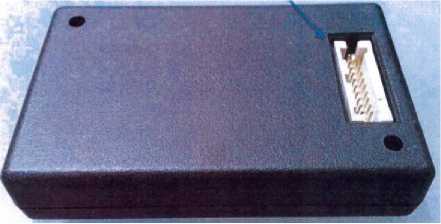

Рисунок 1 - Общий вид блока
Место нанесения знака утверждения типа
Места пломбировки от несанкционированного доступа

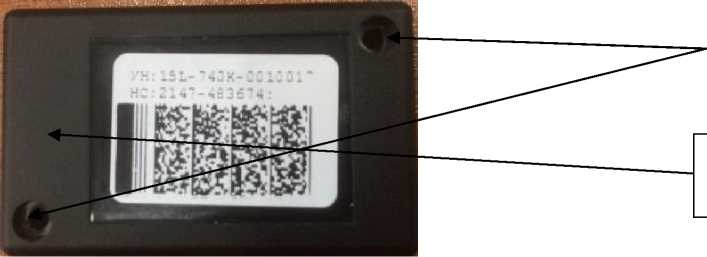

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака об
утверждении типа
Программное обеспечение
Блоки работают под управлением специализированного программного обеспечения (ПО) «2.09».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2.09 и выше |
|
Номер версии (идентификационный номер ПО) |
2.09 и выше |
Метрологически значимая часть ПО блоков и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики блоков приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
± 3 |
|
Границы погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м |
± 15 |
|
Пределы абсолютной погрешности измерения скорости* в диапазоне от 20 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч |
± 2 |
|
Пределы абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с |
± 2 |
|
Напряжение питания постоянного тока, В |
от 3,1 до 3,5 от 4,8 до 5,3 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
57х35х12 |
|
Масса, кг, не более |
0,12 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 20 °С, %, не более |
от -40 до +70 80 |
|
Примечание - * плановая составляющая |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационнокриптографические модули «НКМ-К». Руководство по эксплуатации» типографским способом, на корпус блока в виде наклейки или лазерной гравировки.
Комплектность
Комплектность блока приведена в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Программно - аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-К» |
1 шт. |
|
Комплект эксплуатационных документов |
1 комл. |
|
Методика поверки «Инструкция. Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационнокриптографические модули «НКМ-К». Методика поверки 651-15-58МП» с изменением № 1 |
1 шт. |
Поверка
осуществляется по документу 651-15-58 МП «Инструкция. Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационнокриптографические модули «НКМ-К». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИФТРИ» 19.11.2018 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с;
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых блоков с требуемой точностью.
Результаты поверки блоков удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
ИПФШ.467756.004ТУ Программно-аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-К». Технические условия
Другие Тахографы
