Весы напольные медицинские МП "Здоровье"
| Номер в ГРСИ РФ: | 62995-16 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "МИДЛиК", г.Лобня |
Весы напольные медицинские МП «Здоровье» (далее — весы) предназначены для определения массы людей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 62995-16 |
| Действует | по 15.10.2030 |
| Наименование | Весы напольные медицинские |
| Модель | МП "Здоровье" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | abc8d19a-41c3-87aa-c4de-2e5d0b222879 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»), Московская обл., г. Лобня
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
38887
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37604 (97%) |
| Неуспешных поверок (СИ непригодно) | 1283 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
62995-16: Описание типа
2024-62995-16.pdf
|
Скачать | 394.9 КБ | |
|
62995-16: Методика поверки
2024-mp62995-16.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Весы напольные медицинские МП «Здоровье» (далее — весы) предназначены для измерений массы и длины (роста) пациента.
Описание
Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя аналоговые тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R 76-1—2011), индикатор (Т.2.2.2 ГОСТ OIML R 76-1—2011).
ГПУ представляет собой металлическую конструкцию с платформой для принятия нагрузки, опирающуюся на один или четыре датчика.
Сигнальные кабели датчиков напрямую (или через соединительную коробку) подключаются к индикатору, который представляет результаты взвешивания и имеет клавиши управления весами.
Весы выпускаются в исполнениях:
- с ультразвуковым ростомером (РУ),
- с механическим ростомером (Р) (ростомер медицинский МР, регистрационный номер в Федеральном информационном фонде по обеспечение единства измерений 69547-17).
Ультразвуковой ростомер состоит из корпуса ростомера, корпуса ультразвукового излучателя и блока электроники модуля ультразвукового ростомера.
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов или их передачей в виде электрического сигнала через интерфейс связи.
Принцип действия ультразвукового ростомера заключается в измерении роста человека, использующий метод эхолокации. Блок электроники модуля ростомера формирует сигнал управления звукоизлучающей мембраной, которая в свою очередь формирует короткий ультразвуковой импульс с частотой 49 кГц. Отраженный от предмета ультразвуковой сигнал улавливается мембраной, усиливается и поступает в блок электроники для дальнейшей обработки.
Принцип действия механического ростомера заключается в механическом перемещении верхней части стойки ростомера с мерной планкой до соприкосновения планки мерной с верхней точкой головы.

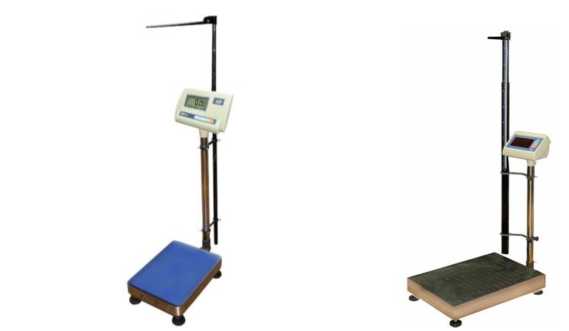

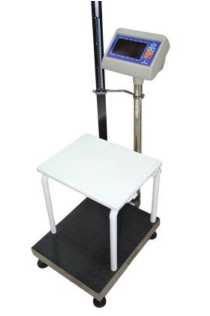

Общий вид весов представлен на рисунке 1.
МП «Здоровье» 300 ВДА (50/100; Р) (400х500)
МП «Здоровье» 60
ВЖА (20; Р) (400х500)
МП «Здоровье» 300 ВДА (50/100; Р) (800х800)
МП «Здоровье» 150
ВДА (20/50; Р) (400х500)
МП «Здоровье» 150 ВДА (20/50; РУ) (310х360)
МП «Здоровье» 300 ВДА (50/100) (800х800)
Рисунок 1 — Общий вид весов (пример)
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):
- устройство слежения за нулем (T.2.7.3);
- устройство выборки массы тары (T.2.7.4.1);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
Класс точности, значение максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов), наносятся на маркировочную табличку и/или лицевую панель индикатора весов.
Модификации весов имеют обозначения вида:
МП «Здоровье» 60 ВЕЖАЧ
-(10/20; Р) (400x500)
Значение максимальной нагрузки, кг:-----------------------
60, 150, 200, 300, 600;
Назначение:
В — весы с одним дисплеем, на котором отображается информация взвешивания;
Количество датчиков:
Индекс отсутствует — один датчик
Е— несколько датчиков;
Тип дисплея:
Ж— жидкокристаллический дисплей;
Д — светодиодный дисплей.
Тип питания:
А — питание от сети, наличие встроенной батареи.
Наличие дополнительных устройств:
Индекс отсутствует — нет дополнительных устройств;
Ч — исполнение с печатающим устройством;
Р — наличие устройства беспроводной передачи данных
Поверочное деление, г:
- для однодиапазонных весов: 10; 20; 50; 100; 200.
- для многоинтервальных весов 10/20;20/50;50/100;100/200.
Наличие ростомера
Индекс отсутствует — ростомер не входит в состав весов
Р — в состав весов входит механический ростомер
РУ - в состав весов входит ультразвуковой ростомер
Длина грузоприемной платформы, мм
300; 310; 360; 400; 450; 500; 550; 600; 800.
Ширина грузоприемной платформы, мм
300; 310; 400; 450; 500; 550; 600; 800.

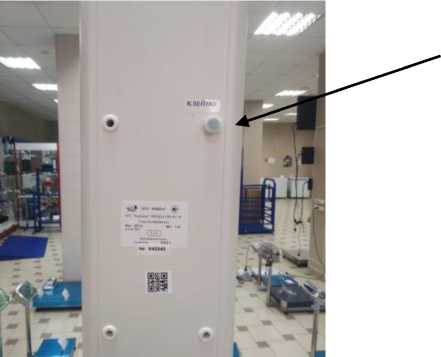

Схема пломбировки от несанкционированного доступа и мест нанесения знака поверки приведена на рисунке 2.
а) для модификаций с механическим ростомером и без
2
б) для модификаций с ультразвуковым ростомером
Рисунок 2 — Схема пломбировки весов от несанкционированного доступа и мест нанесения знака поверки (пример), (свинцовая (1) или мастичная (2) пломба)
Серийный номер состоит из арабских цифр и/или букв латинского алфавита и наносится на маркировочную табличку, расположенную на корпусе весов.
Пример маркировочной таблички представлен на рисунке 3.
_ ООО “МИДЛиК” [мидл| \—/
МП "Здоровье" 200 ВДА (50; Р)(400х500)
ТУ 9441-032-56692889-2012 ______
Мах е = d Min
200 кг
50 г
1000 г
+10°C/+40 °с
Год выпуска 2023 Г.
Произведено в России
№ 00000000
Рисунок 3 - Пример маркировочной таблички
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.
|
Таблица 1 — Идентификационные данные ПО | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
U2.01 |
|
Цифровой идентификатор ПО |
_ |
|
Другие идентификационные данные (если имеются) |
_ |
Технические характеристики
Метрологические и технические характеристики весов представлены в таблицах 2-5.
Класс точности по ГОСТ OIML R 76-1—2011....................................................................III (средний)
Диапазон уравновешивания тары (выборки массы тары).....................................................100 % Мах
|
Таблица 2 — Метрологические характеристики, однодиапазонные весы | |||
|
Модификация (в скобках указаны варианты обозначения) МП «Здоровье» ... |
Максимальная нагрузка, Max, кг |
Поверочный интервал е, действительная цена деления (шкалы) d (e=d), г |
Число поверочных интервалов п |
|
...60В(Д)(Ж)А-(20;(Р)) (РУ)) (ДхШ) |
60 |
20 |
3000 |
|
...150В(Д)(Ж)А-(50;(Р)) (РУ)) (ДхШ) |
150 |
50 |
3000 |
|
. .200В(Д)(Ж)А-(100;(Р)) (РУ)) (ДхШ) |
200 |
100 |
2000 |
|
...200В(Д)(Ж)А-(50;(Р) (РУ))) (ДхШ) |
200 |
50 |
4000 |
|
...300В(Д)(Ж)А-(100;(Р)) (РУ)) (ДхШ) |
300 |
100 |
3000 |
Таблица 3 — Метрологические характеристики, многоинтервальные весы
|
Модификация (в скобках указаны варианты обозначения) МП «Здоровье» ... |
Максимальная нагрузка, Мах1/Мах2, кг |
Поверочный интервал е 1/е 2, действительная цена деления (шкалы) d 1/ d2 (Ei=di), г |
Число поверочных интервалов П1/ П 2 |
|
...60В(Д)(Ж)А-(10/20;(Р) ) (РУ)) (ДхШ) |
30/60 |
10/20 |
3000/3000 |
|
.150В(Д)(Ж)А-(20/50;(Р) (РУ)) (ДхШ) |
60/150 |
20/50 |
3000/3000 |
|
.150В(Д)(Ж)А-(20/50;(Р)) (РУ)) (ДхШ) |
75/150 |
20/50 |
3750/3000 |
|
.200В(Д)(Ж)А-(50/100;(Р) (РУ)) (ДхШ) |
150/200 |
50/100 |
3000/2000 |
|
.300В(Д)(Ж)А-(50/100;(Р)) (РУ)) (ДхШ) |
150/300 |
50/100 |
3000/3000 |
Таблица 4 - Метрологические характеристики ростомера
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины (роста), мм |
от 300 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений длины (роста) при температуре окружающей среды (20±5) °С, мм |
±5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1—2011), оС |
от + 10 до + 40 |
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
QQM +10% 220 _15% от 49 до 51 |
|
Номинальное напряжение питания внутреннего источника постоянного тока, В |
6 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы напольные медицинские |
МП «Здоровье» |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
Приведены в разделе 4 Работа устройства документа «Весы напольные медицинские МП «Здоровье». Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 9441-032-56692889-2012 «Весы напольные медицинские МП «Здоровье». Технические условия».
