Регистраторы автономные ударных и вибрационных воздействий АДМВ-08
| Номер в ГРСИ РФ: | 63008-16 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Регистратор автономный ударных и вибрационных воздействий АДМВ-08 (далее -АДМВ) предназначен для измерения ускорения при ударных и вибрационных процессах одновременно по трём осям с привязкой к реальному масштабу времени и записи результатов измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63008-16 |
| Действует | по 15.10.2030 |
| Наименование | Регистраторы автономные ударных и вибрационных воздействий |
| Модель | АДМВ-08 |
| Приказы |
№1736 от
22.08.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2b1b4ec2-25ac-5614-36a5-cb87d136fc1e |
Производитель / Заявитель
ООО «ГлобалТест», РОССИЯ, 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 512 (97%) |
| Неуспешных поверок (СИ непригодно) | 16 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
63008-16: Описание типа
2016-63008-16.pdf
|
Скачать | 108.4 КБ | |
|
63008-16: Методика поверки
2016-mp63008-16.pdf
|
Скачать | 527.8 КБ | |
|
63008-16: Описание типа
2025-63008-16.pdf
|
Скачать | 259.3 КБ |
Описание типа
Назначение
Регистратор автономный ударных и вибрационных воздействий АДМВ-08 (далее -АДМВ) предназначен для измерения ускорения при ударных и вибрационных процессах одновременно по трём осям с привязкой к реальному масштабу времени и записи результатов измерений.
Описание
Конструктивно АДМВ представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого размещен пьезоэлектрический вибропреобразователь и электронный блок. На торцевых поверхностях закреплены соединитель USB, кнопка включения питания, индикаторы: включения питания (зеленый), разрядки батареи (красный) и превышения установленного порога срабатывания (жёлтый).
Принцип действия АДМВ основан на преобразовании сигнала, поступающего от встроенного трехкомпонентного вибропреобразователя при ударных и вибрационных воздействиях в низкоимпедансный сигнал напряжения, дальнейшей его оцифровки при помощи 16 разрядного АЦП и запись в память регистратора. Условием выполнения записи события является превышение заданного порога пиковым значением измеренного виброускорения. Объём внутренней памяти для хранения измеренных значений 512 МБ. АДМВ также регистрирует значение влажности и температуры окружающего воздуха.
Питание АДМВ осуществляется от встроенной литиевой батареи ER26500 (9000 мА-ч) напряжением 3,6 В или аналогичной. Время непрерывной работы АДМВ не менее 720 ч.

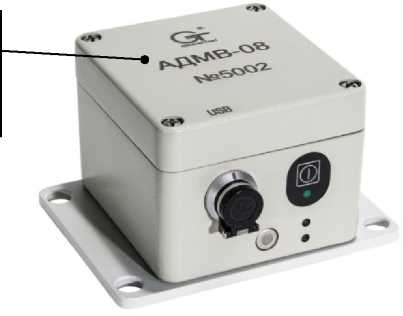

Внешний вид, расположение органов контроля и подключения АДМВ приведены на рисунке 1. Расположение батареи питания под съёмной крышкой приведено на рисунке 2. Пломба-этикетка устанавливается на крепежный винт платы. Все пространство под платой заливается герметиком типа Виксинт.
Нанесение знака поверки на АДМВ не предусмотрено. Маркировка, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.
Место нанесения знака утверждения типа
Место
нанесения пломбы-этикетки
Рисунок 1
Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) предназначено для установления режимов работы АДМВ и представления результатов измерений на экране ПЭВМ. Обмен данными осуществляется по интерфейсу USB. Метрологические характеристики АДМВ нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32.
Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00005 |
|
Номер версии (идентификационный номер) ПО |
17.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.049ПС.
Технические характеристики
|
Наименование технических характеристик |
Значение |
|
Рабочий диапазон частот с затуханием на границах минус 10 %, Гц |
от 0,4 до 200 |
|
Диапазоны измерений амплитуды ускорения, м/с2 |
±100, ±200, ±500 |
|
Частота среза встроенного ФВЧ со спадом АЧХ не менее 40 дБ/декаду и затуханием минус 10 %, Гц |
0,4 |
|
Частоты среза встроенных ФНЧ со спадом АЧХ не менее 80 дБ/декаду и затуханием минус 10 %, Гц |
10, 20, 50, 100, 200 |
|
Пределы допускаемой основной относительной погрешности измерений амплитуды ускорения, % |
±5 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды, % |
±10 |
|
Диапазон измерений температуры окружающего воздуха (опция), оС |
от минус 40 до 60 |
|
Пределы абсолютной погрешности измерений температуры, оС |
±2 |
|
Диапазон измерений относительной влажности окружающего воздуха (опция), % |
от 30 до 95 |
|
Пределы абсолютной погрешности измерений относительной влажности окружающего воздуха, % |
±5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
105х87х62 |
|
Масса, г, не более |
700 |
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 60 °С;
- относительная влажность воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
наносится на верхнюю поверхность корпуса с помощью лазерной маркировки или с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.049ПС и руководства по эксплуатации АБКЖ.431134.049РЭ типографским способом.
Комплектность
|
Наименование и обозначение |
Количество |
|
Регистратор автономный ударных и вибрационных воздействий АДМВ-08 |
1 |
|
Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Паспорт. АБКЖ.431134.049ПС |
1 |
|
ADMV Explorer. Руководство оператора. АБКЖ.00005-08 34 |
1 |
|
Кабель USB A-LEMO |
1 |
|
Установочный компакт-диск |
1 |
|
Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Руководство по эксплуатации. АБКЖ.431134.049РЭ |
Одно на партию |
|
Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Методика поверки |
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации АБКЖ.431134.049РЭ «Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Руководство по эксплуатации».
Нормативные документы
АБКЖ.431134.049ТУ Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Технические условия
