Преобразователи силы первичные Вm 114

Назначение

Преобразователи силы первичные Вт 114 (далее - ПСП) предназначены для измерения сил сжатий и растяжений.

Описание

Принцип действия ПСП основан на преобразовании усилия, воздействующего на чувствительный элемент ПСП, в электрический сигнал.

Конструктивно ПСП состоит из тяги, кожуха, тензорезисторов, вилки. Тяга представляет собой упругий элемент, выполненный в виде полого цилиндра, с одной стороны которого имеется установочное резьбовое отверстие М52*3-7Н, с другой - серьга, в которую впрессован подшипник. На рабочей части упругого элемента клеятся тензорезисторы, собранные в две мостовые измерительные схемы. Для настройки ПСП по начальному сигналу и по уходу начального сигнала от температуры в ПСП предусмотрены подстроечные резисторы. Мостовые измерительные схемы защищены от механических повреждений кожухом, который приваривается к тяге. Подача напряжения питания на ПСП и съем выходного сигнала осуществляется с помощью вилки РРС3-10-1-3 ГЕО.364.215 ТУ, приваренной к кожуху. Сварные соединения обеспечивают герметичное исполнение датчика.

При действии силы на ПСП деформируется упругий элемент. Деформация воспринимается тензорезисторами, в результате чего меняется их электрическое сопротивление, что приводит к изменению выходного сигнала ПСП. По величине выходного сигнала определяется величина измеряемой силы. ПСП имеет индивидуальную градуировочную характеристику.

Знак поверки наносится на свидетельство о поверке. ПСП выполнен в неразъемной конструкции. Несанкционированный доступ к элементам ПСП невозможен.

Общий вид ПСП приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

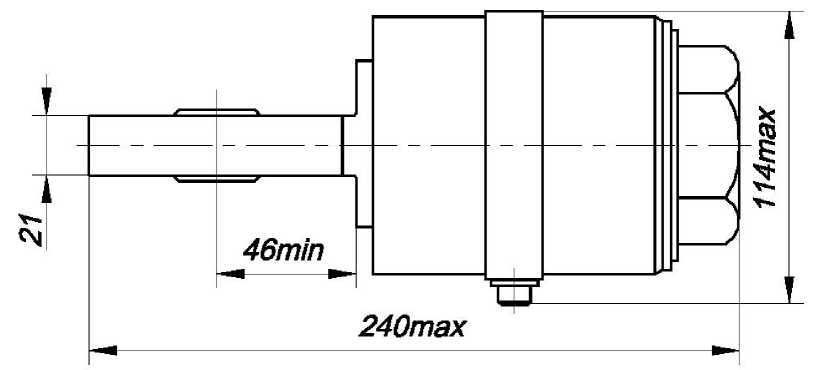

Рисунок 2 - Габаритно-установочные размеры ПСП Вт 114

Технические характеристики

Диапазон измерения сил сжатия и растяжений, Н (кгс)

от 0 до 127400 (13000)

от 679 до 721

от 679 до 721

от минус 0,44 до 0,44

1 5+0,22

, -0,15

±1 240x114x94

4

Входное сопротивление, Ом

Выходное сопротивление, Ом

Приведенный начальный сигнал мостовых схем, мВ/В

Выходной сигнал по абсолютной величине от предела из

мерений сил сжатия, растяжения, мВ/В

Пределы приведенной погрешности измерений сил сжатия

и растяжения, %

Габаритные размеры, мм

Масса, кг, не более

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

преобразователь силы первичный Вт 114;

формуляр Вт 2.323.028ФО;

техническое описание и инструкция по эксплуатации Вт 2.323.028ТО;

методика поверки Вт 2.323.028МП.

Поверка

осуществляется по документу Вт 2.323.028МП, утвержденному АО "НИИФИ" 4.08.2015 г.

Основные средства поверки: тераомметр Е6-13А (Госреестр № 4649-80, диапазон измерений от 10 Ом до 100 ТОм, погрешность измерений ± 2,5 %), источник питания постоянного тока Б5-45 (Госреестр №5965-77, диапазон задаваемых напряжений от 0,1 до 49,9 В, погрешность ±(0,005иуст + 0,001итах)В), прибор комбинированный цифровой Щ 300 (Госреестр №7011-79, диапазон измеряемых напряжений от 1мВ до 10 В, класс точности (0,1/0,2 - 0,05/0,02), динамометр электронный переносной АЦД (Госреестр №49465-12).

Сведения о методах измерений

Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт 2.323.028ТО.

Нормативные документы

Преобразователи силы первичные Вт 114 - технические условия Вт 2.323.028ТУ.
