Амперметры, вольтметры, миллиамперметры, милливольтметры и киловольтметры М380, М381

Назначение

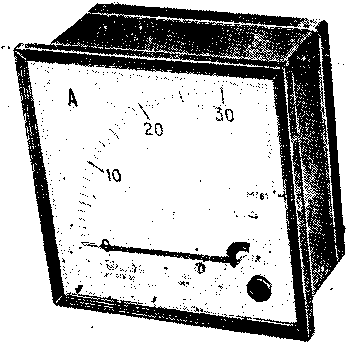

Амперметры и вольтметры’ М380 и М38Г (см. рисунок) предназначены для измерения силы тока и напряжения в цепях постоянного тока.              .

Приборы работают тори температуре окружающего воздуха от —40 до 4-60°С.

Приборы выдерживают без повреждений тряску с 'максимальным ускорением 70 м/с2 при частоте' ударов от 80 до 120 в минуту и вибрацию с максимальным ускорением 15 м/с2 при частоте 100 Гц.

Описание

Амперметры и вольтметры являются приборами магнитоэлектрической системы, их измерительный механизм с внутрирайонным магнитом. Подвижная часть укреплена на кернах и подпятниках.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измерения:

при непосредственном включении 0,5; 0,75; 1,0; 3,0; 5,0; 10,0; 15,0; 30,0; 50,0; 75,0; 100; 150; 300; 500; 10/100; 10/200;

№ 6309—77 Стр. 2

10/500; 50/250; 0,5—0—0,5; 0,75—0—0,75; 1—0—1; 3—0—3;

5—0—5; 10—0—10;   15—0—15;  30—0—30;  50—0—50;

75—0—75; 100—0—100;    150—0—150; 300—0—300;

500-0—500 мА; 1; 2; 3; 5; 10; 20; 30 А; 1—0—1; 2—0—2; 3—0—3; 5—0—5; 10—0—10; 20—0—20; 30—0—30 А; 75; 150 мВ; 3; 7,5; 15; 30; 50; 75; 150; 250; 300; 400; 500; 600; 750 В; 75—0—75; 150—0—150 мВ;' 3—0—3; 7,5—0—7,5; 15—0—15; 30—0—30; 50—0—50; 75—0—75; 150—0—150; 250—0—250;   300—0—300;   400—0—400;   500—0—500;

600—0—600; 750—0—750 В;

с наружным шунтом и калиброванными проводниками сопротивлением 0,035 Ом: 30; 50; 75; 100; 150; 200; 300- 500; 750 А; 1; 1,5; 2,0; 3,0; 4,0; 5,0; 6,0; 7,5 кА; 30—0—30; 50—0—50; 75—0—75; 100—0—100; 150—0—150; 200—0—200; 300—0—300; 500—0—500; 750—0—750 А; 1—0—1; 1,5—0—1,5; 2—0—2; 3—0—3; 4—0—4; 5—0—5; 6—0—6; 7,5—0—7,5 кА;

с наружным добавочным сопротивлением Р 103М 1; 1,5; 3; 1—0—1; 1,5—0—1,5; 3—0—3 кВ.

Габаритные размеры прибора, мм:

М380 160X160X85;

М381 120X120X85.

Л1асса прибора, кг:

М380 1,0;

М381 0,7.

Комплектность

Совместно с приборами поставляют:

1) приспособление для крепления прибора к щиту;

2) калиброванные проводники сопротивлением 0,035 Ом для амперметров с наружным шунтом и милливольтметров;

3) техническое описание и инструкцию по эксплуатации;

4) паспорт.

Поверка

Приборы М380 и М381 поверяют по инструкции 184—62 «По поверке амперметров, вольтметров, ваттметров и варметров».

Испытания проводила Краснодарская межобластная лаборатория государственного надзора за стандартами и измерительной техникой
