Меры удельной электрической проводимости СО-230
| Номер в ГРСИ РФ: | 63172-16 |
|---|---|
| Производитель / заявитель: | ООО "Константа", г.С.-Петербург |
Меры удельной электрической проводимости СО-230 (далее по тексту предназначены для воспроизведения значений удельной электрической проводимости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63172-16 |
| Действует | по 17.02.2031 |
| Наименование | Меры удельной электрической проводимости |
| Модель | СО-230 |
| Приказы |
№2813 от
22.12.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9cb74704-9d9a-3fcc-4dd8-81a42b52db86 |
Производитель / Заявитель
ООО "КОНСТАНТА", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 175 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
63172-16: Описание типа
2016-63172-16.pdf
Файл устарел
|
Скачать | 98 КБ | |
|
63172-16: Методика поверки
2016-mp63172-16.pdf
Файл устарел
|
Скачать | 457.4 КБ | |
|
63172-16: Описание типа
2016-63172-16-1.pdf
|
Скачать | 98 КБ | |
|
63172-16: Методика поверки
2016-mp63172-16-1.pdf
|
Скачать | 457.4 КБ |
Описание типа
Назначение
Меры удельной электрической проводимости СО-230 (далее по тексту меры) предназначены для воспроизведения значений удельной электрической проводимости.
Описание
Принцип действия заключается в том, что при размещении пластины в переменном электрическом поле или при прикладывании постоянного электрического тока к контактной системе на мере создается напряжение, которое измеряется и пересчитывается в сопротивление, а с учетом геометрических параметров меры - в удельную электрическую проводимость.
Меры представляют собой плоскопараллельные пластины, изготовленные из металлов и их сплавов (титан, алюминий, латунь-бронза, медь) с соответствующей удельной электрической проводимостью.
Меры могут быть укомплектованы электронным индикатором температуры, который встроен в подставку. Чаще всего укомплектовывают подставку с тринадцатью мерами.
Конструкция мер и высокая однородность характеристик в объеме каждой меры обеспечивают возможность передачи единицы удельной электрической проводимости различными методами (перекрестными четырехзондовыми, вихретоковыми) с высокой точностью.
Для обеспечения измерений перекрестным четырехзондовым методом (Ван-дер-Пау) меры снабжены специальной контактной системой, обеспечивающей взаимную замену токовых и потенциальных выводов, а также предусмотрена возможность измерения абсолютного значения толщины мер (с извлечением мер из подставки).
При использовании вихретокового метода измерения, меры используются вместе с подставкой, что позволяет предотвратить механические повреждения при эксплуатации. Форма и размер мер обеспечивают возможность применения широкого ряда преобразователей вихретоковых измерителей удельной электрической проводимости.
Меры закрепляются в пластиковую подставку, на которой нанесена маркировка, включающая название производителя, наименование мер, серийный номер и номинальное значение удельной электрической проводимости каждой меры. Меры могут поставляться как по отдельности, так и в виде комплекта.
Знак поверки наносится на свидетельство о поверке.

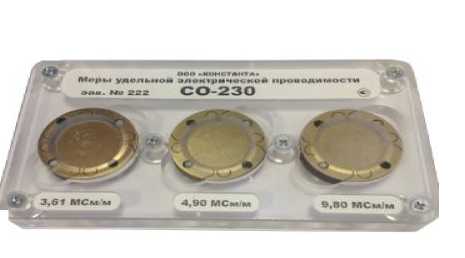

Внешний вид мер приведен на рисунке 1.
Рисунок 1 - Меры удельной электрической проводимости СО-230
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Нормированное значение |
|
Диапазон воспроизводимых значений удельной электрической проводимости, МСм/м |
0,5 - 59 |
|
Пределы допускаемой основной относительной погрешности определения действительного значения удельной электрической проводимости, % |
± 1 |
|
Пределы допускаемой дополнительной погрешности (отклонение действительного значения) удельной электрической проводимости в зависимости от температуры в рабочем диапазоне температур, МСм/м* для мер титановой группы для мер латунно-бронзовой группы для мер алюминиевой группы для мер медной группы |
от минус 0,16 до 0,12 от минус 0,25 до 0,17 от минус 3,5 до 2,3 от минус 5,5 до 3,5 |
|
Толщина мер, мм о < 36 МСм/м о > 36 МСм/м |
6 4 |
|
Диаметр рабочей поверхности мер, мм, не менее |
20 |
|
Габаритные размеры, мм, не более меры мер в подставке |
50x50x10 300х250х25 |
|
Масса, кг, не более меры мер в подставке |
0,3 3 |
|
Средний срок службы, лет |
10 |
|
Нормальные условия: температура окружающего воздуха, ° С относительная влажность воздуха, %, не более атмосферное давление, кПа |
20,0 ± 1,0 80 84 - 106,7 |
|
Рабочие условия: температура окружающего воздуха, ° С относительная влажность воздуха, %, не более атмосферное давление, кПа |
0 — 50 80 84 - 106,7 |
|
Примечание: Отклонение действительного значения удельной электрической проводимости в зависимости от температуры в рабочем диапазоне температур определяется для каждой меры при выпуске, указывается в паспорте и определяется по формуле . A t А с = , а • с 20 где а - температурный коэффициент металла; с 20 - действительное значение удельной электрической проводимости при температуре 20 °С | |
Знак утверждения типа
наносится на подставку и на паспорт типографическим способом.
Комплектность
|
Наименование |
Количество |
|
Меры удельной электрической проводимости |
В соответствии с паспортом на комплект мер |
|
Электронный индикатор температуры |
В соответствии с паспортом на комплект мер |
|
Подставка |
1 |
|
Паспорт |
1 |
|
Методика поверки УАЛТ.151.230.00МП |
1 |
Поверка
осуществляется по документу УАЛТ.151.230.00МП «Меры удельной электрической проводимости СО-230. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2015 г.
Основные средства поверки:
- измеритель малых сопротивлений ИМС-1, диапазон измерений (1 нОм — 10 Ом), ПГ ±(0,00005R+0,000003) мОм;
- микрометр МК25-1 с цифровым отсчетным устройством ГОСТ 6507-78;
- мера электрического сопротивления Р310 (0,001 Ом), СКО 2-10-7
Сведения о методах измерений
1 ГОСТ 23776-79 «Изделия углеродные. Методы измерения удельного электрического сопротивления».
2 ГОСТ 27333-87 «Контроль неразрушающий. Измерение удельной электрической проводимости цветных металлов вихретоковым методом».
3 Руководство по эксплуатации на меры удельной электрической проводимости СО-230.
Нормативные документы
ТУ 422598-036-52206099-2014. «Меры удельной электрической проводимости СО-230. Технические условия».
