Антенны рамочные активные П6-50М
| Номер в ГРСИ РФ: | 63238-16 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ФГУП "Нижегородский завод им.М.В.Фрунзе" (НЗиФ), г.Нижний Новгород |
Антенны рамочные активные П6-50М (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитной составляющей электромагнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63238-16 |
| Действует | по 31.12.2030 |
| Наименование | Антенны рамочные активные |
| Модель | П6-50М |
| Приказы |
№2434 от
13.11.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8091a77e-44a9-b1f1-c448-361fc9dda895 |
Производитель / Заявитель
АО "СКБ радиоизмерительной аппаратуры" (РИАП), г.Нижний Новгород; АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (92%) |
| Неуспешных поверок (СИ непригодно) | 3 (8 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
63238-16: Описание типа
2016-63238-16-1.pdf
Файл устарел
|
Скачать | 85.3 КБ | |
|
63238-16: Методика поверки
2016-mp63238-16.pdf
Файл устарел
|
Скачать | 265.8 КБ | |
|
63238-16: Описание типа
2016-63238-16.pdf
|
Скачать | 85.3 КБ | |
|
63238-16: Методика поверки
2016-mp63238-16-1.pdf
|
Скачать | 265.8 КБ |
Описание типа
Назначение
Антенны рамочные активные П6-50М (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитной составляющей электромагнитного поля.
Описание
Конструктивно антенна представляет собой экранированную рамку с корпусом, внутри которого расположен усилитель с блоком питания и выходным ВЧ соединителем. На корпусе антенн имеется отверстие с резьбой, позволяющее закреплять антенны на мачте.
Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Усилитель согласовывает импеданс антенн с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенн.
Блок питания состоит из двух аккумуляторных батарей и устройства сигнализации разряда этих батарей. При разряде аккумуляторных батарей ниже напряжения 4,5 В загорается соответствующий индикатор.

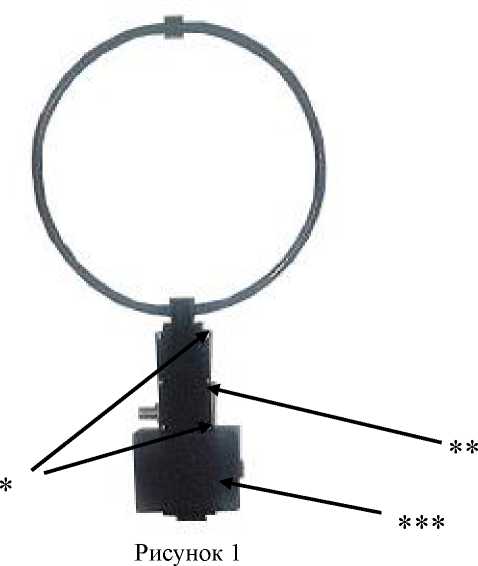

Внешний вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
* - места пломбировки от несанкционированного доступа
* * ____ ____ _ ___~ „г> _ _____ ________
- место нанесения наклейки «Знак утверждения типа»
*** - место нанесения знака поверки
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот |
от 9 кГц до 30 МГц |
|
Диапазон изменений коэффициента калибровки, дБ/м |
от 26 до 36 |
|
Пределы допускаемой погрешности коэффициента калибровки, дБ |
± 2 |
Напряжение собственных шумов антенны при полосе пропускания А/ на частоте /, дБмкВ, не более:____________________________________
|
при А/ = 0,2 кГц и / = 0,009 МГц |
30 |
|
при А/ = 0,2 кГц и / = 0,015 МГц |
28 |
|
при А/ = 0,2 кГц и / = 0,1 МГц |
15 |
|
при А/ = 9 кГц и / = 1 МГц |
10 |
|
при А/ = 9 кГц и / = 10 МГц |
10 |
|
при А/ = 9 кГц и / = 30 МГц |
10 |
|
Время непрерывной работы антенны при полностью заряженных аккумуляторных батареях, ч, не менее |
8 |
|
Входное сопротивление, Ом |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
350x165x55 |
|
Масса, кг, не более |
0,9 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 30 °С, % атмосферное давление, мм рт. ст. |
от минус 10 до 55 до 90 от 525 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Комплектность
В комплект поставки входят:
- антенна рамочная активная П6-50М - 1 шт.;
- кабель* - 1 шт.;
- тренога** - 1 шт.;
- зарядное устройство*** - 1 шт.;
- аккумулятор*** - 8 шт.;
- эксплуатационная документация - 1 к-т.;
- методика поверки - 1 шт.
* - длина кабеля определяется заказчиком при оформлении договора на поставку антенны;
* * - поставляется по требованию заказчика;
* ** - допускается поставка с другими типами устройства зарядного и аккумуляторов, имеющих сертификат соответствия и допущенных к применению в Российской Федерации.
Поверка
осуществляется по документу ИУШЯ.464639.053МП «Инструкция. Антенны рамочные активные П6-50М. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25.03.2015 г.
Знак поверки наносится на корпус антенны в виде наклейки.
Основные средства поверки:
- эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ» (рег. № 24503-03) (диапазон частот от 200 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 0,6 дБ);
- анализатор спектра Agilent E4440A (рег. № 56128-14) (диапазон частот от 3 Гц до 26,5 ГГц, пределы допускаемой погрешности измерений уровня гармонического сигнала ±1,5 дБ).
Сведения о методах измерений
«Антенна рамочная активная П6-50М. Руководство по эксплуатации
ИУШЯ.464639.053РЭ».
Нормативные документы
1. ГОСТ 8.097-73 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц».
2. ГОСТ 13317-89. «Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры».
3. ИУШЯ.464639.053ТУ «Антенна рамочная активная П6-50М. Технические условия».
