Анализаторы жидкости ультразвуковые "Уликор"

Назначение

Анализатор жидкости ультразвуковой «Уликор» (далее - анализатор) предназначен для измерения выходного сигнала, соответствующего концентрации веществ в жидких средах в соответствии с аттестованными (стандартизованными) методиками измерений.

Описание

Принцип действия анализатора основан на измерении ультразвуковых характеристик жидкости и их преобразование в соответствующие значения выходных сигналов, зависящие от состава образца.

Анализатор представляет собой переносной настольный прибор, который состоит из пробоприемника с системой термостабилизации, источника ультразвуковых колебаний, детектора, усилителя, микропроцессорного блока регистрации и обработки данных, жидкокристаллического дисплея. Работой анализатора управляет микропроцессор.

Анализатор может использоваться для анализа любых жидких сред в зависимости от аналитической задачи пользователя. Для анализа агрессивных и вязких сред, анализатор может быть снабжен выносным датчиком.

Градуировка анализатора для конкретного объекта осуществляется на заводе-изготовителе по аттестованным смесям, состав которых известен или установлен по стандартизованным методикам количественного анализа. Параметры заводских градуировочных характеристик и опции сервисного обслуживания недоступны для редактирования пользователем. Наличие конкретной заводской градуировки определяет соответствующие ей настройки и исполнение анализатора, о чем указывается на внешней панели и дисплее прибора. Условия измерения и метрологические характеристики при использовании заводских градуировок регламентированы в методиках измерений аттестованных в установленном порядке. В анализаторе предусмотрена возможность пользователя выполнить собственную настройку и провести аттестацию градуировочных характеристик в условиях его эксплуатации.

Для соблюдения прослеживаемости в государственной поверочной схеме и контроля заводских градуировок все анализаторы при выпуске снабжаются градуировкой для измерения массовой доли глицерина в водном растворе.

Работа анализатора синхронизирована с компьютерным интерфейсом для загрузки градуировочных характеристик, для анализа и обработки полученных данных. При этом имеется возможность работы анализатора в автономном режиме, в том числе и в полевых условиях при отсутствии стационарных источников питания.

Рисунок 1 - Общий вид анализатора

Программное обеспечение

Программное обеспечение анализатора жидкости «Уликор» состоит из двух ПО: встроенного и внешнего пакета программ «УЛИКОР SUP».

В тело ПО СИ анализатора записывается уникальный серийный номер прибора и уникальный набор градуировочных коэффициентов, поэтому всё встроенное ПО является метрологически значимым и всё ПО подлежит защите от изменений. Это связано с особенностями технологии изготовления отдельных составных частей анализатора.

Внешнее ПО «УЛИКОР SUP» является универсальной настроечной программой для всех модификаций анализатора «Уликор», и позволяет производить считывание показаний и состояния устройств, а также настройку внутренних параметров в рамках, предусмотренных разработчиками, носит служебный характер. ПО не влияет на метрологически значимую часть ПО и не предназначено для проведения математических действий или числовых преобразований с данными полученными с флеш-памяти анализатора.

Идентификационные данные встроенной метрологически значимой части ПО для анализатора жидкости ультразвукового «Уликор» приведены в Таблице 1.

Таблица 1

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «высокий».

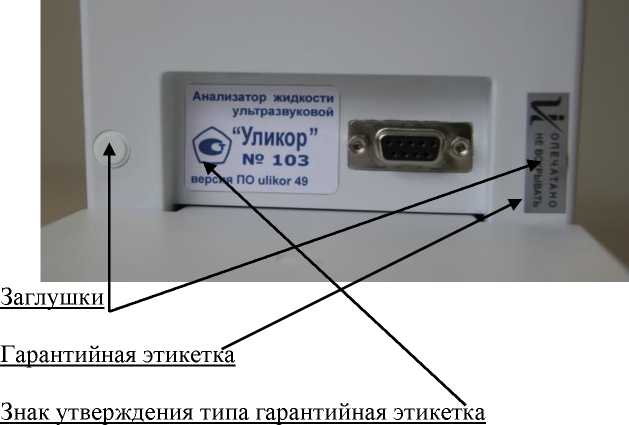

Анализаторы пломбируются от несанкционированного доступа в соответствии с конструкторской документацией БМКТ.414151.034.

Технические характеристики

Диапазон измерений выходного сигнала, отн. ед.                         от 0,02 до 100

Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений выходного сигнала, %

Изменение выходного сигнала,

- при изменении температуры воздуха от 10 °С до 35 °С, %, не более

- при изменении температуры пробы от 5 °С до 35 °С, % не более

Нестабильность выходного сигнала за 12 часов непрерывной работы, %, не более

Пределы допускаемой относительной погрешности при измерении концентрации массовой доли глицерина в водном растворе %;

Время единичного измерения, мин, не более

Электрическое питание:

- от сети переменного тока частотой (50 ± 1) Гц напряжением, В              220±22

- от источника постоянного тока напряжением, В

Максимальная потребляемая мощность не более, Вт

Габаритные размеры (длинахширинахвысота), мм                       257х132х 108

Масса, кг, не более

Рабочие условия эксплуатации анализатора:

- температура окружающего воздуха, °С                                 от 10 до 35

- относительная влажность воздуха без конденсации, %, не более

- атмосферное давление, кПа                                            от 84 до 106,7

Средняя наработка на отказ, ч, не менее

Установленная наработка на отказ, ч, не менее

Знак утверждения типа

наносится на руководство по эксплуатации и формуляр типографским способом, на заднюю панель анализатора - способом фотопечати или наклейкой.

Комплектность

В комплект поставки установки входят технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 2 - Комплект поставки анализатора

Сведения о методах измерений

изложены в документах:

«Методика выполнения измерений показателей качества молока и других молочных продуктов на ультразвуковых анализаторах молока «Клевер-2» и «Клевер-2М» «.МВИ.2007.24.01/2, свидетельство об аттестации № 253.04.17.377/2007 (с дополнениями № 253.04.17.473/2009), выданное ФГУП «УНИИМ»;

«Методика выполнения измерений содержания спирта и сухих веществ в алкогольной продукции и водноспиртовых смесях на ультразвуковых анализаторах «Колос-1» и «Колос-2»«. МВИ.2007.06.20/ДР, свидетельство об аттестации № 253.04.17.553/2010, выданное ФГУП «УНИИМ»;

Руководство по эксплуатации БМКТ. 414151.034 РЭ.

Нормативные документы

ГОСТ 16851-71 Анализаторы жидкости. Термины и определения;

ГОСТ 4.166-85 Система показателей качества продукции. Анализаторы жидкости. Номенклатура показателей;

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования;

БМКТ.414151.034 ТУ Анализатор жидкости ультразвуковой «Уликор». Технические условия.
