Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03
| Номер в ГРСИ РФ: | 63266-16 |
|---|---|
| Производитель / заявитель: | АО "ГНЦ РФ - Физико-энергетический институт имени А. И. Лейпунского" (АО "ГНЦ РФ – ФЭИ"), г.Обнинск |
Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 (далее - датчики) предназначены для преобразования значения величины термодинамической активности кислорода (ТДА) исследуемой среды в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63266-16 |
| Действует | по 24.02.2026 |
| Наименование | Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах |
| Модель | ДАК-03 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cd4d1377-d1e1-f66e-395d-f9e0931dff70 |
Производитель / Заявитель
Акционерное общество Государственный научный центр Российской Федерации-физико-энергетический институт имени А.И. Лейпунского (АО «ГНЦ РФ-ФЭИ»), г. Обнинск, Калужская обл.
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
63266-16: Описание типа
2023-63266-16.pdf
|
Скачать | 615.7 КБ | |
|
63266-16: Методика поверки
2023-mp63266-16.pdf
|
Скачать | 221.1 КБ |
Описание типа
Назначение
Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 (далее - датчики) предназначены для преобразования значения величины термодинамической активности кислорода (ТДА) исследуемой среды в электрический сигнал.
Описание
Принцип действия датчиков основан на зависимости электродвижущей силы (ЭДС) гальванического концентрационного элемента (ГКЭ), обладающего ионоселективной проводимостью по отношению к ионам кислорода, от ТДА в рабочей среде в соответствии с законом Нернста. Рабочей средой является свинцовосодержащий расплав.
Конструктивно датчики состоят из металлического корпуса, ГКЭ, гермоввода и кольца. Гермоввод расположен в верхней части датчиков. Он состоит из корпуса и коаксиально расположенного внутреннего потенциалосъёмника из молибденовой проволоки, помещённый в керамическую изоляцию. Корпус ГКЭ выполнен в виде пробирки из керамики на основе ZrO2 Y2O3. В нижней части ГКЭ расположен электрод сравнения (Bi-Bi2O3; Pb-Bi Fe-Fe3O4; 1п-1п20з). ЭДС снимается с потенциалосъёмника, контактирующий в нижней своей части с электродом сравнения.
Датчики имеют несколько видов исполнения, отличающихся длиной погружаемой части и наличием/отсутствием переходника под сварку. Внешний вид датчиков в корпусе представлен на рисунке 1.
Место нанесения знака утверждения типа

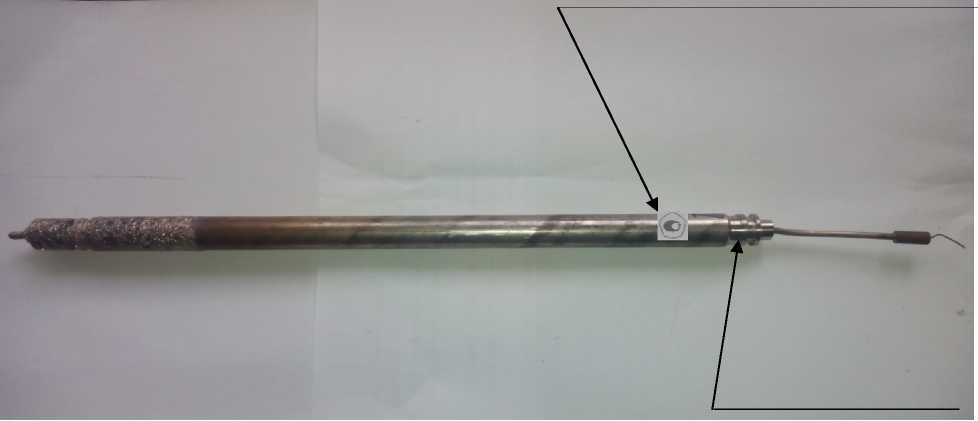

Рисунок 1 - Внешний вид датчиков Пломбировка от
несанкционированного
доступа
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон преобразования относительных значений величины ТДА кислорода исследуемой среды в ЭДС |
от 1 • 10-6 до 1 (при значениях ЭДС от минус 0,50 до 0,52 В) |
|
2 Пределы допускаемого относительного отклонения ЭДС от номинальной статической характеристики (НСХ), % |
± 10 |
|
3 Время выхода на рабочий режим, ч, не более |
10 |
|
4 Рабочие условия: - давление среды - температура среды |
от 0 до 0,5 МПа от 350 до 650 ОС |
|
5 Габаритные размеры, не более: - длина - диаметр |
1000 мм 50 мм |
|
6 Масса, не более |
2 кг |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации датчиков типографским способом. Непосредственно на прибор методом наклеивания.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Датчик термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 |
Э.043.7562 |
1 |
|
2 |
Руководство по эксплуатации |
Э.043.7562 РЭ |
1 |
|
3 |
Паспорт |
Э.043.7562 ПС |
1 |
|
4 |
Транспортная тара |
1 |
Поверка
осуществляется в соответствии с документом Э.043.7562 РЭ, раздел 4 «Методика поверки» руководства по эксплуатации, утвержденным первым заместителем генерального Директора по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015.
Основные средства поверки: установка для поверки датчиков термодинамической активности кислорода в свинцовосодержащем металлическом расплаве (УП ДАК), рег. № 25283-03 (диапазон температуры контролируемой рабочей среды 350 - 650 °C, давление контролируемой рабочей среды не более 0,5 МПа, диапазон воспроизведения значений ТДА кислорода в контролируемой среде от 10-6 до 1, пределы допускаемой относительной погрешности воспроизведения значений ТДА кислорода ± 3 %).
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
Сведения о методах измерений
Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Руководство по эксплуатации. Э.043.7562 РЭ.
Нормативные документы
ГОСТ 12.1.010-76 «ССБТ. Взрывобезопасность. Общие требования»;
ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»;
ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»;
Э.043.7562ТУ «Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Технические условия».
