Системы автоматической фотовидеофиксации нарушений правил дорожного движения Интегра-КДД

Назначение

Системы автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД» (далее - системы) предназначены для измерений значений текущего времени относительно шкалы времени UTC (SU).

Описание

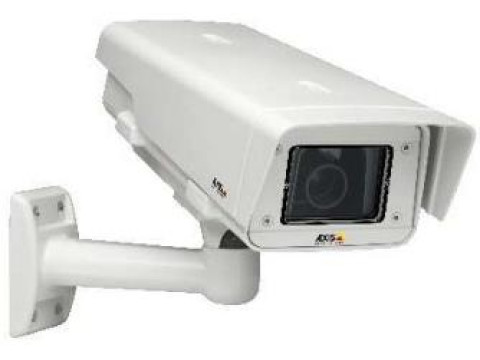

Конструктивно система состоит из видеокамер, оснащаемых инфракрасной подсветкой и программно-аппаратного комплекса (ПАК) Интегра-КДД.

Источником данных системы являются видеокамеры и детекторы фаз светофорной сигнализации. Видеокадры следуют с заданным интервалом времени с максимальным разрешением в режиме видеозахвата. Видеокамера фиксирует изображение транспортного средства (ТС) на последовательности видеокадров. Государственный регистрационный знак (ГРЗ) распознается при помощи математического алгоритма в автоматическом режиме по изображению ТС.

Потоки видеоданных в формате MJPEG через цифровые линии связи передаются в компьютер ПАК Интегра-КДД, имеющий специализированное программное обеспечение.

В рабочем режиме для каждой видеокамеры осуществляются следующие действия и функции:

- хранится последовательность из 128 последних кадров;

- производится поиск и распознавание ГРЗ ТС на каждом кадре видеоизображения;

- определяются координаты центра ГРЗ ТС по отношению к левому верхнему углу кадра, размеры ГРЗ;

- вычисляется относительное перемещение ГРЗ ТС по области кадра по серии кадров;

- по изменению координат центра ГРЗ в кадре определяется направление движения ТС (встречное, попутное, не определено);

- координаты ГРЗ ТС на изображении проецируются на дорожное полотно;

- определяется положение проекции ГРЗ ТС по отношению к виртуальным зонам и линиям;

- рассчитывается время нахождения номерной пластины в виртуальных зонах;

- формируется служебная информация об автоматически распознанном ГРЗ ТС.

Информация о событиях, включая стоп-кадры и служебные данные, сохраняется в базе данных SQL сервера, которая расположена на локальном компьютере изделия. Информация о событиях нарушений ПДД выгружается на сервер центра обработки данных заказчика. После успешного окончания процесса выгрузки информация о событиях удаляется из базы данных системы.

Синхронизация системного времени локального компьютера системы, видеокамер и используемого ПО для формирования отметок времени и контроля временных интервалов осуществляется при помощи служб NTP и приемников ГЛОНАСС/GPS, в соответствии с международным протоколом RFC-5905. ПО локального компьютера использует значения системного времени операционной системы, фиксируемое видеокамерой в момент съемки, для формирования отметок времени и контроля временных интервалов. Требуемые параметры среды передачи данных от NTP сервера заказчика до локального компьютера изделия обеспечиваются заказчиком.

Место пломбировки от несанкционированного доступа

Место нанесения знака утверждения типа и заводского номера систем

a)

б)                                                       в)

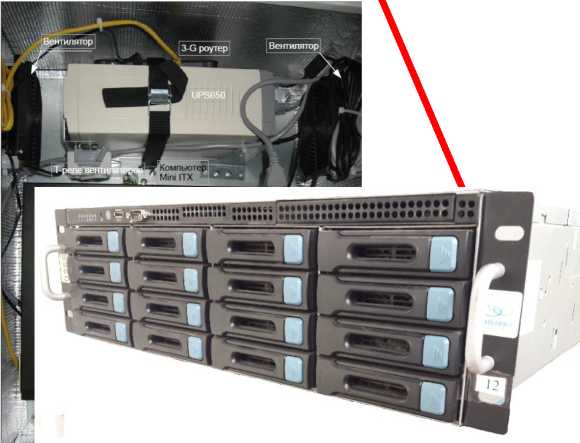

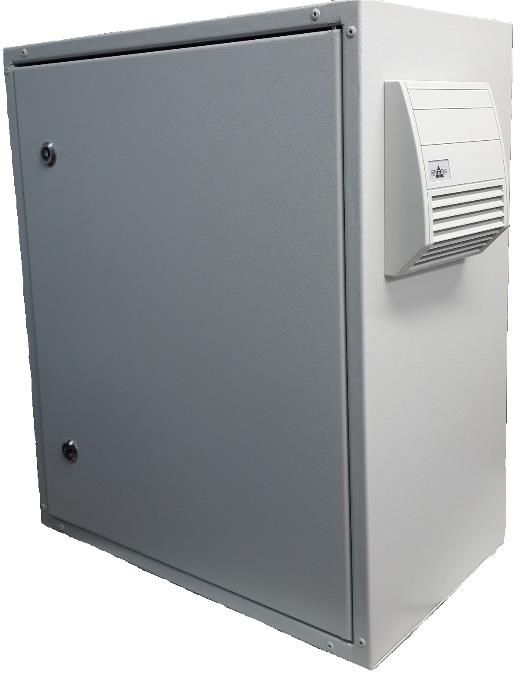

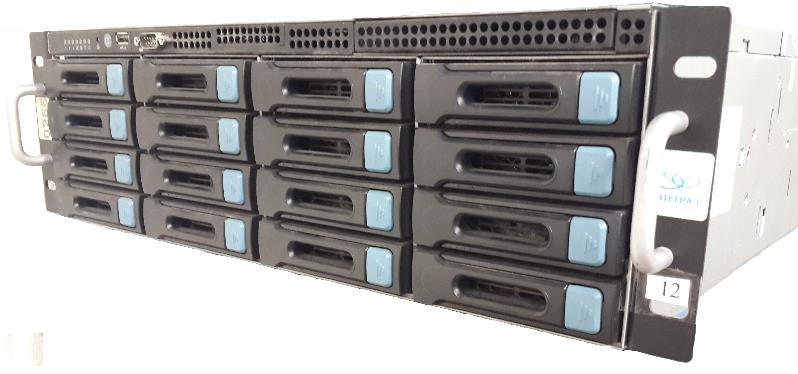

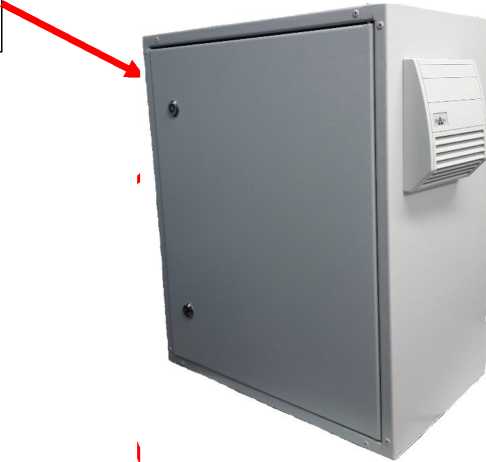

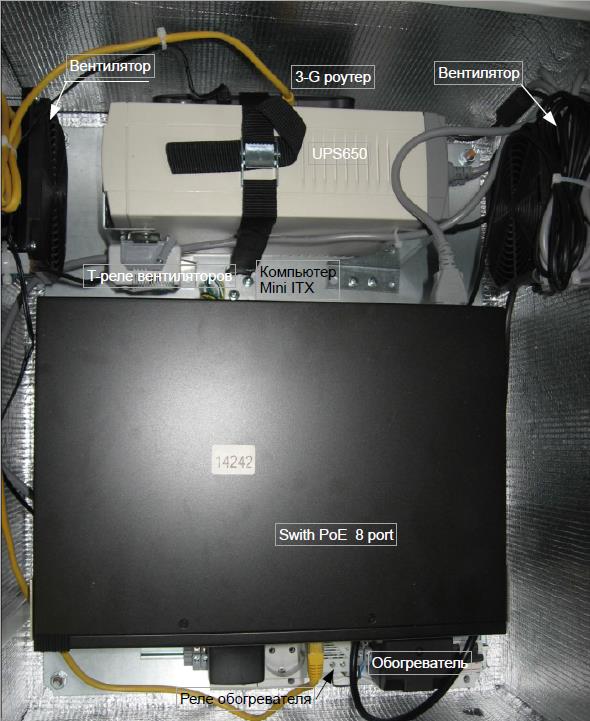

Рисунок 1 - Внешний вид системы

а) уличный вариант исполнения ПАК; б) внутренняя часть ПАК; в) стационарный вариант исполнения ПАК

Заводской номер в составе данных маркировки изделия наносится на наклейку методом термотрансферной печати с их размещением в левом верхнем углу лицевой панели ПАК. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус систем не предусмотрено.

Программное обеспечение

Метрологически значимая часть программного обеспечения ПО систем представляет собой специальный модуль, установленный на компьютере программно-аппаратного комплекса ПАК Интегра - КДД. Модуль определения текущего времени и измерения его интервалов обеспечивает временные измерения, синхронизированные с национальной шкалой времени Российской Федерации UTC (SU).

Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель систем технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы системы.

Комплектность

Таблица 5 - Комплексность поставки

Сведения о методах измерений

приведены в разделе 3 «Работа в программе «ИНТЕГРА-КДД»» документа ТГРШ.460040.РЭ «Система автоматической фотовидеофиксации нарушений правил дорожного движения «Интегра-КДД». Руководство по эксплуатации».

Нормативные документы

ТУ 4012 - 003 - 79428468 - 2013 Система автоматической фотовидеофиксации нарушений ПДД. Технические условия.
