Расходомеры воздуха Testo 420
| Номер в ГРСИ РФ: | 63437-16 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Testo Instruments (Shenzhen) Co. Ltd.", Китай |
Расходомеры воздуха Testo 420 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 63437-16 |
| Действует | по 27.11.2030 |
| Наименование | Расходомеры воздуха |
| Модель | Testo 420 |
| Приказы |
№476 от
16.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c2117422-ce1a-7372-c164-c30a0fa4ca7f |
Производитель / Заявитель
Фирма "Testo Instruments (Shenzhen) Co. Ltd.", КИТАЙ, China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District Shenzhen, Postal Code 518107
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1937-443-2025 Государственная система обеспечения единства измерений. Расходомеры воздуха Testo 420. Методика поверки
(с 16.03.2026)
МЦКЛ.0181.МП Государственная система обеспечения единства измерений. Расходомеры воздуха Testo 420. Методика поверки
(по 16.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1508
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1495 (99%) |
| Неуспешных поверок (СИ непригодно) | 13 (1 %) |
| Актуальность информации | 31.03.2026 |
Поверители
Скачать
|
63437-16: Описание типа
2016-63437-16.pdf
|
Скачать | 105.3 КБ | |
|
63437-16: Методика поверки
2016-mp63437-16.pdf
Файл устарел
|
Скачать | 546 КБ | |
|
63437-16: Описание типа
2026-63437-16.pdf
|
Скачать | 339.1 КБ | |
|
63437-16: Методика поверки
РТ-МП-1937-443-2025
2026-mp63437-16.pdf
|
Скачать | 3.2 MБ | |
|
63437-16: Методика поверки
МЦКЛ.0181.МП
2016-mp63437-16-1.pdf
|
Скачать | 546 КБ |
Описание типа
Назначение
Расходомеры воздуха Testo 420 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.
Описание
Принцип действия расходомера при измерении объемного расхода воздуха основан на методе переменного перепада давлений, возникающего в конфузоре - первичном преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в нем основанием, c крестообразными элементами конструкции, имеющими приемники давления. Входные отверстия приемников динамического давления расположены навстречу набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление воздуха от приемников давления поступает в измерительный прибор Testo 420 с датчиками. Где преобразуется ими в электрический сигнал низкого уровня, который после аналогоцифрового преобразования, с последующей обработкой с помощью микропроцессора, поступает на жидкокристаллический дисплей, измерительного прибора Testo 420, в виде результатов измерений объемного расхода, абсолютного давления и разности давлений.

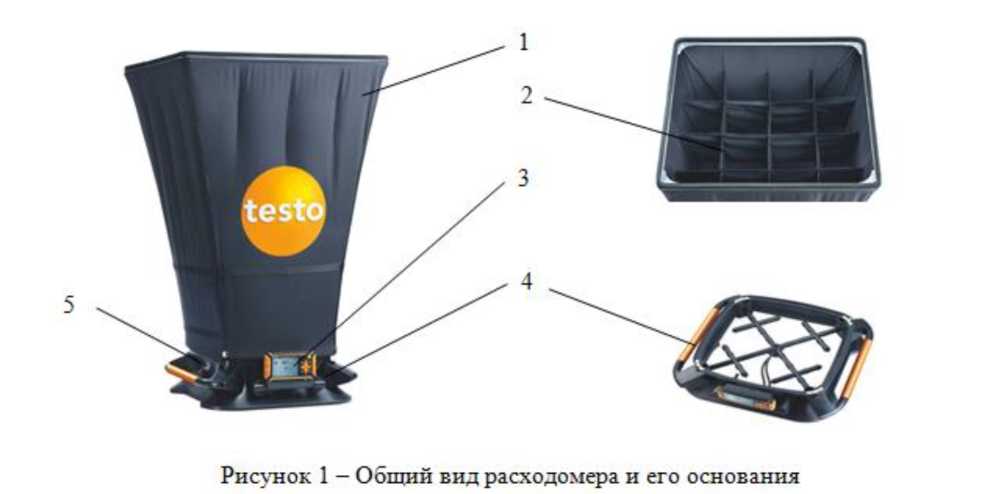

Общий вид расходомера представлен на рисунках 1 и 2.
Расходомер состоит из конфузора (1) - для измерения объемного расхода воздуха со встроенным выпрямителем воздуха (2), измерительного прибора Testo 420 с датчиками (3) -для измерений абсолютного давления и разности давлений, основания (4) - с приемниками давлений и выключателя (5) - для измерений вручную.
Внутри измерительного прибора Testo 420 отсутствуют какие-либо контакты и разъемы для внешних подключений.
Нанесение знака поверки на средство измерений не предусмотрено.

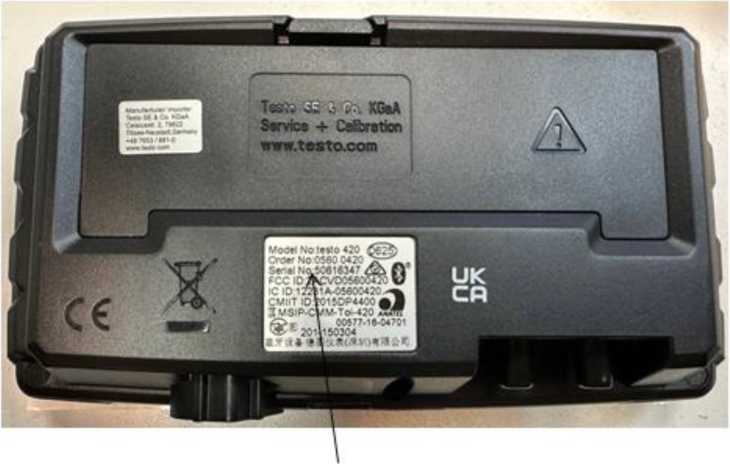

Заводской номер в виде цифрового обозначения наносится методом термопечати на наклейку, прикрепленную к корпусу измерительного прибора в месте, указанном на рисунке 3.

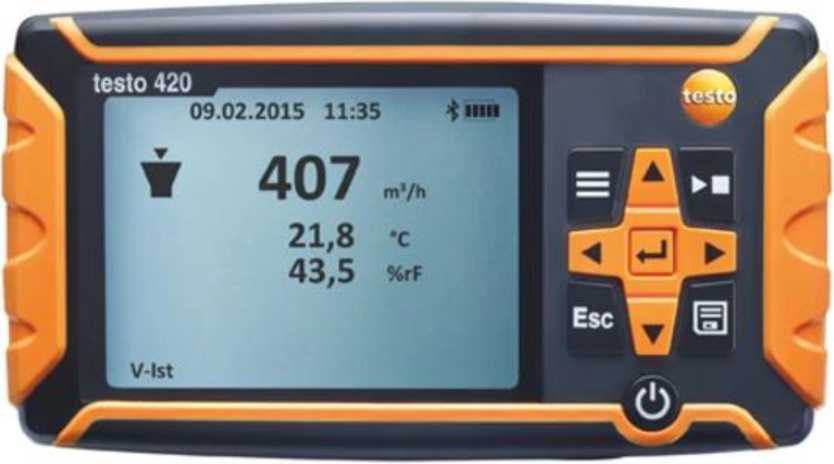

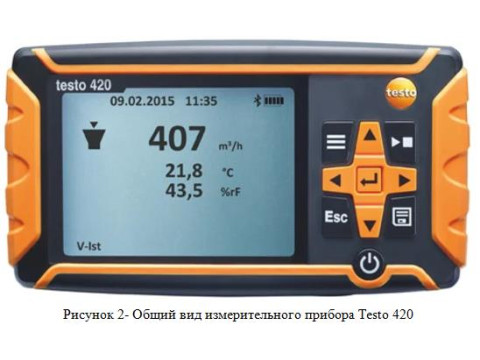

Рисунок 2- Общий вид измерительного прибора Testo 420

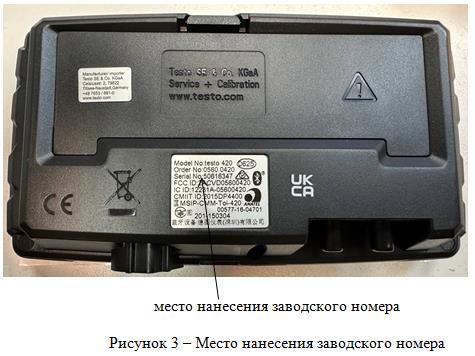

место нанесения заводского номера
Рисунок 3 — Место нанесения заводского номера
Пломбирование расходомеров не предусмотрено.
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память измерительного прибора Testo 420 при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).
Метрологические характеристики расходомеров нормированы с учётом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fw 420.bin |
|
Номер версии (идентификационный номер) ПО |
V01.xx |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
|
где - х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с рекомендациями Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 85 до 3500 |
|
Пределы допускаемой абсолютной погрешности измерений объемного расхода, м3/ч |
±(0,03^изм + 12), где Qизм - измеряемое значение объемного расхода, м3/ч |
|
Диапазон измерений абсолютного давления, гПа |
от 700 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа |
±3 |
|
Диапазон измерений разности давлений, Па |
от 20 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений разности давлений, Па |
±(0,02Тизм + 0,5), где Ризм - измеряемое значение разности давлений, Па |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания (от 4 элементов питания 1,5 В типа AA/LR6): - напряжение постоянного тока, В |
6 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры (стандартный кожух), мм, не более |
610x970x610 |
|
Масса, кг, не более |
2,9 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
Температура хранения, °С |
от -20 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер воздуха |
Testo 420 |
1 шт. |
|
Бокс для транспортировки |
- |
1 шт. |
|
Руководство по эксплуатации (в электронном виде) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Использование прибора» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
Приказ Росстандарта от 05 декабря 2025 г. № 2667 Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления
Приказ Росстандарта от 10 марта 2025 г. № 472 Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1-105 Па
ES.VFH Расходомеры воздуха Testo 420. Стандарт предприятия
Другие Расходомеры
