Датчики силы НЕТ 040

Назначение

Датчики силы НЕТ 040 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является элемент силоизмерительный, состоящий из втулки, выполненной в виде полого цилиндра, на рабочей поверхности которой крепятся тензорезисто-ры. Тензорезисторы смонтированы в мостовую схему Уитстона. Датчик имеет элементы балансировки мостовой схемы, резисторы температурной компенсации нуля и чувствительности. От механических повреждений элемент силоизмерительный защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через вилку СНЦ13-10/10В-1-В ГЕО.364.245 ТУ.

Передача усилий сжатия и растяжения на датчик осуществляется через отверстие внутреннего кольца подшипника Ш10Ю и резьбу М12 1-711. расположенные с разных сторон по оси датчика.

При приложении к датчику силы сжатия или растяжения происходит деформация втулки. Деформация втулки воспринимается тензорезисторами. в результате чего изменяется их электрическое сопротивление. что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.

Питание датчика осуществляется от источника постоянного тока напряжением 6±0.3 В.

Общий вид датчика силы НЕТ 040 приведен на рисунке 1. габаритные и установочные размеры - на рисунке 2.

Рисунок 1 - Общий вид датчика силы НЕТ 040

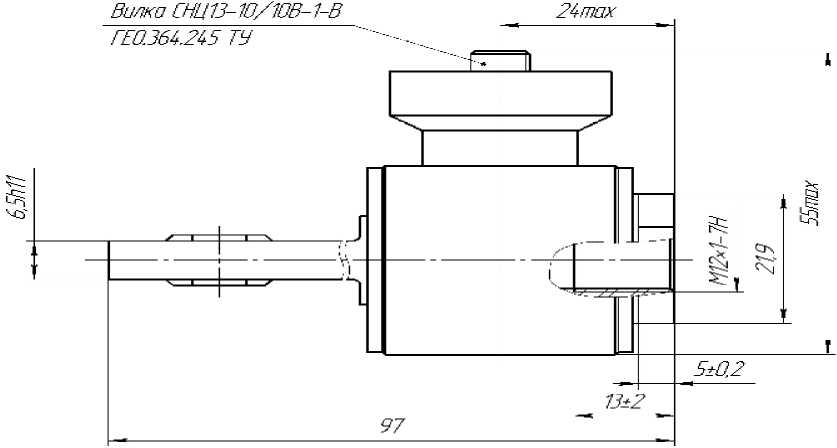

Рисунок 2 - Г абаритно-установочные размеры датчика силы НЕТ 040

Технические характеристики

Диапазоны измерений варианта исполнения датчика, Н:

- НЕТ 040

- НЕТ 040-01

- НЕТ 040-02

Входное сопротивление мостовой схемы, Ом

Выходное сопротивление мостовой схемы, Ом

Приведенное значение начального сигнала датчика,

мВ/В, без учета знака, не более

Приведенное значение сигнала датчика от номинальной нагрузки, мВ/В, без учета знака

- НЕТ 040

- НЕТ 040-01

- НЕТ 040-02

Пределы приведенной погрешности измерения силы, %, не более

Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее

Габаритные и установочные размеры:

- длина датчика, мм

- ширина датчика, мм, не более

- установочная резьба датчика:

0 - 4000;

0 - 8000;

0 - 10000

от 430 до 450

от 390 до 410

0,14

±(1,4±0,14)

±(1,4±0,14)

±(1,6±0,16)

1

10

97

55

М12х1-7Н

0,30

Масса, кг, не более *Нормальные климатические условия, характеризуются:

- температура окружающего воздуха от 15 до 35 °С;

- относительная влажность воздуха от 45 до 80 %;

- атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше 30 0С относительная влажность воздуха не должна превышать 70%.

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

датчик силы НЕТ 040;

розетка СНЦ 13-10/10 Р-6-В ГЕО.364.245 ТУ;

формуляр СДАИ.404179.010 ФО;

техническое описание и инструкция по эксплуатации СДАИ.404179.010 ТО;

методика поверки СДАИ.404179.010 МП.

Поверка

осуществляется по документу СДАИ.404179.010МП, утвержденному АО "НИИФИ" 14.07.2015 г.

Средства поверки: тераомметр Е6-13А (госреестр № 7982-80, погрешность измерений не более ±2,5%), прибор комбинированный цифровой Щ-301 (госреестр № 8638-00, класс точности измеряемого сопротивления (0,1/0,02 - 0,5/0,2), класс точности измеряемого напряжения (0,05/0,02 - 0,1/0,05)), источник питания постоянного тока Б5-45 (госреестр №5965-77, погрешность ±(0,5 %иуст + 0,1%итах)В); машина силоизмерительная образцовая ДО 2-5 (госреестр № 1834-63; диапазон задаваемых усилий от 0,2 до 5 тс, погрешность ± 0,2%).

Сведения о методах измерений

Методика измерений содержится в техническом описании и инструкции по эксплуатации СДАИ.404179.010 ТО.

Нормативные документы

Датчики силы НЕТ 040 - технические условия СДАИ.404179.010 ТУ.
